一、项目概述

本项目为面向大金风管式中央空调的本地化物联网接入方案，自研硬件转接板与 ESPHome 固件，搭建一套 P1P2 总线协议适配器。装置直接对接大金空调原生 P1P2 通信总线，基于 ESP32-C3 主控芯片实现空调运行数据采集、指令下发，接入 Home Assistant 智能家居平台，不依赖厂商云端网关，实现本地局域网内对大金风管空调的状态监测与功能控制，同时支持固件 OTA 远程升级。

二、研发背景

大金风管机广泛应用于家装与商用场景，原厂智能化方案依赖品牌专用网关，数据需要经过厂商云端转发，存在网络延迟、服务停服风险、数据上传云端、无法深度对接自有智能家居系统等痛点。 现有开源方案大多针对壁挂机、多联机开发，适配风管机型的成熟硬件方案较少，总线收发稳定性、协议适配性不足。为此本项目开发专用硬件收发底板与配套固件，解决大金风管空调本地接入智能家居的需求。

三、整体方案架构

项目分为硬件 PCB 设计、底层总线协议解析、ESPHome 固件应用层、Home Assistant 对接四层：

1. 总线收发层（HB-BOB 转接板）：采用 MAX22088 总线收发芯片，实现 P1P2 差分总线信号的电平转换、收发驱动，支持从空调 P1P2 总线取电，完成和空调主机的物理通信；

2. 主控层（ESP32-C3 核心板）：搭载 DCDC 电源电路，可直插总线转接板，负责 WiFi 联网、协议数据解码、指令封装；

3. 固件层：基于 ESPHome 作为基础框架，开发独立 C++ 自定义组件，处理 P1P2 总线底层编码、协议校验、数据包解析，封装空调控制指令；

4. 应用层：自动接入 Home Assistant，在 HA 中生成空调实体，支持温度设定、模式切换、风速调节、开关机、故障状态读取等操作。

四、硬件设计说明

项目迭代 3 版 PCB 方案，完成方案验证与定型：

1. 初代sapphire-captain：采用 XL1192 方案，验证总线取电与通信方案，经测试通信稳定性不足，作为技术预研版本；

2. hb-bob-r0.1总线转接板：定型版本，以 MAX22088 为总线收发器，专门适配大金 P1P2 总线，稳定实现总线供电、差分信号收发；

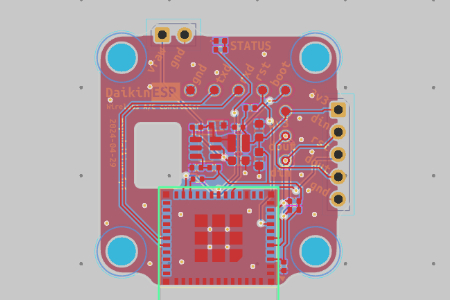

3. esp-daikin-r1.0主控板：ESP32-C3+DCDC 电路，可直接插接在 hb-bob 转接板上，组成完整控制终端。 配套同步输出 3D 打印外壳结构文件，方便整机封装安装。

五、固件功能说明

1. 首次烧录：通过串口对 ESP32-C3 完成初始固件烧写；设备上线后支持 OTA 无线升级，无需拆机；

2. 通信能力：实时轮询空调总线，读取运行模式、设定温度、回风温度、风速、故障码等状态；接收 Home Assistant 下发控制指令，编码为 P1P2 总线报文下发至空调；

3. 网络能力：ESPHome 原生提供 WiFi 配网、日志、API 能力，局域网通信，所有控制流量本地闭环，不上传第三方云端；

4. 扩展性：固件模块化设计，可后续扩展能耗采集、联动逻辑等自定义功能。

六、核心优势

1. ✅ 本地无云控制：全部控制和数据交互在局域网完成，不受外网、厂商服务器影响，响应更快、隐私性更好；

2. ✅ 机型定向适配：专门针对大金风管机（ducted A/C）开发，区别于通用多联机方案，协议适配度更高；

3. ✅ 硬件一体化：总线收发底板 + ESP 主控分体模块化设计，维护、替换灵活；支持总线取电，无需额外供电；

4. ✅ 生态友好：原生对接 Home Assistant，可与灯光、传感器、安防设备做自动化联动；

5. ✅ 开源可复现：原理图、PCB 源文件、结构文件、固件源码全部开放，支持二次开发、自主打板量产。

七、应用场景

• 家装智能家居改造：大金风管空调接入 Home Assistant，实现全屋统一中控；

• 小型商用空间：商铺、办公室大金风管机组本地集中监测与控制；

• 技术爱好者、集成商二次开发，基于本方案拓展楼宇空调集控系统。

八、License

unlicense-未注明协议，请勿商业使用

九、项目地址

https://github.com/gregdavill/daikin-esp
