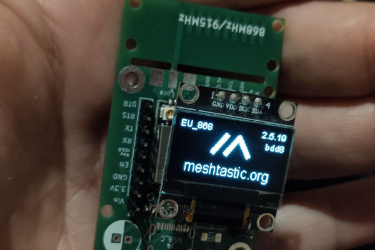

CheapMesh 是面向 Meshtastic 开源生态打造的低成本、U 盘形态、全开源 DIY LoRa Mesh 自组网硬件项目。项目初衷是依托成熟的 Heltec HT-CT62 一体化射频模组，设计一款门槛低、方案灵活的 Meshtastic 节点硬件，让爱好者、应急通信从业者能够以较低成本自制离线多跳通信终端，在蜂窝网络中断、无公网覆盖的场景下实现去中心化通信。

一、项目核心原理与主控方案

项目核心射频与计算单元选用 Heltec HT-CT62 模组，该模组内置 ESP32-C3 RISC-V 微控制器与 SX1262 Sub-GHz LoRa 射频芯片，支持 868MHz、915MHz 免授权 ISM 频段。ESP32-C3 负责运行 Meshtastic 固件，完成消息编解码、Mesh 路由协议处理；SX1262 射频芯片承担长距离无线信号收发，支持 LoRa 扩频调制，具备抗干扰能力强、低功耗、远距离传输的特点，可实现节点间消息多跳中继转发，无需依赖基站、运营商网络。

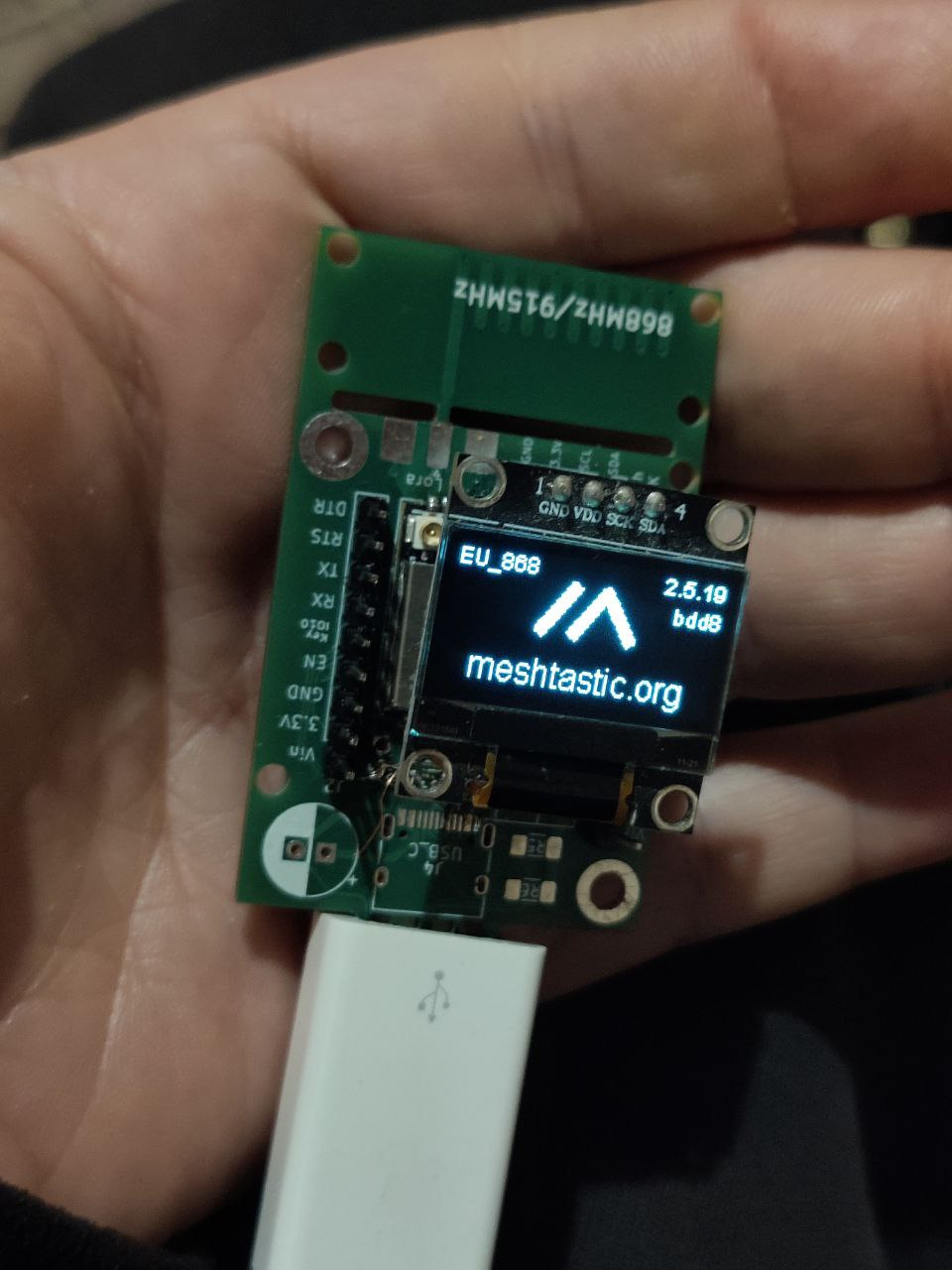

硬件载体采用 USB 直插式 PCB 板型，外形类似 U 盘，可直接插入 USB 口获取供电，部署简单，适合固定点位值守、便携携带等场景。

二、硬件模块化设计（多方案可选，按需贴件）

本项目最大特色是多路径兼容的模块化电路设计，电源、天线、烧录复位、外设均提供多种备选方案，制作者无需焊接全部元器件，可根据手头物料、性能需求灵活取舍，降低物料采购难度。

1. 天线系统（4 种可选方案）

   • 方案 A：直接启用板载 PCB 天线，无需额外射频配件，组装最简单，适合室内、短距离测试；

   • 方案 B：切断板载天线走线，使用 I-PEX 座外接小型天线；

   • 方案 C：切断板载天线走线，使用 SMA 射频接口外接高增益天线，最大化提升通信距离，适合野外远距离组网；

   • 方案 D：切断板载天线走线，直接在焊盘焊接偶极天线。

2. 3.3V 电源供电（4 套稳压方案二选一） 板上预留多路 3.3V 电源设计，为 HT-CT62 模组与外设供电。可选用 AP2112K-3.3、L78L33 线性 LDO 稳压芯片；也可外接独立 3.3V 电源，或使用兼容 L7833 引脚定义的 DC-DC 降压模块。LDO 方案电路简单、纹波小；DC-DC 方案转换效率更高，适合功耗敏感场景。设计规范明确要求：同一时刻仅允许接入一路电源，禁止多路电源同时接入，防止倒灌烧毁芯片。

3. 固件烧录与自动复位电路 提供三种烧录复位方案，适配不同调试环境：

   • 方案 A：焊接 UMH3N 芯片，实现上电自动复位，一键进入 ESP32 烧录模式，无需手动操作引脚；

   • 方案 B：外接 CP2104、FT232 等 USB 转串口适配器，传统串口烧录调试；

   • 方案 C：硬件预留引脚，通过导线短接 GND 与 HT_EN 引脚，手动复位进入烧录模式。 板子同时引出板载 USB-A 与可选焊接 USB-C 接口，提供多种物理连接通道。板上 R1、R2 为 10k 上拉电阻，R5、R6 为 5.1k USB 分压电阻，全部采用 1206 封装 SMD 器件，方便手工焊接。

4. 人机交互外设 SSD1306 128×64 I2C OLED 显示屏为可选配件，屏幕可展示节点状态、消息、信号强度；不焊接屏幕时，节点依然可以完整运行 Mesh 通信，进一步压缩物料成本。板上同时预留 2.54mm 排针扩展引脚，可外接传感器、外设，支持二次功能扩展。

三、开源资源、BOM 与工程文件

项目全部设计资料开源，包含 PCB 工程文件、原理图、Gerber 生产文件、BOM 物料清单，开源协议采用 CC BY-SA 4.0（知识共享 署名 - 相同方式共享），任何人都可以自由查看、打样、复刻、修改硬件设计，二次衍生作品也必须沿用相同开源协议。 BOM 清单内器件分为必选件与可选件，核心必选器件仅 HT-CT62 射频模组，其余电源、天线、屏幕、接口器件均可按需选配。

四、当前项目进展与后续规划

目前硬件原理图与 PCB 已经完成设计验证，可投板制作。项目待完成核心工作：完成 Meshtastic 固件适配，将 CheapMesh 硬件定义加入官方固件，实现对这款硬件的原生支持，做到烧录固件即可直接组网，无需复杂自定义编译。

五、应用场景

CheapMesh 节点构建的 LoRa Mesh 网络为去中心化自组织网络，单个节点故障不会导致整个网络瘫痪，适合多种无公网场景：

1. 应急救灾：地震、洪灾等蜂窝网络瘫痪场景，用于应急队伍离线通信、位置上报；

2. 野外作业：山地勘探、森林防火、户外探险，实现人员离线消息互通；

3. 偏远厂区 / 农场：无运营商信号区域的现场人员点对点通信；

4. 爱好者科普：用于物联网、LoRa 无线通信、Mesh 自组网技术教学实践。

六、项目价值

传统商用 Meshtastic 硬件成品价格较高，而 CheapMesh 依托通用模组 + 模块化 PCB 设计，通过可选元器件方案，大幅降低硬件制作成本。模块化设计兼容多种物料，降低 DIY 门槛；U 盘式结构简化供电部署；全开源硬件方案，方便行业爱好者、技术团队基于该硬件进行二次开发，拓展 LoRa 离线通信的落地场景。

七、项目地址

https://github.com/joyel24/CheapMesh
