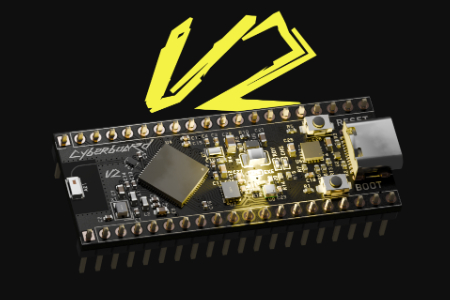

Cyberboard V2｜赛博朋克风 STM32WB 蓝牙开发板

PCBA

hardware.zip22.94MB（1次下载）

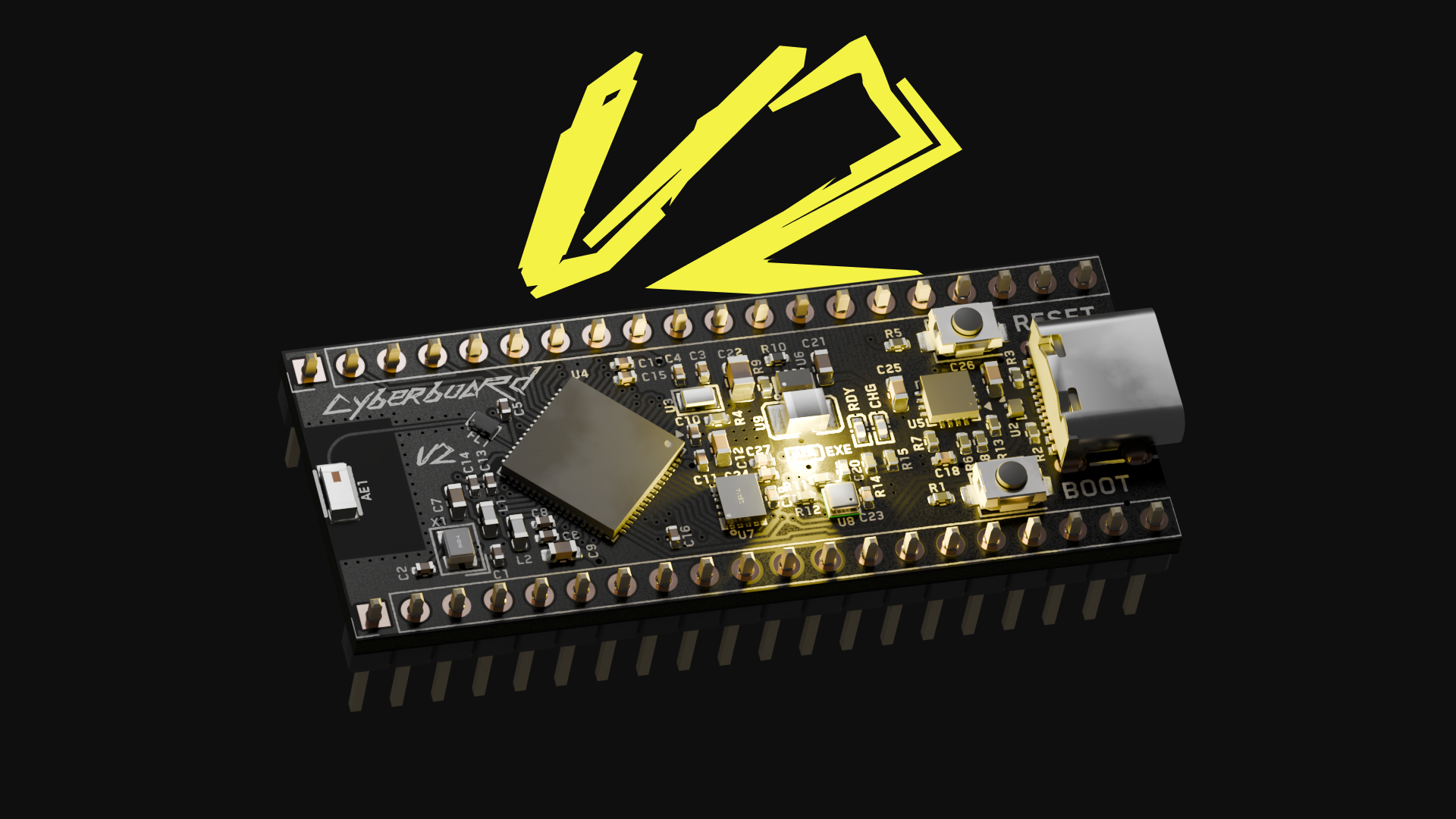

Cyberboard V2 是一款赛博朋克风格开源 STM32 开发板，为 V1 版本完整硬件重设计，修复初代硬件缺陷，工程基于 KiCad 绘制，MIT 协议开源。板卡沿用树莓派 Pico 尺寸与引脚定义，可直接兼容 Pico 拓展板、外壳，无缝复用 Pico 硬件生态。

主控单元：STM32WB55CG 双核 MCU，集成 BLE 蓝牙，兼顾实时控制与无线通信。
传感模块：搭载 ICM-42688 六轴 IMU（加速度计 + 陀螺仪）、BMP580 气压计，可采集姿态、气压与估算海拔。
电源系统：BQ24072 锂电池充电管理芯片 + TPS631000 Buck-Boost 升降压转换器，支持 USB-C / 锂电池双供电，多状态 LED 直观反馈电源工况。
PCB 与射频：4 层板叠层 SIG/GND/PWR/SIG，针对蓝牙天线、模拟敏感信号做射频优化；板载陶瓷蓝牙匹配天线，底部预留 SWD 调试测试点，方便烧录与硬件调试。

仓库开放配套固件工程，支持 STM32WB 蓝牙协议栈开发，可快速实现 BLE 数据收发、传感器数据读取。所有硬件资料完整开放：原理图、PCB 源工程、BOM 清单、生产 Gerber 文件，用户可直接打板、二次修改硬件设计。

形态兼容，生态复用 采用树莓派 Pico 完全一致的 PCB 外形与引脚排布，可直接使用 Pico 配套拓展板、底座与外壳，降低硬件移植成本，无需重新设计结构。
一体化集成传感与无线 主控选用 STM32WB55 双核 BLE MCU，板载 ICM-42688 六轴 IMU+BMP580 气压计，把姿态检测、气压 / 海拔采集、蓝牙无线通信集成在一块小板上，省去外接传感器模块。
完整便携电源链路 集成 BQ24072 锂电充电管理与 TPS631000 Buck-Boost 升降压芯片，支持 USB-C 与锂电池双供电，自带电源状态指示灯，原生适配电池供电的可穿戴、离线传感设备。
专业射频 PCB 工程 4 层板 SIG/GND/PWR/SIG 叠层设计，针对蓝牙天线、模拟敏感信号做布局布线优化；搭载陶瓷蓝牙天线与阻抗匹配电路，板底预留 SWD 调试测试点，兼顾射频性能与调试便利性。
工程迭代，修复初代缺陷 V1 版本存在硬件问题，V2 为全盘重新设计，重构电源、射频与传感电路，经过实物验证，功能稳定可用。
全量开源，自由度高 基于 KiCad 设计，原理图、PCB 源文件、BOM、生产 Gerber、固件示例全部开放，MIT 协议，支持个人学习、修改甚至商用二次开发。
风格化外观设计 赛博朋克主题丝印与板卡视觉设计，兼顾工程实用性与创客作品的观赏性，适合参赛、创意展示。

MIT
