一、项目概述

Beavis Ultrasound 是开源硬件开发者 schlae 推出的硬件逆向复刻项目，目标还原 DOS 时代经典的 Gravis Ultrasound PnP（GUS PnP）ISA 波表声卡。

Gravis Ultrasound PnP 是上世纪 90 年代复古 PC 圈的传奇声卡，依靠硬件波表采样技术，在 DOS 游戏配乐、MOD 音乐播放领域拥有极高口碑。时至今日，原版古董 GUS PnP 硬件存量稀少、价格昂贵，很难买到功能完好的成品。本项目通过逆向工程，完整还原卡上硬件逻辑，原理图、PCB 版图、GAL 逻辑源码、配套工具全部开源，爱好者可以自行打板、焊接制作，复刻这张经典 ISA 声卡。

二、核心硬件方案

板卡核心功能由 AMD AM78C201 InterWave 芯片承担，声卡绝大部分音频功能都集成在这颗芯片内，也是制作本卡最关键的核心器件。

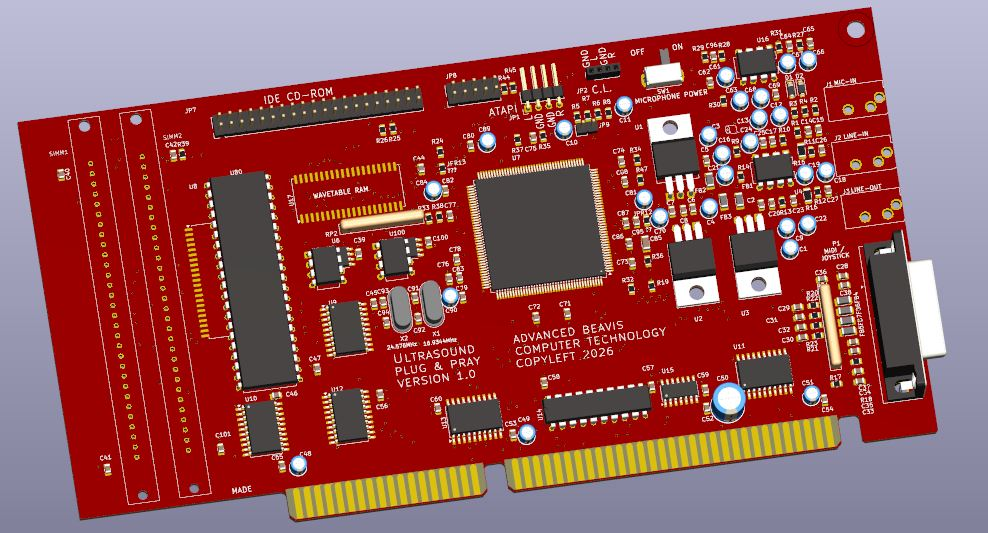

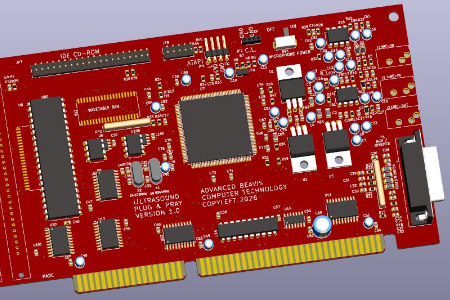

1. PCB 参数：4 层电路板，尺寸 208 × 107mm（8.2 × 4.2 英寸），金手指推荐使用 ENIG 无电镍金工艺。

2. 模拟音频部分：板载双路运放，可选用 LM833 或者 JRC5532；选型要求低噪声，可支持 ±8V 电源供电，满足 10Hz~10MHz 音频信号处理。

3. 可编程器件

   • U8（ROM）：1MB 容量，用来存放 GUS 的采样音色库，找不到原厂芯片时，可使用 27C800 替代烧录音色 ROM。

   • U6（EEPROM 93C66）：存储 ISA 即插即用（PnP）的硬件配置信息，项目附带 Python 脚本，用于生成、处理 EEPROM 配置数据。

   • U14（GAL 逻辑芯片）：承担 ISA 总线信号缓冲、IDE 端口译码、总线复位处理、ISA 数据缓冲使能控制等逻辑。如果不需要板载 IDE 功能，也可以简化 GAL 固件。

4. 其他元器件：板上预留磁珠、滤波元件，用于数字电源与模拟音频电源隔离，降低数字电路带来的音频噪声。

三、配套软件与工具

项目仓库附带 Python 编写的工具脚本，主要用于处理 93C66 EEPROM 配置，可自定义 PnP 参数，不依赖 Gravis 原厂的 PNPROM.EXE 工具，方便爱好者自定义硬件配置。

四、适用场景

• 复古 ISA 插槽 PC 主机，运行 DOS 游戏，还原当年 GUS 声卡的游戏音效。

• MOD 音乐、Tracker 音频播放，体验硬件波表采样的独特音色。

• 复古计算机硬件研究、ISA 总线、老式 PnP 硬件学习实验。

⚠️ 重要风险提示（原文保留）

该项目作者尚未完成实物打板与功能测试，没有生成完整生产 BOM 封装。 电路原理虽然完成设计，但不代表焊接后的成品一定可以正常工作。自行制版、组装、调试的全部风险由制作者自行承担。

五、开源协议

项目采用 CERN-OHL-P-2.0 开源硬件协议，原理图、PCB、逻辑源码可公开查阅、复刻、修改。

六、项目地址

schlae/BeavisUltrasound: Open source clone of the Gravis Ultrasound PnP
