概述

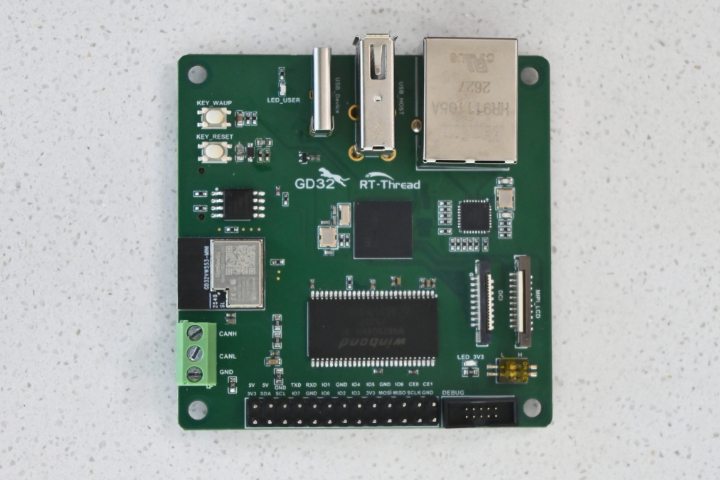

Gino Pi以 GD32H77DIWK7 高性能 MCU 为核心，搭配 SDRAM 与 SPI Flash，具备较强的图形处理与多任务运行能力；板载 Wi-Fi、以太网，并集成 USB Host/Device、摄像头、CAN、MIPI-DSI、SD 卡及树莓派 26Pin 等丰富接口，适合人机交互、网络通信和多外设扩展场景。

软件方面默认支持 RT-Thread，并集成 LVGL 图形框架及较完整的驱动、组件和 GUI 示例，可显著降低开发门槛，加快原型验证和产品化开发进程。

● RT-Thread 原生支持：提供成熟的实时操作系统及丰富软件组件。

● 开发示例完善：覆盖外设驱动、系统组件、网络通信及 GUI 应用。

● LVGL 图形支持：集成轻量级 GUI 框架，便于快速开发人机交互界面。

● 生态扩展丰富：支持 Wi-Fi、以太网、USB、CAN、Mini-DSI等常用功能开发。

● 上手门槛低：配套示例与驱动资源完善，方便快速完成应用验证与二次开发。

产品特点

Arm Cortex-M7 高性能内核，最高主频 600 MHz；
2MB Execution Flash + 7.5MB Storage Flash + 1.2MB SRAM + 640KB TCM；
提供显示接口、并口摄像头接口、USB Host/Device、以太网和 CAN 等外设；
支持 GD-Link 以及 J-Link/JTAG 下载调试；
上手门槛低，配套示例与驱动资源完善，方便快速完成应用验证与二次开发；
支持 RuiChing SDK、RuiChing Studio 和配套示例工程。

开发板资源

项目	参数
主控芯片	GD32H77DIWK7，Arm® Cortex®-M7内核 @ 600MHz
存储配置	2MB Execution Flash + 7.5MB Storage Flash + 1.2MB SRAM + 640KB TCM
【核心板接口】	显示接口、并口摄像头接口、USB Host、USB Device、以太网接口、CAN 接口
【屏幕规格】	mipi-dsi 720P
【板载外设】	GD32VW553 Wi-Fi 模块、SDRAM、GD32Q64 QSPI FLASH、GD30PH201DK 以太网芯片、用户 LED、复位按键
【扩展接口】	树莓派扩展接口、SD 卡接口、SWD 调试接口
【供电方式】	USB 接口供电

附件说明

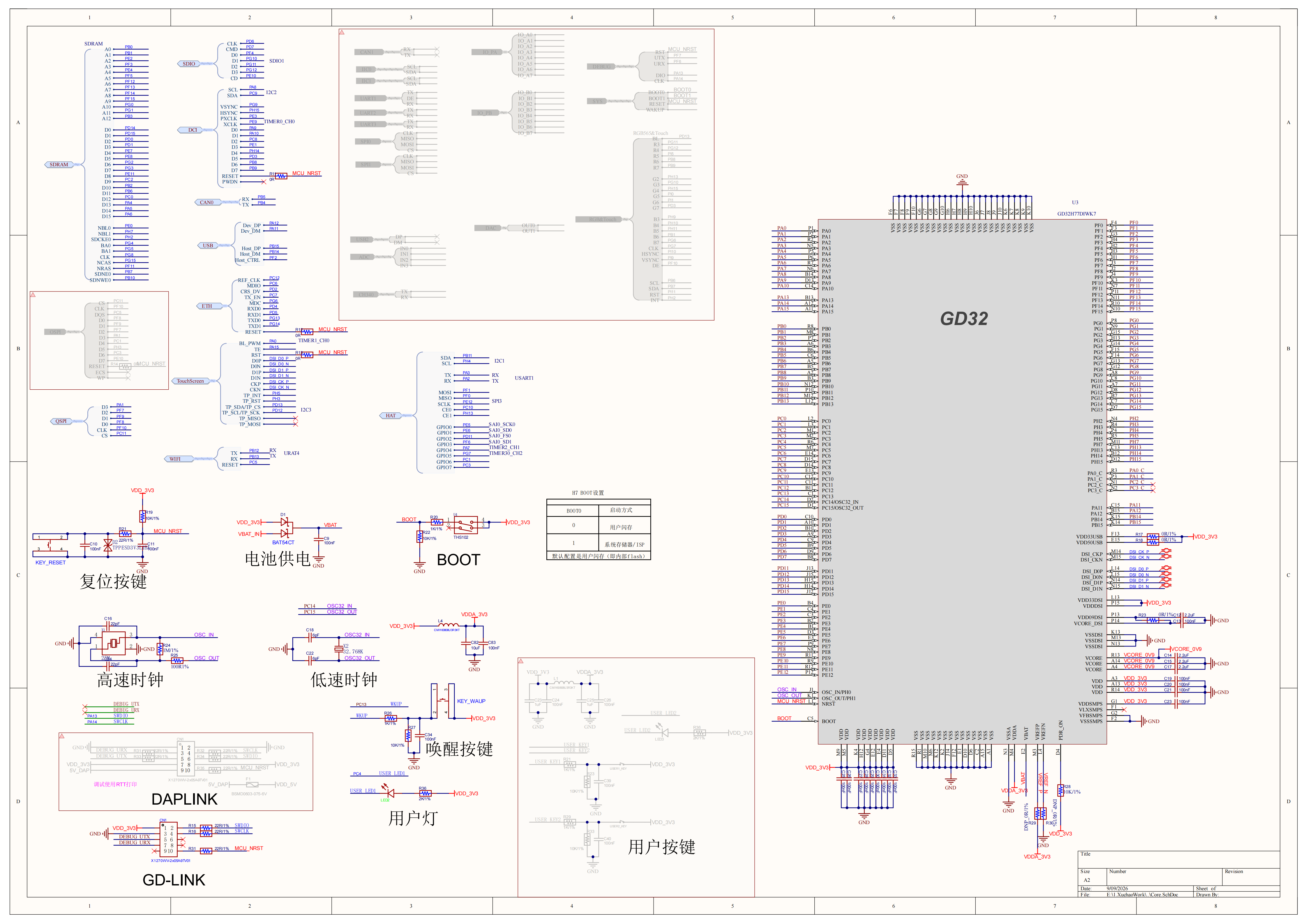

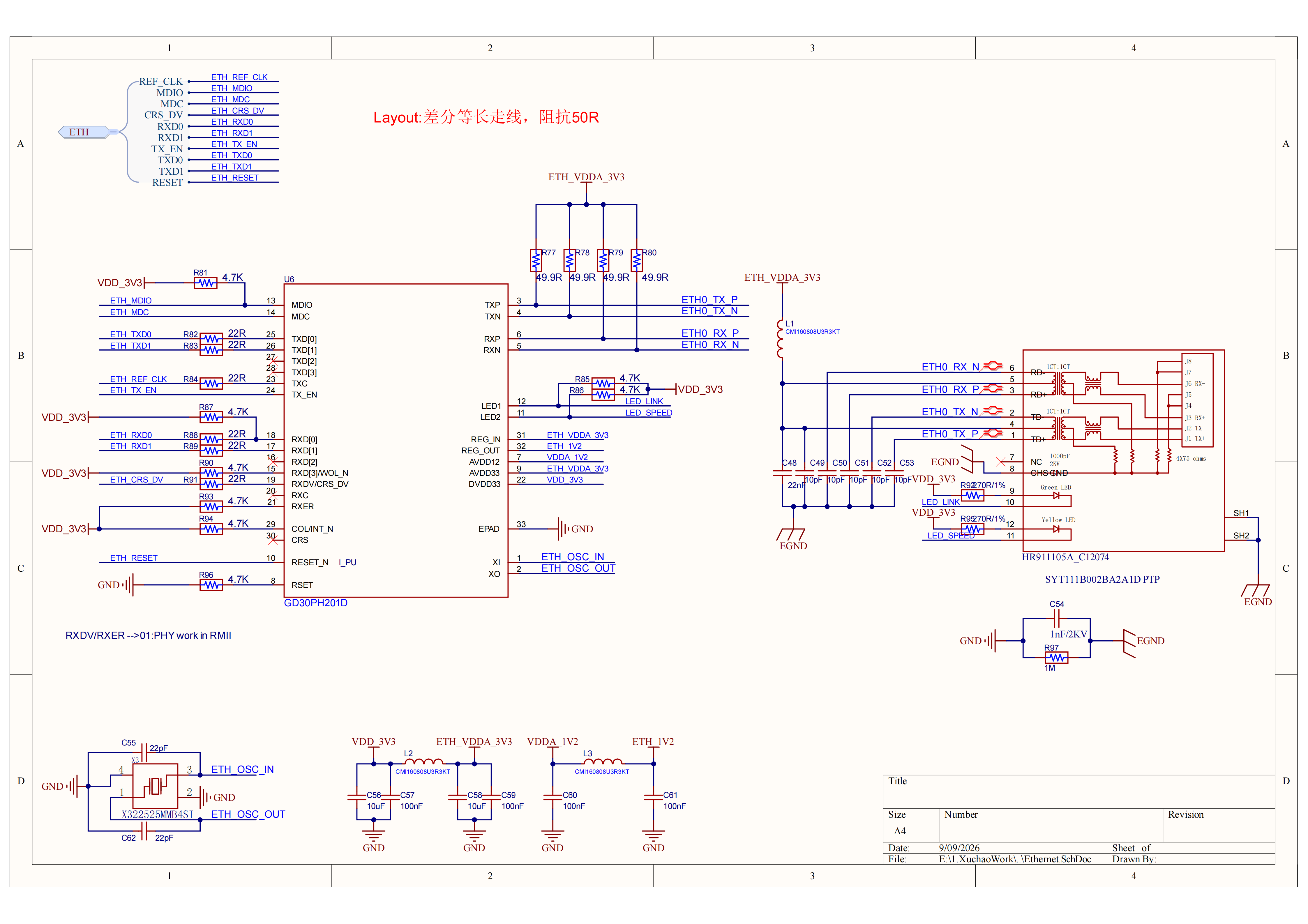

开发板原理图+DXF外壳

丰富的例程

工程	用途
Gino_template	模板工程
Gino_driver_i2c	外设示例：I2C数据收发
Gino_driver_spi	外设示例：SPI数据收发
Gino_driver_rtc	外设示例：RTC 与 Alarm示例
Gino_driver_pwm	外设示例：双路PWM输出
Gino_driver_can	外设示例：CAN收发
Gino_driver_sdram	外设示例：外部 SDRAM示例
Gino_driver_usb_device	外设示例：USB-Device示例
Gino_driver_usb_host	外设示例：USB-Host示例
Gino_display_camera	外设示例：摄像头OV7670 + LCD 预览
Gino_driver_sdcard	文件系统示例：SDCard文件系统
Gino_driver_qspi_flash	文件系统示例：QSPI-Flash文件系统
Gino_display_lvgl	GUI示例：LVGL Demo
Gino_component_mqtt	板载Wi-Fi示例：MQTT通讯
Gino_factory	开发板综合演示
