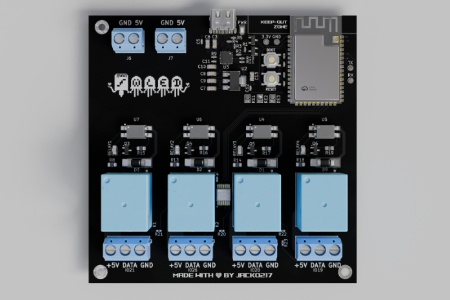

ESP32 四通道 WLED 灯带控制器｜详细项目介绍

一、项目总体概述

本项目是一款基于 ESP32 主控的四通道独立可寻址 LED 灯带控制器，完全开源硬件，遵循 CERN-OHL-S 开源协议。项目旨在解决传统单路 WLED 控制器分区少、长线信号差、待机功耗高、无电源管理等痛点，为 DIY 氛围灯光、智能家居分区灯光、场景亮化提供稳定、低成本、可自制的硬件解决方案。

相较于市面上通用的单通道 WLED 控制板，本硬件原生支持四路完全独立的灯光输出，可实现四区域灯光单独调色、单独动画、单独开关控制，大幅提升灯光布局的灵活度与层次感。

二、硬件设计核心优势

1. 四路独立控制架构

硬件原生引出 4 路独立数据输出通道，每一路均可在 WLED 系统内单独配置灯珠数量、起始位置、灯光效果，支持分区动态光影、分区单色、分区开关，满足吊顶、柜体、轮廓、多区域分体灯光的复杂布局需求。

2. 板载继电器电源管理系统

每通道配备独立继电器开关，灯带关闭时可彻底切断负载供电，解决常规控制器关灯后灯带微亮、待机漏电、空载功耗大的问题，实现真正零待机功耗，同时延长灯带使用寿命。单路继电器支持 10A 大电流负载，峰值带载能力强。

3. 内置电平转换电路，解决长线信号衰减

针对 WS2812 系列灯带 3.3V 转 5V 信号不匹配、长距离传输失真的行业通病，本板集成专用电平转换芯片，将 ESP32 的 3.3V 控制信号升压规整为标准 5V 数字信号，大幅提升长线传输稳定性，有效避免灯珠跳闪、断连、色彩错乱、拖影等问题。

4. 高兼容性 5V 全系列灯带适配

硬件完整兼容市面上主流 5V 单点控可寻址灯带，包括 WS2812B、WS2811、TM1829 等同款协议灯带，无需修改电路、无需改固件，即插即用，适配绝大多数民用氛围灯光场景。

三、电气性能与规格参数

整机设计额定总功率约 100W，单通道最大支持 50W 负载；采用成熟的低压 5V 供电架构，安全稳定、无高压风险，适合室内家装、桌面氛围、设备内饰灯光改造。PCB 采用通用工厂工艺设计，适配 JLCPCB 等主流打板厂商，结构简洁、成本极低，适合个人批量自制与技术学习。

四、软件生态与功能支持

本硬件完全适配官方标准 WLED 固件，无需定制固件、无需二次开发。用户可通过 ESP Web Tools 在线一键刷写官方原版 WLED 系统。刷写完成后，设备支持 AP 热点配网、网页端可视化控制、上千种灯光动画、速度/亮度/色温自定义、定时开关、串口控制、智能家居联动等全套 WLED 生态功能。

四通道独立输出可在 WLED 网页端完成分区映射，实现多区域灯光同步、异步、分组控制，玩法丰富度远超普通单路控制器。

五、开源与工程完整性

项目 100% 开源开放，仓库完整提供 KiCad 原理图、PCB 源工程、元件库、封装库、3D 模型、生产 Gerber 文件，用户可直接下载打板、自由修改硬件结构、改版复刻、二次开发，完全符合开源硬件共享精神。

六、项目现状与使用说明（重要）

本项目为实验性开源硬件原型，目前硬件逻辑、功能架构完整，可正常 DIY 使用，但仍存在 ESP32 原生信号稳定性优化空间，且暂未被 WLED 官方完全原生适配。因此本版本仅适合个人爱好者学习、自制、测试使用，不建议直接商用、批量量产、工业项目使用。

七、适用场景

• 多分区室内氛围灯光、吊顶分层灯光控制

• 机箱、柜体、展柜多区域独立灯光改造

• 智能家居 DIY 多通道光影系统

• 电子开源学习、硬件二次开发、灯光项目实训

八、项目地址

https://github.com/fellettigiacomo/esp32-WLED-4ch-controller
