概论

artpi2 性能强，有很好ui图像性能，且板载有wifi模块。

主控芯片：ST 的 STM32H7R7L8H，Cortex-M7 内核，主频最高 600 MHz，内置 NeoChrom 2.5D GPU。

存储配置：板载 32MB HyperRAM​ 和 64MB HyperFlash.

无线连接：集成 WiFi 4 和蓝牙 5.1（CYWL6208 模组）.

接口扩展：40 引脚（兼容树莓派）、28 引脚排针、2 个 Qwiic、RGB888 屏幕接口、双 Type-C 接口。

图形能力强：NeoChrom GPU 可轻松实现 60fps 的炫酷 GUI 显示效果，且占用较低的 CPU 资源。

计划实现的功能通过wifi链接大模型。把mic采集语音数据，传递给大模型，把大模型返回的数据显示到ui上去。

原理图介绍

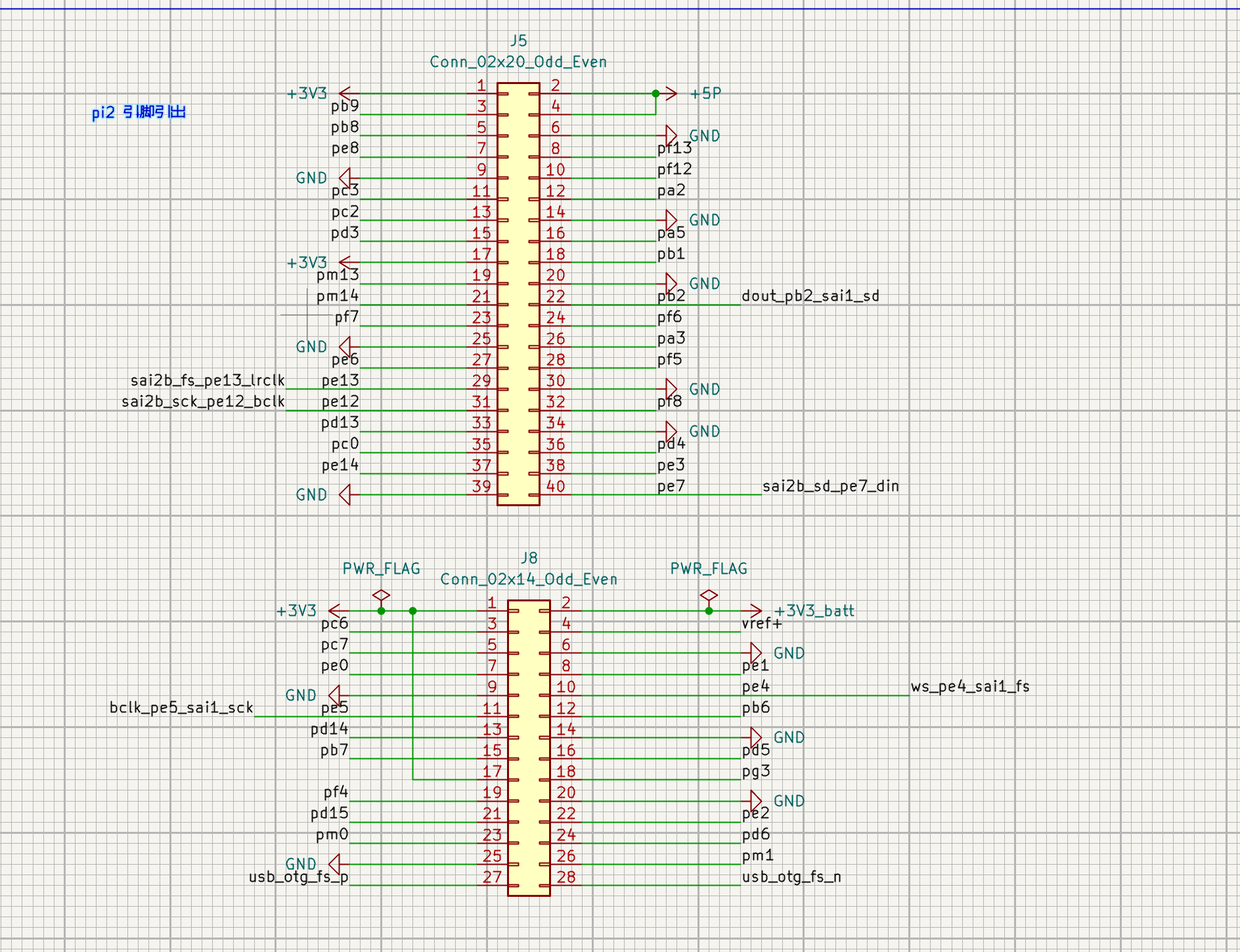

把板子的双排母座针引脚导出，如下。

实现上，使用芯片的sai1 和sai2，sai1链接mic，用于采集语音识别。sai2链接功放芯片，用于链接喇叭，实现语音输出，结果同时显示到ui上。

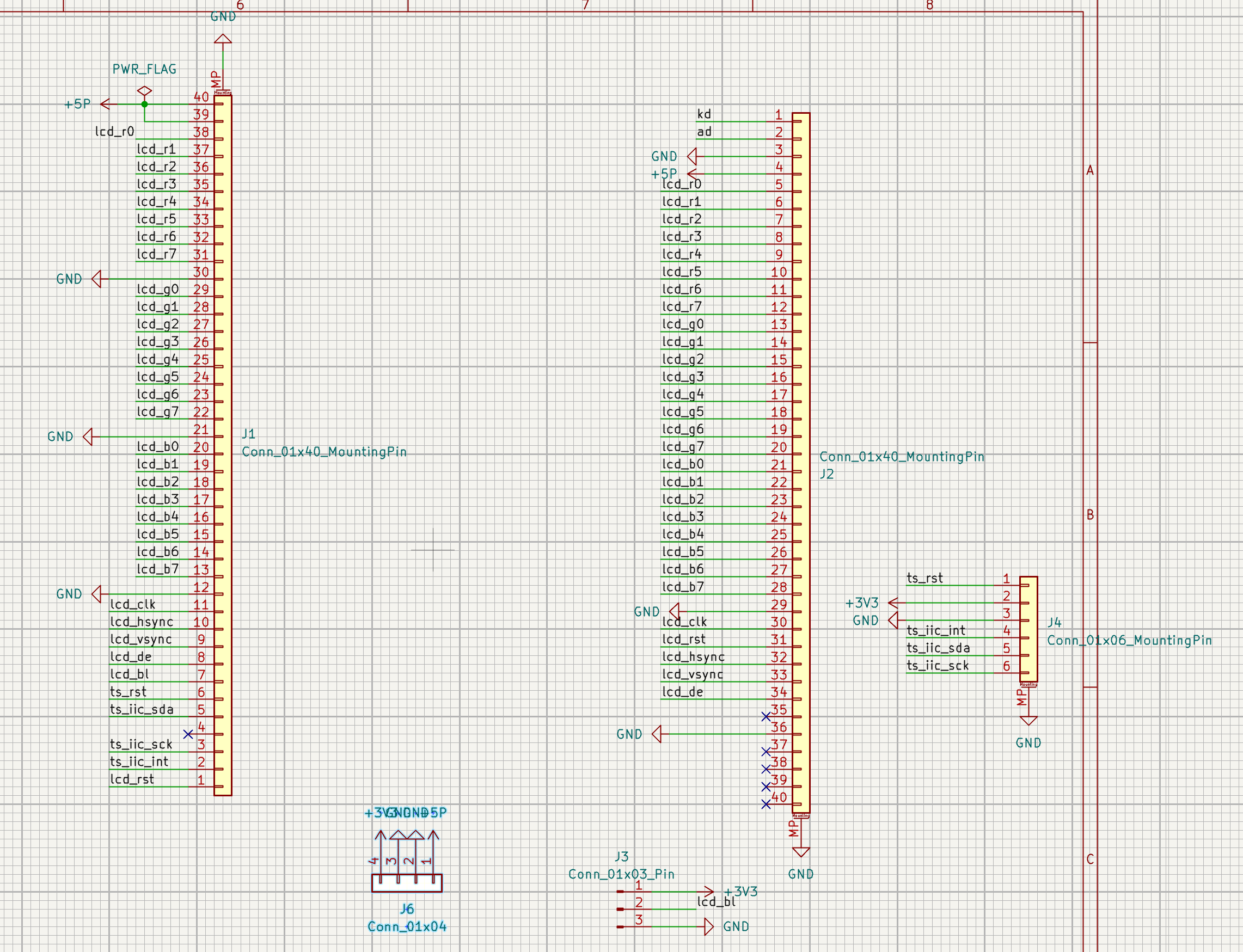

artpi2的rgb888引脚，转接到一块rgb888引脚，导出独立的触摸引脚。增加一个背景灯的控制跳线。

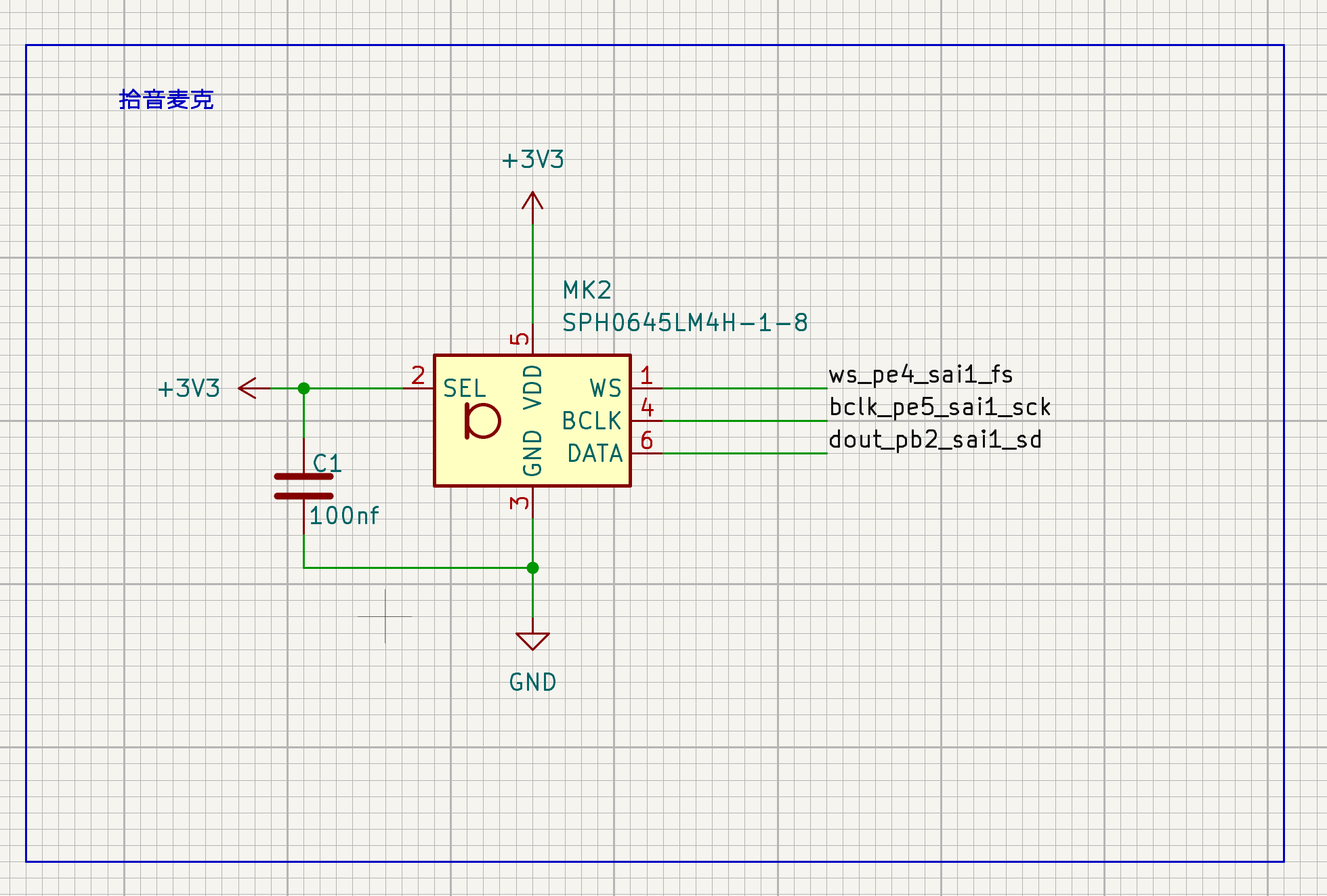

下面是 mems mic（SPH0645LM4H-1-8）的接线，输出标准 I²S 音频流，。

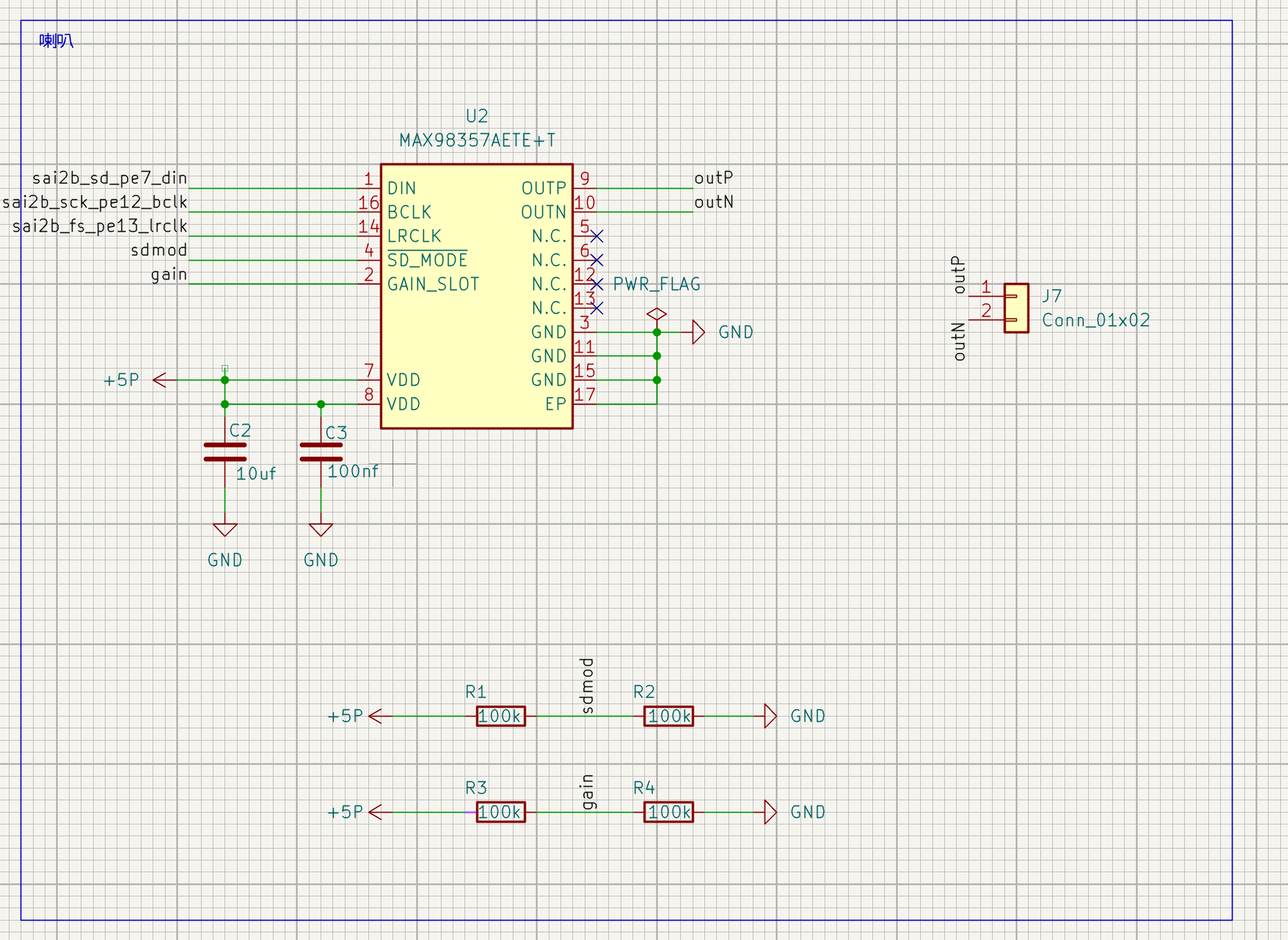

连接功放芯片，sdmod和gain引脚增加后续的继续配置。SD_MODE（TQFN 脚 4），全称：Shutdown + Channel Select。

最简做法：

• 出声：SD_MODE 悬空 → 混音

• 静音/省电：SD_MODE 接 GND

• 固定左：SD_MODE 直接接 VDD（注意电源域）、

• 固定右：VDD 经 ~210kΩ（3.3V 逻辑）上拉

GAIN / GAIN_SLOT（TQFN 脚 2），I²S 模式下它只管模拟增益，上电采样一次，播放中别切。

PCB介绍

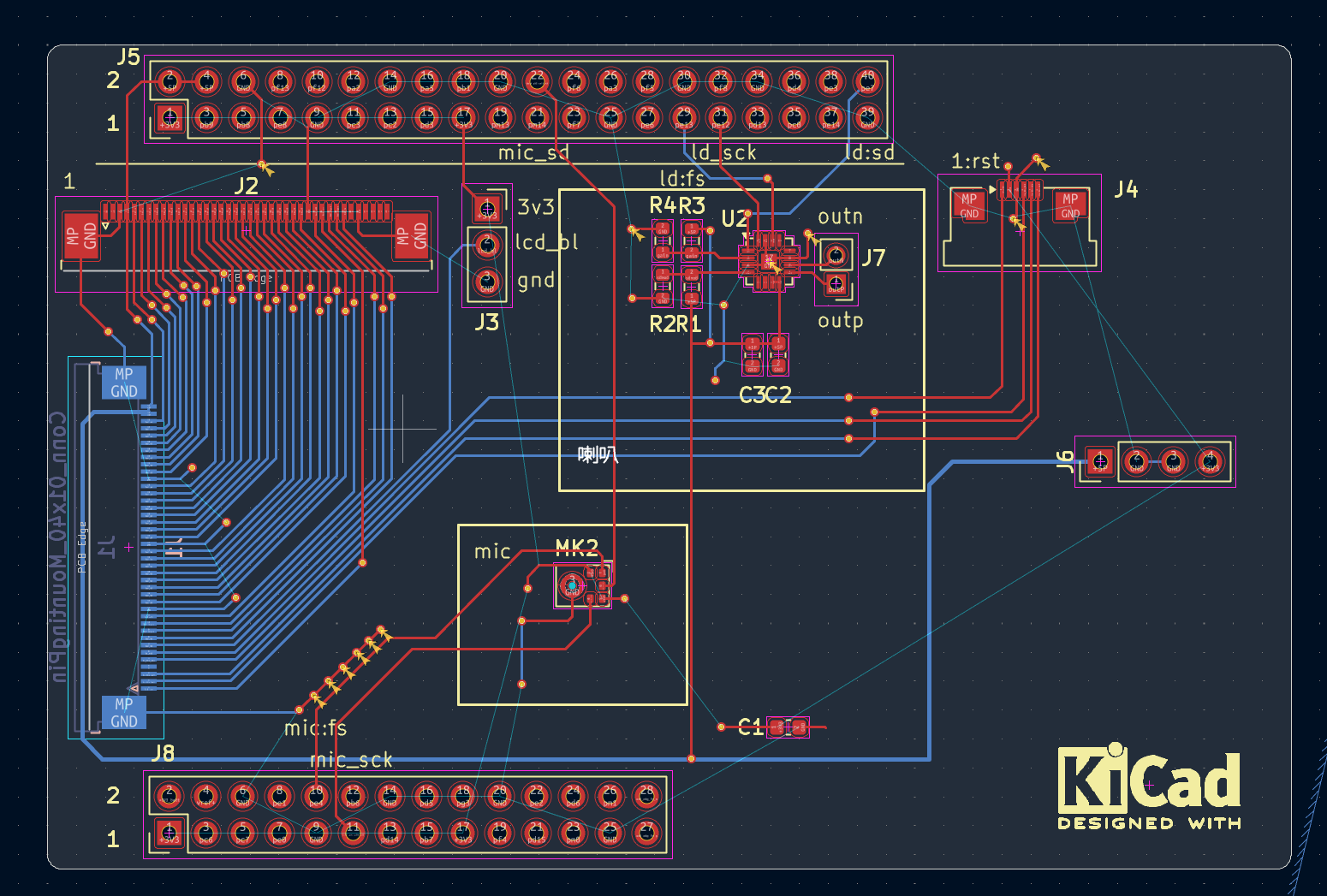

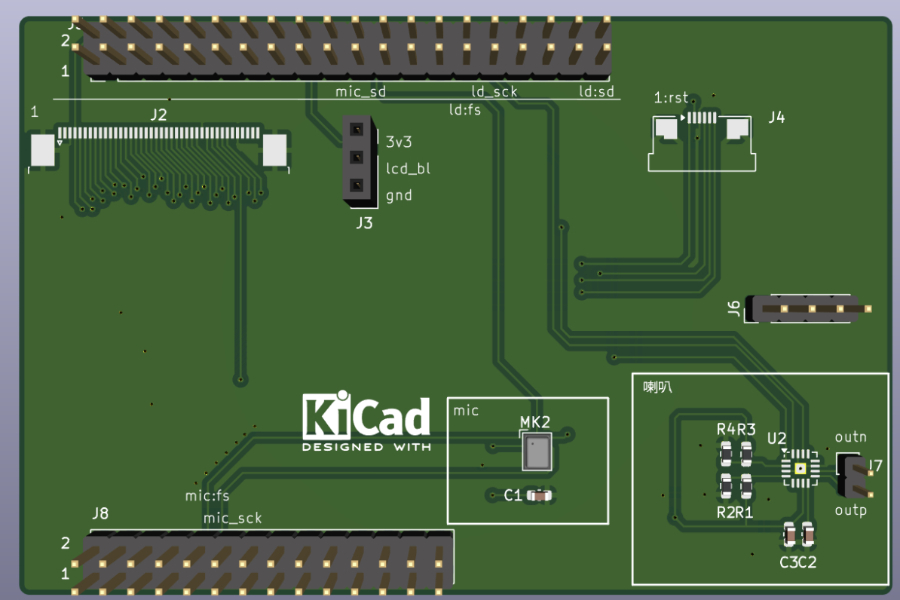

pcb画图如下，芯片的拉线尽量短一点。

打板实物

暂无

总结

后面打板，购买物料，希望一把能做个demo出来。挺喜欢stm32h7系列芯片，性能强，外设多，可以做很多东西。rtt的后起之秀，系统设计的很类似Linux，学习起来也是很多触类旁通，会继续学习使用rtt，争取早期熟练使用开发。
