一、项目概述

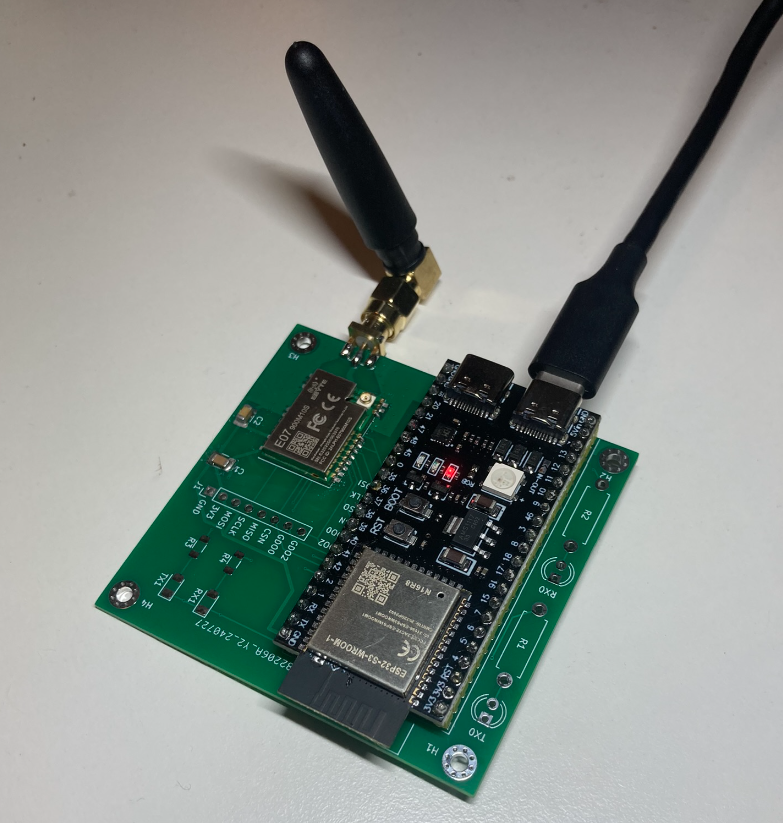

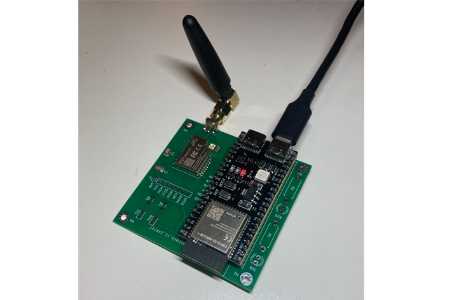

本项目为开源硬件转接板方案，基于 E07-900M10S（CC1101）868MHz 射频模块与 ESP32-S3 系列主控，是 Ramses ESP 暖通网关的硬件克隆版本。硬件底板实现射频模块与 ESP32 开发板的信号适配，可解析霍尼韦尔 Ramses-II 暖通无线协议，采集锅炉、温控器等暖通设备报文，通过 WiFi 转发 MQTT 数据，接入 HomeAssistant 等智能家居平台，实现暖通系统远程监测与控制。仓库开放完整 KiCad 原理图、PCB 工程与 Gerber 光绘文件，用户可自行打板、组装与二次开发。

二、硬件方案设计

转接板完成 E07-900M10S 射频模块与 ESP32 主控之间 SPI 总线、GDO 射频中断信号的布线转接，定义标准 Ramses ESP 引脚分配：GPIO35 (MOSI)、GPIO36 (SCK)、GPIO37 (MISO)、GPIO38 (CSN)、GPIO39 (GDO0)、GPIO40 (GDO2)，预留串口 RX/TX 扩展引脚。 板载电源指示灯、收发状态 LED，配套阻容外围电路；板载 SMA 天线接口，支持外接 868MHz 专用天线，也可使用模块自带板载天线做简易测试。 硬件兼容多款 ESP 开发板：ESP32-S3 DevKit-C、Waveshare ESP32-S3 Zero；同时兼容 ESP32-C3 Mini（C3 单核 RISC-V 平台存在固件稳定性限制，易触发看门狗复位，不推荐主力使用）。

三、工作原理

CC1101 射频模块工作在 868MHz ISM 频段，接收暖通设备广播的 Ramses-II 无线报文；ESP32-S3 通过 SPI 读取射频数据，完成协议解析，将设备温度、阀门状态、锅炉启停等信息封装为 MQTT 消息，经由 WiFi 上传至 MQTT 服务器；同时可接收平台下发指令，通过射频链路向暖通温控设备下发控制命令，完成双向通信。

四、开源与制作说明

项目硬件完全开源，提供 KiCad 源文件与 Gerber 生产文件，可直接上传 PCB 工厂进行打板生产。用户自行采购 E07 射频模块、ESP32 开发板、天线及贴片元器件焊接组装，刷入 Ramses ESP 配套固件即可使用。

硬件存在已知设计瑕疵：ESP32-S3 超迷你版本引脚定义错误需飞线；部分引脚放置在 ESP32-S3 天线禁布区，会影响射频性能；顶层铺铜、背面丝印可进一步优化。

五、应用场景

1. 家用霍尼韦尔 Ramses-II 协议暖通系统接入智能家居平台；

2. 暖通设备无线数据采集、运行状态远程监控；

3. 开源暖通物联网网关研究、868MHz 射频通信学习与二次开发。

六、License

unlicense-未注明协议，请勿商业使用
