一、项目概述

IoT‑HDMI‑Mux 是一套完全开源的物联网 HDMI 信号切换硬件项目，实现2 路 HDMI 输入、1 路 HDMI 输出，支持 HDMI2.0 协议、4K@60Hz 视频规格。设备基于 ESP32‑C3 主控与 TS3DV642 高速信号切换芯片开发，运行 ESPHome 固件，原生接入 Home Assistant 智能家居系统，所有控制逻辑在本地局域网完成，无云端依赖、无服务订阅，可通过 Web 页面、智能家居自动化实现 HDMI 信号源切换。项目开放原理图、PCB、BOM 物料清单、固件源码等全部资料，既可以购买预组装成品，也可自行打板 DIY 制作。

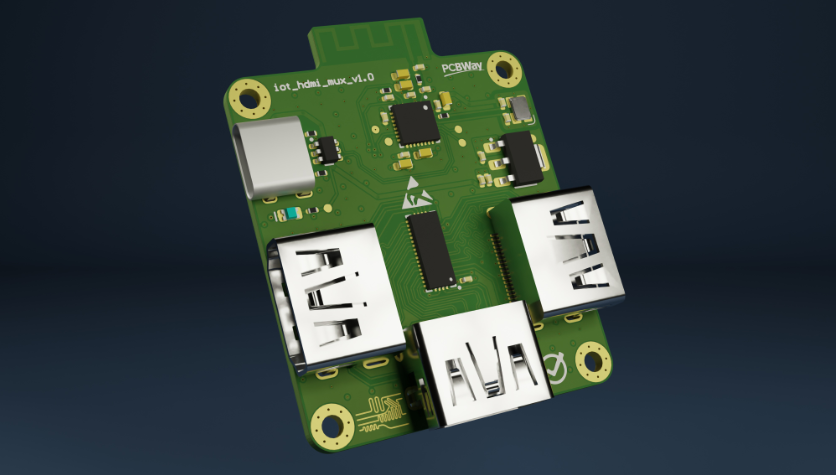

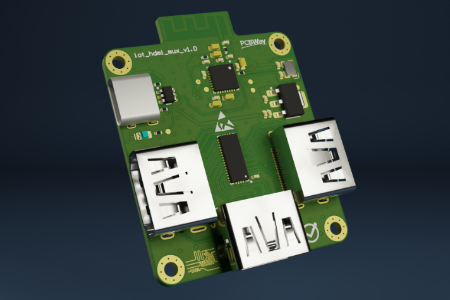

二、硬件设计

1. 主控单元：ESP32‑C3，集成 Wi‑Fi 与 BLE，负责网络通信、指令解析，运行 ESPHome 固件，无需复杂的底层固件开发。

2. HDMI 切换核心：德州仪器 TS3DV642 FET 高速差分切换芯片，专门用于 HDMI 高速信号路由，支持 HDMI2.0，向下兼容旧版本 HDMI 标准，完整透传视频、音频、EDID 信号，不做视频编解码处理。

3. 信号接口：2 路 HDMI‑A 输入接口，1 路 HDMI‑A 输出接口。

4. 供电板载供电电路，可通过 USB 接口供电。

5. 硬件资料：全部 PCB 工程、原理图、BOM 物料清单、引脚定义文件开源，支持 PCB 打板生产；同时提供外壳 3D 打印模型，可打印外壳组装成完整成品设备。

三、软件与控制能力

1. ESPHome 原生支持：设备直接刷写 ESPHome 固件，接入 Home Assistant 后自动识别为信号选择实体，无需自定义代码，在 HA 界面即可直接切换 HDMI 输入源。

2. 内置 Web 控制页面：设备本地自带网页控制面板，同一局域网内浏览器访问设备 IP，直接手动切换信号源。

3. 本地运行架构：所有控制逻辑运行在设备本地，不访问外部云端服务器，断外网也可以正常使用，保护局域网设备隐私。

4. 自动化联动：支持 Home Assistant 自动化，可和其他智能家居设备联动。例如开启游戏主机时，自动切换到对应 HDMI 输入源；关闭电视时执行信号源复位。

5. 通信协议：支持 MQTT 协议，也可对接其他支持 MQTT 的智能家居平台。

四、核心技术规格

• 视频规格：HDMI2.0，4K@60Hz

• 接口：2×HDMI 输入，1×HDMI 输出

• 无线：ESP32‑C3 Wi‑Fi 局域网

• 控制方式：Home Assistant 面板、本地 Web 网页、MQTT 自动化

• 运行模式：纯本地局域网，无云、无订阅

• 开源范围：原理图、PCB、BOM、固件源码、3D 外壳模型全部公开

五、应用场景

1. 家庭影音智能家居：电视多路信号源自动切换，机顶盒、游戏主机、电脑信号自动切换，不用手动插拔 HDMI 线。

2. 影音自动化方案：结合智能家居场景，实现设备联动触发 HDMI 源切换，例如打开投影仪自动切换播放器信号。

3. DIY 硬件爱好者项目：全套开源硬件，适合硬件学习、二次修改开发，可拓展多路切换等自定义功能。

六、获取方式

1. 成品采购：Tindie 平台可购买预焊接调试完成的成品硬件。

2. DIY 自制：利用开源 PCB 工程，交由 PCB 厂商打板，按照 BOM 清单采购元器件自行焊接，刷入 ESPHome 固件完成制作。

3. 项目仓库：完整代码与硬件资料托管于 GitHub。

七、项目局限说明

本设备仅做高速差分信号路由，不具备信号解码、信号放大、EDID 仿真增强功能；HDMI 信号质量受线材、线材长度影响，使用 4K60Hz 场景建议使用合规 HDMI2.0 线材。

八、License

unlicense-未注明协议，请勿商业使用

九、项目地址

https://github.com/guimpt/iot_hdmi_mux
