一、项目概述

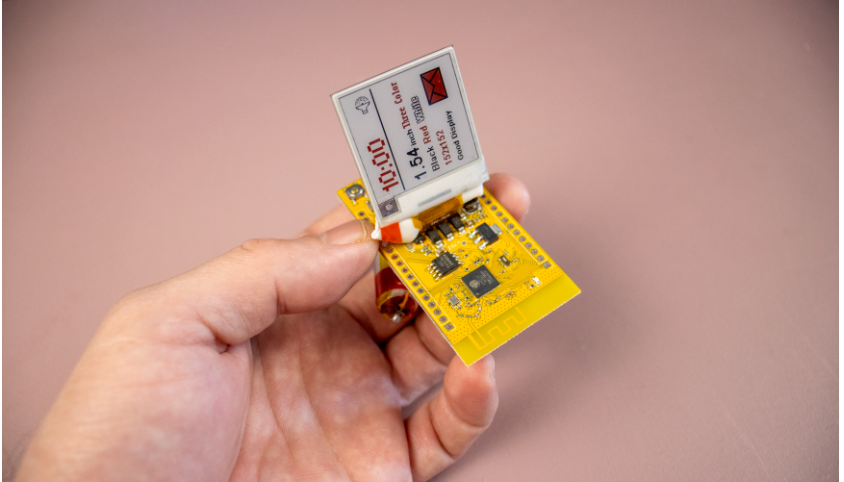

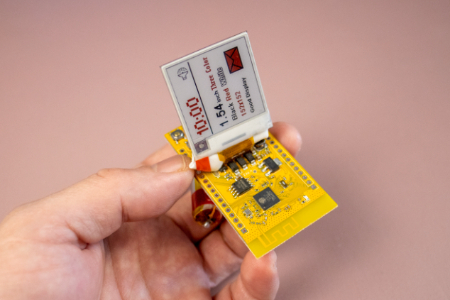

Ducky‑Board 是一款完全开源的定制化硬件开发板，以 ESP32‑S3 微控制器为核心，板载 1.52 英寸三色电子墨水屏模块，集成锂电池充放电管理电路，面向 DIY 爱好者、原型验证与低功耗显示场景。整个硬件工程基于 KiCad 9 完成设计，完整开放原理图、PCB 源文件、Gerber 生产文件，用户可直接提交 PCB 工厂打样，开展二次修改与产品开发。

二、硬件功能与特性

1. 主控单元 采用 ESP32‑S3 作为核心控制器，具备强大的 WiFi、蓝牙通信能力，充足的运算与外设资源，适合物联网、数据显示类项目开发。

2. 显示单元 搭载 Good‑Display 型号为 gdem0154z91 的 1.52 英寸三色电子墨水屏。电子纸屏幕具备断电保显特性，静态画面几乎不消耗电能，非常适合低功耗信息展示、标签类应用。

3. 电源系统 板载一体化锂电池充电电路，配套充电状态指示灯，支持单节锂聚合物电池供电；通过 USB‑C 接口可同时实现设备供电、固件烧录与锂电池充电，简化调试使用流程。

4. 扩展能力 采用紧凑 breakout 板型布局，将芯片全部关键 GPIO 引脚引出，方便外接传感器、外设模块，便于功能扩展。

三、设计实现说明

本项目全部硬件设计工作在 KiCad 9 软件中完成，仓库完整提供原理图 PDF、PCB 源文件、Gerber 制版文件。器件选型兼顾量产可行性与 DIY 手工焊接需求，既适合个人爱好者打样自制，也可作为小型产品的硬件原型基础。

硬件项目遵循 GPL‑3.0 开源协议，使用者可以自由查阅、修改硬件工程文件，进行非商业或商业衍生开发，但需要遵守对应开源协议约束。

四、应用场景

该开发板适用于各类低功耗电子纸项目：桌面信息标签、物联网状态显示屏、便携数据终端、低功耗通知看板、课程硬件原型开发等。借助 ESP32‑S3 的无线能力，可快速实现网络获取数据并在墨水屏刷新展示。

五、项目资源

开源仓库内包含完整硬件资料：原理图、PCB 工程、Gerber 生产文件，使用者下载 Gerber 文件后即可直接交付 PCB 厂商打样，配合屏幕与锂电池完成硬件组装，在此硬件基础上进行固件程序开发。

六、项目亮点

1. 一体化集成设计，简化电子纸项目搭建 将 ESP32‑S3 主控、1.52 英寸三色电子墨水屏、锂电池充电电路整合在单块板卡上，无需外部搭接屏幕与充电模块，一块板子即可完成低功耗显示终端硬件原型，降低 DIY 开发接线工作量。

2. 完整开源生产级硬件资料 基于 KiCad9 完成设计，仓库直接提供原理图、PCB 源文件、Gerber 制版文件，无需二次转换，可直接交付 PCB 工厂打样；元器件选型兼顾量产与手工焊接，既适合爱好者自制，也可作为产品原型参考。

3. 完善的便携低功耗电源体系 原生 USB‑C 接口，同时支持供电、固件烧录、锂电池充电；集成充电状态指示灯，适配单节锂聚电池。电子墨水屏断电保显的特性搭配锂电供电，可实现脱离电源线的便携使用。

4. 良好的二次开发扩展能力 板卡采用 Breakout 设计，将 ESP32‑S3 全部关键 GPIO 引脚引出，方便外接传感器、外设模块，用户可灵活拓展功能，适配标签、物联网看板、便携终端等多种应用。

5. 三色电子墨水屏硬件原生适配 硬件针对 gdem0154z91 三色电子纸做适配，相比普通黑白墨水屏，可实现多色信息显示，丰富画面表达效果，适合需要色彩区分提示信息的低功耗场景。

七、项目地址

https://github.com/MakersFunDuck/Ducky-board-ESP32-S3-with-1.52-inch-e-paper-display
