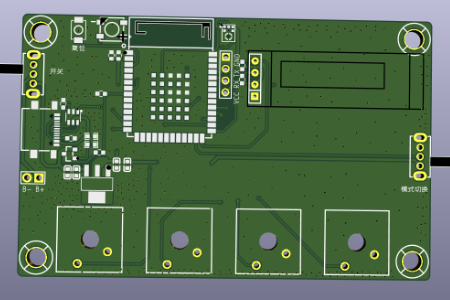

【涂鸦T5开源 AI】VibeCoding Key:基于 Tuya T5 的四键 AI 双模桌面键盘封面
jf_242144192026-08-03 09:16:59Public Domain
119
Star

PCBA

设计文件

KiCad图标Vibe Coding 键盘.zip3.36MB(17次下载)

EDA查看器

复制嵌入代码

详细介绍

VibeCoding Key:基于 Tuya T5 的四键 AI 双模桌面键盘

一款面向办公与 AI Coding 场景的四键可编程桌面控制器。用户可通过侧边滑动开关,在“办公快捷键”和“AI 对话控制键”两套键位之间快速切换,并通过 OLED、数字麦克风和 RGB 灯获得直观的交互反馈。

一、项目信息

项目

内容

项目名称

VibeCoding Key:四键 AI 双模桌面键盘

项目类型

开源硬件 / 智能桌面外设 / AI Coding 辅助工具

主控平台

Tuya T5(T5-E1 模组)

开发框架

TuyaOpen

核心交互

四个机械按键、模式滑动开关、OLED、数字麦克风、RGB 指示灯

供电与通信

USB Type-C,预留 VBAT 输入与串口调试接口

项目提交平台

华秋开源硬件社区

开源协议

请在正式发布时按活动要求选择并填写

二、项目说明

2.1 项目背景

在日常办公和 AI 辅助编程过程中,用户需要频繁执行复制、粘贴、撤销、保存,以及发送提示词、停止生成、开启新对话等操作。普通键盘虽然可以完成这些功能,但组合键多、操作路径长,而且在办公软件与 AI Coding 工具之间切换时,用户需要反复调整操作习惯。

VibeCoding Key 将高频操作集中到四个独立按键上,并利用滑动开关切换整套键位。办公时,它是一块快捷键键盘;进入 AI Coding 场景后,它又可以成为对话和语音输入控制器。设备使用 OLED 显示当前模式与状态,降低误触和记忆成本。

2.2 解决的问题

  1. 减少高频组合键带来的操作负担,提高办公效率。

  2. 缩短 AI Coding 中“输入需求—发送—停止—继续对话”的操作路径。

  3. 使用物理模式开关区分两套键位,避免软件模式不明确导致误操作。

  4. 通过数字麦克风提供语音输入入口,便于快速描述需求或记录灵感。

  5. 通过 OLED 和 RGB 灯显示模式、联网、录音及执行状态。

2.3 目标用户

  • 经常使用 AI 编程助手的开发者与 Vibe Coding 用户;

  • 需要大量重复快捷键操作的办公人员、设计师和内容创作者;

  • 希望自定义桌面工作流的极客与开源硬件爱好者;

  • 需要低学习成本、明确状态反馈的轻量宏键盘用户。

2.4 设计目标

  • 一键切换:通过实体滑动开关选择办公模式或 AI Coding 模式;

  • 所见即所得:OLED 始终显示当前模式及按键状态;

  • 交互自然:四个按键承担最常用操作,麦克风用于语音输入;

  • 功能可扩展:按键映射由固件定义,可根据不同软件和工作流修改;

  • 便于复现:使用常见接口和器件,并完整开源原理图、PCB 与说明文档。

三、总体设计思路

系统以 Tuya T5-E1 模组为核心。四个独立按键和模式滑动开关作为输入,ICS-43434 数字麦克风负责采集语音,OLED 与 RGB 灯负责状态输出。USB Type-C 提供供电和数据连接,板上 3.3 V 电源为主控及外设供电。

USB Type-C / VBAT
        │
        ▼
  3.3 V 电源系统
        │
        ▼
   Tuya T5-E1 主控
    ├── 四个独立按键
    ├── 模式滑动开关
    ├── I²C OLED 显示屏
    ├── I²S 数字麦克风
    ├── RGB 状态指示灯
    ├── USB 数据接口
    └── 串口调试接口

物理滑动开关直接接入主控 GPIO。固件检测开关电平后加载对应键位表,因此切换动作明确、可见,不依赖复杂菜单。按键映射采用软件配置方式,下面给出推荐的默认方案。

四、双模式交互设计

按键

办公快捷键模式(默认建议)

AI Coding 模式(默认建议)

K1

复制 Ctrl+C

按住语音输入,松开发送

K2

粘贴 Ctrl+V

发送当前提示词 / 确认

K3

撤销 Ctrl+Z

停止当前生成

K4

保存 Ctrl+S

新建对话 / 清空当前上下文

以上映射不是硬件限制。固件可以针对 VS Code、Cursor、浏览器、Office、剪辑软件等应用重新定义键值,也可以增加短按、长按和组合按键功能。

4.1 办公快捷键模式

滑动开关拨到办公模式后,OLED 显示 OFFICE 及四个键的当前功能。设备作为快捷输入终端,将常用组合键简化为单键操作。RGB 灯可使用绿色常亮或呼吸效果表示办公模式。

4.2 AI Coding 模式

滑动开关拨到 AI 模式后,OLED 显示 AI CODING、联网状态和录音状态。K1 可作为按住说话键,麦克风采集语音后由固件或上位机完成语音识别,再将文本交给 AI Coding 工具。其余按键用于发送、停止和新建对话。RGB 灯可用蓝色表示待机、红色表示录音、黄色表示处理。

4.3 建议的状态反馈

状态

OLED 显示建议

RGB 显示建议

办公模式

OFFICE 与键位名称

绿色

AI 待机

AI READY

蓝色

正在录音

LISTENING

红色

正在处理

THINKING

黄色呼吸

网络或执行异常

错误码或简短提示

红色闪烁

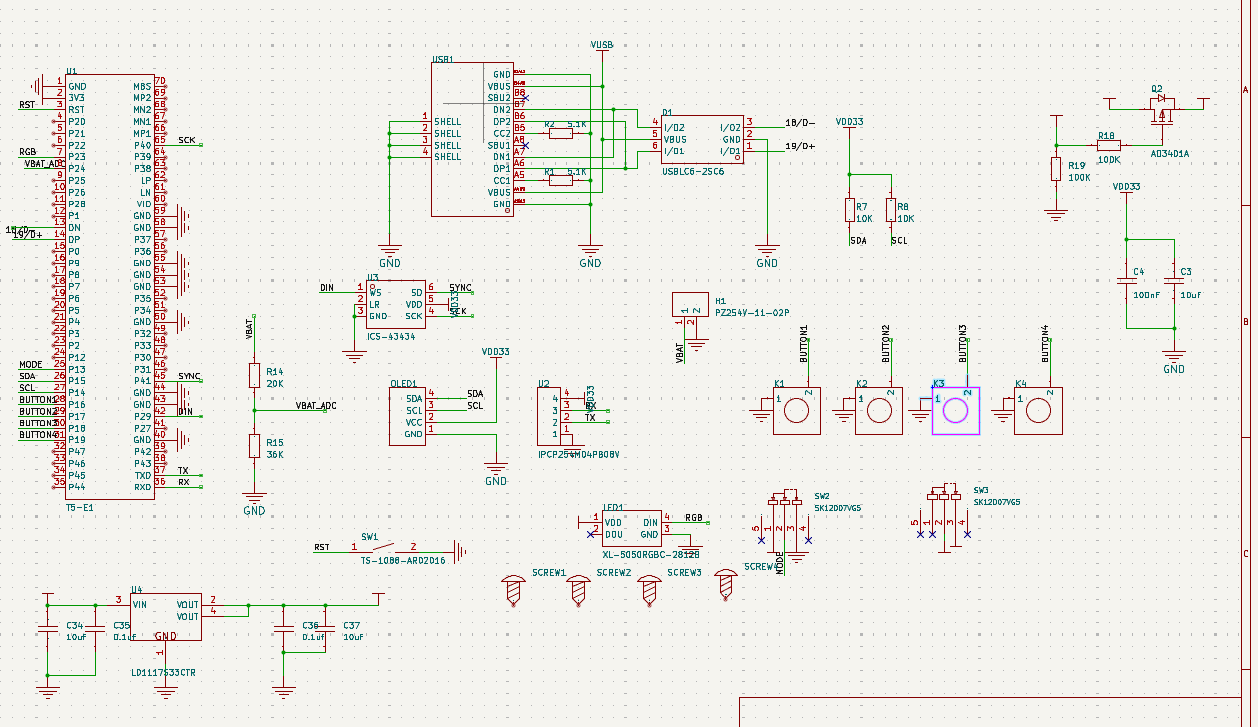

五、原理图设计说明

5.1 Tuya T5-E1 主控

T5-E1 是本设计的运算与连接核心,负责:

  • 扫描四个按键和模式开关;

  • 驱动 OLED 与 RGB 指示灯;

  • 通过数字音频接口接收麦克风数据;

  • 运行 TuyaOpen 固件及设备交互逻辑;

  • 处理 USB、串口以及网络侧的数据交互。

原理图使用网络标号连接 BUTTON1BUTTON4MODESDASCLSCKSYNCDINRGBTXRX 等信号,使各功能模块之间的关系清晰,便于调试和后续扩展。

5.2 USB Type-C 接口

USB Type-C 接口同时承担 5 V 供电和 USB 数据连接。CC1、CC2 各配置 5.1 kΩ 下拉电阻,用于声明设备端角色;D+、D− 数据线经过 USBLC6-2SC6 静电保护器件后接入主控,提高插拔时的抗静电能力。

PCB 布线时应保证 D+、D− 尽量短、等长、平行,减少过孔与支路,并让 ESD 保护器件靠近 Type-C 插座放置。

5.3 3.3 V 电源与 VBAT 检测

板上使用 3.3 V 稳压电路为 T5-E1、OLED、麦克风和指示灯供电,输入、输出端配置滤波与去耦电容。原理图同时预留两针 VBAT 接口,并通过电阻分压将电池电压送入 VBAT_ADC,便于固件估算剩余电量。

当前图纸中的 VBAT 部分用于电源输入和电压采样,不能等同于电池充电管理。若后续接入可充电锂电池,应增加专用充电、过充、过放及短路保护电路,或直接使用带保护板的合规电池与外部充电方案。

5.4 OLED 显示模块

OLED 使用四针接口,包含 VCCGNDSDASCL。SDA、SCL 通过 10 kΩ 电阻上拉至 3.3 V,采用 I²C 总线与主控通信。显示内容可包括:

  • 当前工作模式;

  • 四个按键的功能提示;

  • 网络连接和 AI 服务状态;

  • 录音、发送及错误提示;

  • 电池电量或 USB 供电状态。

5.5 ICS-43434 数字麦克风

ICS-43434 通过 SCKSYNC/WSDIN/SD 与 T5-E1 连接,输出数字音频数据,可降低模拟音频走线对噪声的敏感程度。声道选择脚按当前设计固定到相应电平。

PCB 与结构设计中应确保麦克风拾音孔无遮挡,并尽量远离按键撞击、开关摩擦和电源开关噪声源。外壳可在拾音孔周围增加密封泡棉,避免声学短路和腔体串音。

5.6 四个独立按键

K1~K4 的一端分别连接 BUTTON1BUTTON4,另一端接地。固件开启 GPIO 内部上拉后,按键按下时读取低电平。建议在软件中加入约 10~20 ms 消抖,并对短按、长按和组合键分别处理。

5.7 滑动开关、复位与调试接口

  • 模式滑动开关:输出 MODE 电平,用于选择办公或 AI Coding 键位表;

  • 电源滑动开关:用于整机电源控制;

  • 复位按键:连接 RST,便于开发和异常恢复;

  • 串口接口:引出 TXRX、3.3 V 与 GND,便于烧录日志和功能调试;

  • RGB 灯:RGB 信号控制,用于显示设备工作状态。

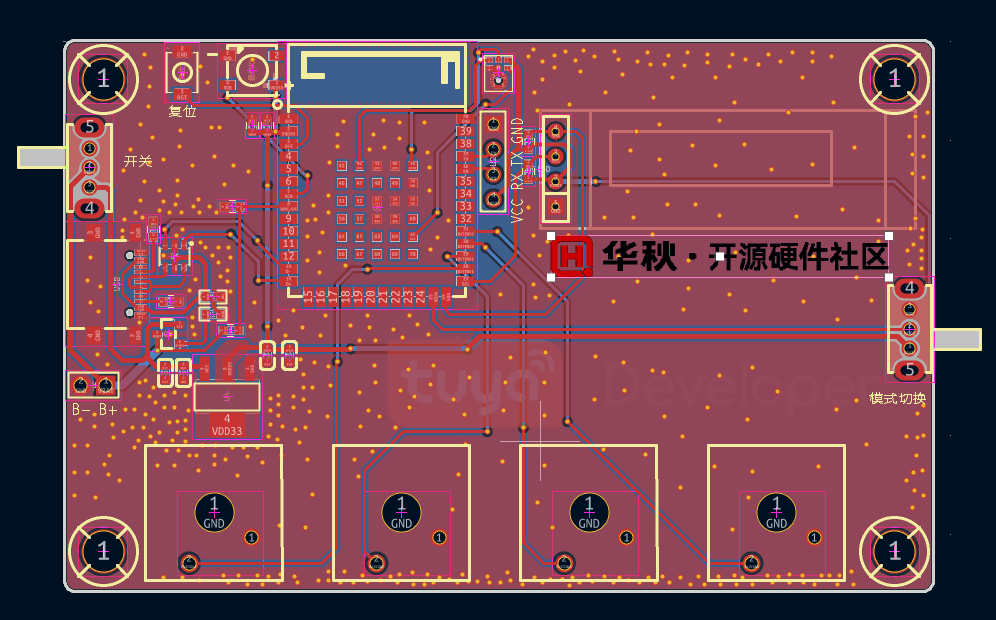

六、PCB 设计说明

6.1 布局说明

PCB 采用横向桌面键盘形态,主要布局如下:

  • 四个大按键沿板底部等距排列,便于盲按和形成肌肉记忆;

  • OLED 位于板上方,处于正常视线范围内;

  • T5-E1 模组位于中上区域,缩短信号到各功能模块的连接距离;

  • 电源开关与模式切换开关分别布置在板两侧,降低误操作概率;

  • USB、电源和调试相关器件集中在板边缘,便于插拔与测量;

  • 四角设置安装孔,方便与底壳、面板或铜柱固定;
