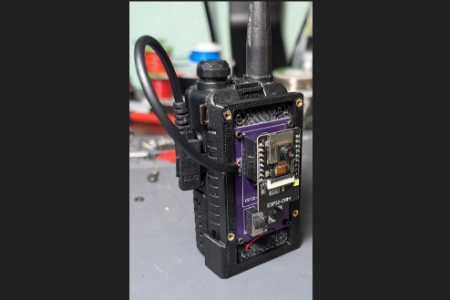

野外应急通信便携慢扫描电视图像采集发射背包封面
oshw_hqzl2026-07-23 16:55:47CC BY-NC-SA 4.0
10
Star

PCBA
该项目存在多块PCBA，可切换查看

Kicad_v1.0
Kicad_v1.1
Kicad_v1.2

设计文件

KiCad图标Kicad_v1.0.zip65.52KB（0次下载）

EDA查看器

复制嵌入代码

详细介绍

一、项目概述

本开源项目是一套面向业余无线电爱好者开发的便携式外设硬件与固件方案。设备搭载 ESP32-CAM 图像采集模块，可外接至宝锋 UV-5R 手持对讲机（HT 手台），将普通模拟对讲机改造为具备静态图像无线传输能力的便携拍摄终端，依托SSTV（慢扫描电视，Slow Scan Television）通信标准，实现无线电通联过程中的图片远距离传递。

在传统业余无线电语音通联基础上增加图文传输能力，可适用于野外无线电活动、无线电赛事、户外应急通信演练等场景。项目全部资料（PCB 工程、3D 外壳模型、Arduino 源码）开源，爱好者可自行采购元器件制作组装。

二、工作原理

  1. 图像采集：ESP32-CAM 摄像头模块完成实景拍摄；

  2. SSTV 音频编码：主控对图像像素数据进行运算转换，生成标准 SSTV 模拟音频波形；

  3. 电台发射：音频信号接入宝锋 UV-5R 麦克风输入接口，硬件电路自动控制 PTT 发射按键；

  4. 无线传播：对讲机将携带图像信息的音频信号以无线电射频信号向外发射；

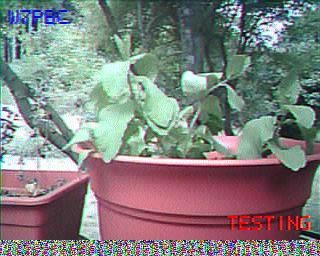

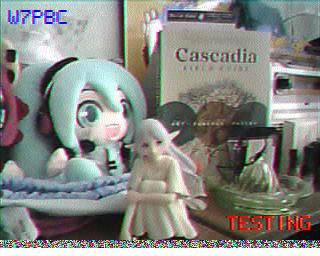

  5. 接收解调：远端另一台对讲机收到信号后，音频输出接入电脑 / 终端，使用 MMSSTV、Robot36 等 SSTV 解码软件还原原始图片。

通俗理解：把照片转换成特殊音频，依靠对讲机语音信道进行远距离传递，接收端再把音频还原成图片。

三、硬件设计说明

整套外设为独立外挂背包式结构，适配宝锋 UV-5R 机身，硬件历经多版本迭代：

  1. v1.0 版本

    全通孔手工焊接方案，电路包含稳压电源、PTT 控制回路、功能按键、蜂鸣器、ESP32-CAM 底座。结构简单，但需要额外外接调试板完成固件烧录与串口监控。

  2. v1.1 版本（主流选用）

    分为两个子型号：

  • v1.1.1（推荐）：搭载 CH340C 芯片，支持 USB-C 接口直连电脑，自带 CC 识别电路，支持标准 USB Type-C 线材；

  • v1.1.0-FT231XS：采用 FT231XS USB 转串口芯片，缺少 CC 配套电阻，兼容性一般，不优先推荐；

    版本保留 v1.0 全部功能，集成板载下载电路，可直接通过 USB-C 烧录程序、调试日志；缺点为元件布局紧凑，焊接难度更高。

  1. v1.2（规划开发中）

    优化布局，大部分器件更换为贴片 SMD 元器件，降低手工组装难度；计划新增内置锂电池充放电管理电路，进一步提升便携续航能力。

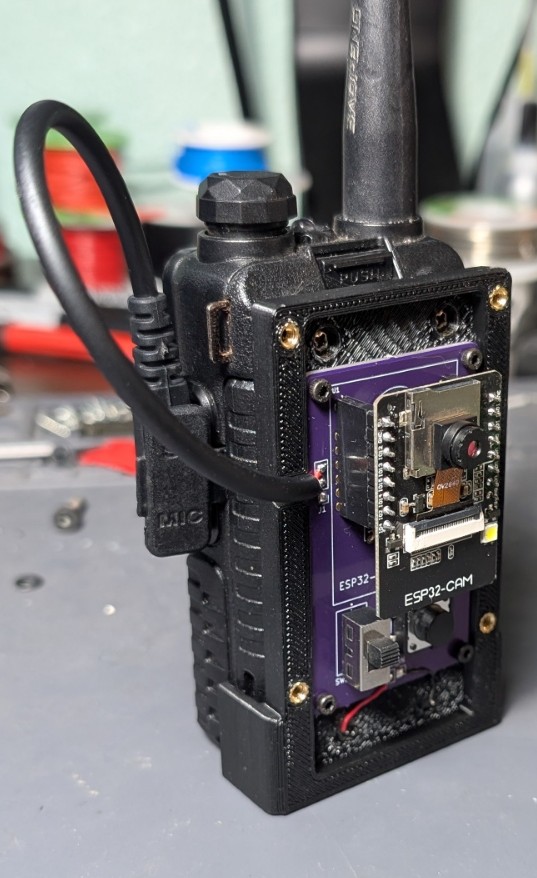

配套提供 3D 打印外壳模型（STL/STEP 文件），外壳专为宝锋 UV-5R 外形定制；外壳组装需要搭配铜柱、螺丝、对讲机车载扬声器音频线缆等辅材。

四、软件与功能特性

固件基于 Arduino 平台开发，运行于 ESP32 主控，核心功能配置：

  1. 基础自定义配置

    可自由修改开机画面文字、业余无线电呼号，开机画面会随 SSTV 图像同步发送至接收端；

  2. 摄像头参数预设

    内置两套图像参数配置（DAYLIGHT 日光模式、HOME 室内模式），使用者按需切换优化成像；

    ⚠️ 硬件限制：ESP32-CAM 传感器暗光成像性能有限，弱光线环境拍摄画质会明显下降；

  3. 硬件电平适配

    代码开放 PTT 触发电平、按键上下拉模式配置，适配不同改装接线需求；可选启用板载闪光灯，拍摄时同步点亮补光；

  4. 低功耗优化

    新版本固件集成深度休眠 / 唤醒逻辑，降低待机功耗，延长野外使用续航。

编译部署要求

在 Arduino IDE 中添加 ESP32 官方开发板仓库，开发板选型设置为AI Thinker ESP32-CAM，修改参数后编译，通过板载 USB 接口直接烧录至设备。

五、适用场景

  1. 业余无线电社群活动

    无线电猎狐、校园 / 城市业余无线电赛事，参赛人员现场拍摄实景，回传图像至控制总台；

  2. 户外探险与野外通联

    登山、露营无线电通联，分享现场环境照片；

  3. 应急通信演练

    模拟公网中断场景，依托传统模拟对讲系统传递现场图像信息；

  4. 无线电技术科普实践

    适合电子、无线电爱好者动手实践，学习图像编码、模拟音频通信、嵌入式开发知识。

六、开源协议与注意事项

  1. 开源协议划分

  • 主程序与配套驱动库：CC BY-NC-SA 4.0；

  • 3D 打印外壳模型：基于第三方开源模型二次修改；

  • PCB 硬件图纸、项目文档：采用 GPL 2.0 开源协议；

    爱好者可自由学习、制作，二次衍生开发需要遵循对应开源协议约束。

  1. ⚠️ 重要合规提醒

    在中华人民共和国境内，利用无线电设备向外发射射频信号开展业余通信，必须考取《业余无线电操作能力证书》，并完成电台设备登记验机，无证私自发射无线电信号属于违规行为。

  2. 设备兼容性说明

    原生结构、接线逻辑针对宝锋 UV-5R优化；理论音频方案可以移植到其他带音频输入的手持对讲机，但外壳结构、接线定义需要自行修改适配。

七、项目价值

该项目低成本打通了传统模拟对讲机与图像传输的壁垒，无需搭建数字中继、无需依赖手机公网。充分利用成熟低成本 ESP32-CAM 方案与普及率极高的宝锋 UV-5R 手台，门槛较低，适合广大无线电爱好者自制，为传统语音无线电通信拓展图文传输新能力。
