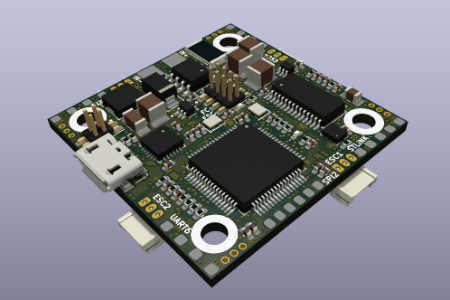

OpenDrone F405： 26×26 一体化 AIO 飞控电调开源硬件封面
oshw_hqzl2026-07-20 16:04:35MIT
15
Star1

PCBA

设计文件

KiCad图标OpenDrone_HW_AIO_FC_F405-master.zip10.04MB（4次下载）

EDA查看器

复制嵌入代码

详细介绍

一、项目整体概述

1. 项目名称与归属

项目全称：FC_ESC_STM32F405RG 26x26 All-in-One 四轴一体化飞控电调

开源仓库：phonght32/OpenDrone_HW_AIO_FC_F405，属于 OpenDrone 开源无人机系列硬件项目

开源协议：MIT License，原理图、PCB、Gerber、BOM 全部开源，允许个人学习、修改、商用复刻，无强开源绑定限制。

2. 核心产品形态

这是一块飞控 + 4 合 1 无刷电调集成单 PCB（行业简称 AIO 飞控），将多旋翼主控、姿态传感器、图像 OSD、电源降压、电机驱动、检测电路全部集成在同一块电路板上，替代传统 “独立飞控 + 外置四合一电调” 分体方案。

安装标准：26×26mm 标准机架孔距，PCB 外形尺寸 34×34mm，适配市面上绝大多数 2~5 寸穿越机机架。

3. 设计目标

  1. 简化穿越机装机布线，减少线材、焊点、故障点；

  2. 提供一套完整可直接量产的开源飞控硬件方案；

  3. 兼顾入门 DIY 玩家、无人机教学、小型多旋翼开发使用；

  4. 完整兼容 Betaflight / INAV / ArduPilot 主流开源飞控固件。

二、完整硬件规格详解

1. 电源系统

  • 输入电压：2S~4S LiPo 锂电池（7.4V~14.8V），适配常规穿越机动力电源

  • 板载两路独立降压：

    • TPS5430：5V/5A 大功率输出，给图传、接收机、LED 灯带等外设供电

    • RT9013：3.3V/500mA，为主控、陀螺仪、气压计、OSD 芯片供电

  • 供电切换设计：板载跳线可手动开启 / 关闭 5V、3.3V 输出，适配不同外设功耗需求

  • 电压采集电路：板载分压采样，实时读取电池总电压、USB 供电电压；搭配 INA216 芯片采集总输出电流，实现电池电量、功率监控。

2. 主控运算单元

  • 芯片型号：STM32F405RGT6

  • 内核：32 位 ARM Cortex-M4，内置硬件 FPU 浮点运算单元

  • 主频：168MHz，运算性能 225 DMIPS，足够支撑高速姿态解算、PID 控制、数字滤波、OSD 字符渲染多任务并行运行

  • 调试接口：标准 JTAG/SWD 下载口，支持固件烧录、在线调试、变量监控。

3. 姿态与环境传感器

全部 I2C 总线挂载，统一由主控采集数据：

  1. MPU6000：6 轴 IMU（3 轴陀螺仪 + 3 轴加速度计），高速 SPI 通信，抗震动，穿越机标准姿态传感器；

  2. BMP280：高精度气压计，提供高度数据，用于定高、返航、高度锁定功能；

  3. INA216：高精度电流采样芯片，实时采集整机放电电流，计算功耗、剩余电量。

4. 通信外设接口

接口

引脚定义

典型用途

UART1

PA9(TX) / PA10(RX)

接收机、无线遥控

UART3

PB10(TX) / PB11(RX)

GPS 模块

UART4

PA0(TX) / PA1(RX)

数传电台

UART6

PC6(TX) / PC7(RX)

拓展外设

SPI2

PB12(CS) / PB13(CLK) / PB14(MISO) / PB15(MOSI)

MPU6000 高速陀螺仪

I2C2

PB10(SCL) / PB11(SDA)

BMP280 气压计、拓展 I2C 外设

  • 内置 AT7456 OSD 芯片：无需额外硬件，直接叠加飞行参数（电压、电流、高度、PID、信号强度）到模拟图传画面。

5. 人机交互与外设输出

  • 电源指示灯：红色 LED（PB7），上电常亮，标识整机供电正常；

  • 状态指示灯：蓝色 LED（PB6），飞控自检、故障、锁定 / 解锁状态提示；

  • RGB 灯带接口：独立驱动引脚，支持机臂氛围灯、警示灯；

  • 蜂鸣器：PC13 驱动，上电提示音、低电压报警、丢信号报警、解锁提示；

  • USB 接口：PA11 (D+) / PA12 (D-)，连接电脑地面站，固件刷写、参数调参。

6. PCB 硬件工艺设计

  • 板层结构：8 层 PCB（顶层信号 F.Cu + 6 层内层分割电源 / 地层 + 底层信号 B.Cu）

    分层作用：

    1. 内层多层完整地层，大幅降低电磁干扰，隔离电机大电流功率回路与传感器微弱模拟信号；

    2. 独立大功率电源层，承载电调大电流走线，降低铜箔发热、压降；

    3. 数字、模拟分区布线，规避陀螺仪、OSD 等高精度器件被电机噪声干扰。

  • 尺寸：PCB 外形 34mm×34mm，固定孔对角 26×26mm，标准穿越机通用安装规格。

三、功能与使用流程

1. 整机工作逻辑

  1. 接入 2~4S 锂电池上电，TPS5430、RT9013 启动，为主控、传感器、电调供电；

  2. STM32 主控上电自检，读取 MPU6000 姿态数据、BMP280 高度、INA216 电流电压；

  3. 接收机通过 UART 下发遥控指令，主控运行姿态解算、PID 控制器，输出 PWM 驱动四路无刷电机；

  4. AT7456 OSD 实时叠加飞行数据至模拟图传，地面画面可视化查看飞行状态；

  5. 蜂鸣器、LED 同步反馈设备工作状态，低电压、失联等异常自动报警。

2. 软件兼容性

  • 地面站：Betaflight Configurator、INAV Configurator、Mission Planner

  • 固件系统：Betaflight（竞速穿越机首选）、INAV（带 GPS 定高返航）、ArduPilot（专业多旋翼测绘）

  • 拓展能力：支持 GPS 定位、返航、失控保护、LED 灯带动态效果、模拟图传 OSD、黑盒数据记录。

四、项目优势与适用人群

核心优势

  1. 高度集成化：飞控 + 四合一电调一体，减少外部接线，降低装机难度与故障概率；

  2. 通用标准化：26×26 行业通用孔距，兼容市面绝大多数穿越机机架；

  3. 完整开源无限制：MIT 协议，个人学习、商业量产、二次改版均无版权约束；

  4. 专业多层 PCB 设计：8 层板隔离功率与信号，抗电机电磁干扰，飞行姿态更稳定；

  5. 外设齐全：原生自带 OSD、气压计、电流电压检测，无需额外加装拓展模块；

  6. 高性能 F4 主控，算力充足，支持高速竞速、长航时定高航拍等多种飞行场景。

适用人群 / 场景

  1. 穿越机 DIY 爱好者：自制竞速、花飞无人机，降低装机成本；

  2. 高校 / 培训机构无人机教学：完整开源硬件，用于嵌入式、PCB、飞控算法实训；

  3. 小型无人机研发：低成本自研多旋翼平台，可二次修改电路适配定制功能；

  4. 硬件工程师学习案例：参考 8 层功率信号混合 PCB 布线、无人机电源、传感器电路设计；

  5. 小型商用无人机原型开发：可直接基于该硬件改版量产。

五、注意事项

  1. 供电限制：仅支持 2~4S 锂电池，禁止接入更高电压电池，会烧毁降压与主控芯片；

  2. 跳线设置：初次使用需确认 5V/3.3V 跳线，避免外设供电过载；

  3. 电磁兼容：8 层 PCB 虽优化干扰，但装机时仍需规范电机走线，减少陀螺仪噪声；

  4. 开源说明：MIT 协议允许商用，但保留原作者版权声明，二次改版建议标注原项目来源。

六、项目地址

https://github.com/phonght32/OpenDrone_HW_AIO_FC_F405
