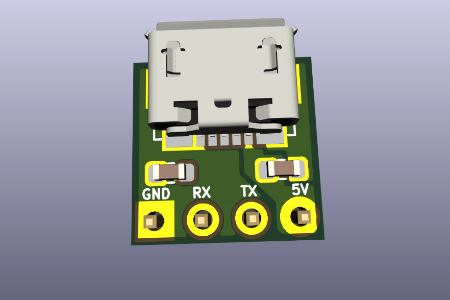

CH330_Hardware — USB-UART 转换器

我制作这块板子是因为想玩玩 CH330N，它是一款无需晶振、单价不到 $0.35 的 USB UART 转换芯片，采用 SOIC-8 封装。由于这些芯片可以从 LCSC 买到，我就顺手设计了一块板子，一起下单了。

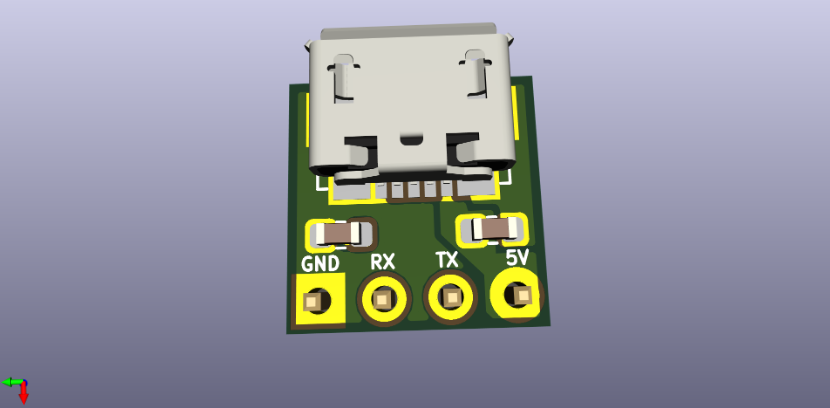

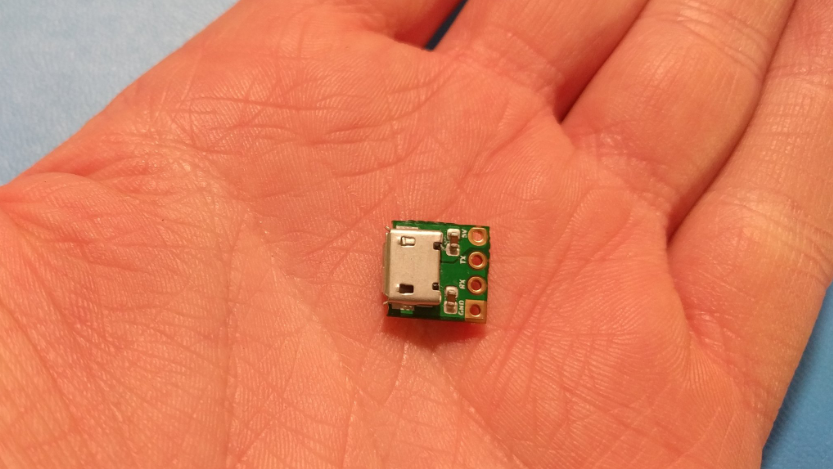

由于这款芯片非常小（其他 USB UART 转换器至少也是 QFN 或 SOIC-16 封装），我不想让板子做得太大。因此，我开发了这款 10×10mm 的 USB UART 转换板，搭载了 CH330N 和 micro-USB 接口。焊接起来有点费劲，建议先用回流焊焊接 USB 接口，然后手工焊接 CH330N（和 LED）。如果你想批量订购这些板子，我建议你拼板。

CH330N 在系统中枚举为 CH340 或 CH341，传输速度最高可达约 2Mb/s。
