风扇测试适配器

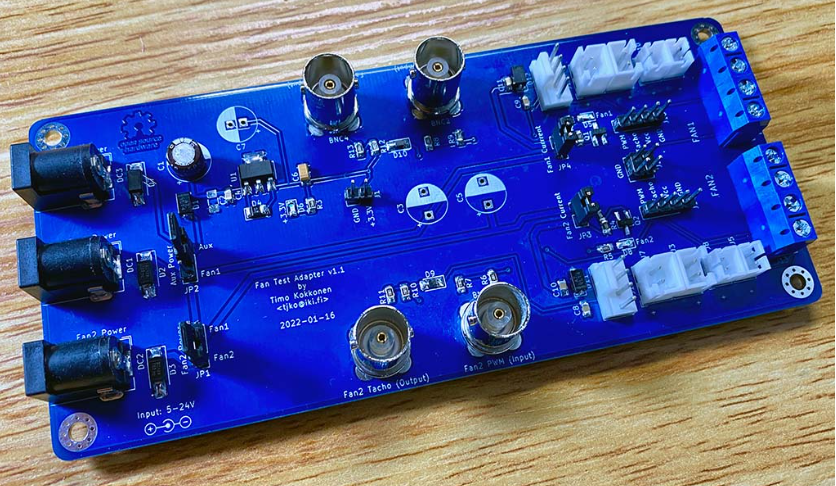

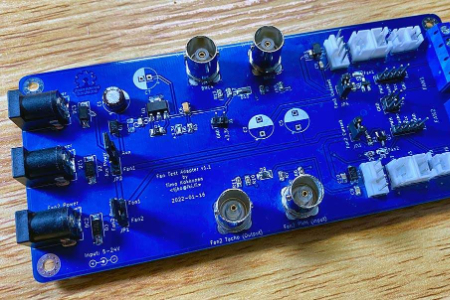

用于轻松测试 PC（PWM）风扇的适配器 PCB 板。

该适配器旨在简化 PC 风扇的特性测试。它主要面向 PWM 风扇，但对 3 针 PC 风扇也很有用。适配器还配有常见的 JST 连接器，可用于常见的 2 针风扇。

该适配器在 Fanpico（一款智能 PWM 风扇控制器）的开发和测试中用于"模拟"主板风扇输出。

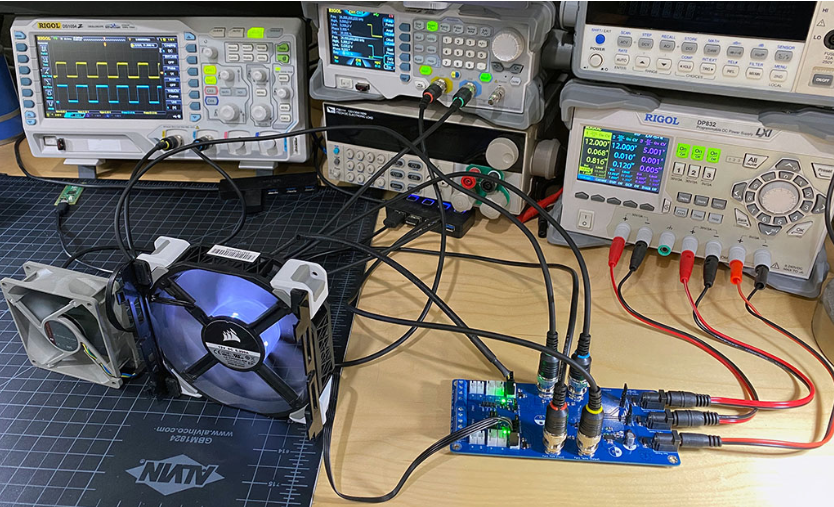

适配器设计用于配合以下设备使用：

• 3 通道可编程电源（但 1 或 2 通道电源也能正常工作）

• 2+ 通道示波器（或频率计）

• 2 通道信号发生器D

使用说明

这只是用于轻松测试/控制 PWM 风扇的适配器。如果使用不当，很容易损坏风扇等……

电源接口

风扇测试适配器有三个 DC 电源插孔。仅使用"风扇 1 电源"插孔供电即可工作，但根据适配器的使用方式，可能需要使用全部三个插孔。

辅助电源 (AUX Power)

可用于为板子本身供电（3.3V 电源轨、LED 等）。如果通过测量风扇 1/风扇 2 连接器的供电来进行风扇功耗测量时，这会很有用。

使用此接口时，请确保跳线 Aux Power 设置为 Aux 位置（且 Fan2 Power 跳线设置为 Fan2 位置）。

推荐供电电压为 5V（但如果需要，最高可使用 24V）。

风扇 1 电源 (Fan1 Power)

用于为风扇 1 供电。此外，如果未使用 AUX Power，可以将 Aux Power 跳线设置为 Fan1 位置。

推荐供电电压为被测风扇的额定电压（电压应在 5V 至最高 24V 范围内）。

风扇 2 电源 (Fan2 Power)

用于为风扇 2 供电。如果使用此接口，请记得将 Fan2 Power 跳线设置为 Fan2 位置。

推荐供电电压为被测风扇的额定电压（电压应在 5V 至最高 24V 范围内）。

跳线

风扇 1 电流 (Fan1 Current)

常闭。可通过拔下跳线并在引脚上连接电流表，来精确测量风扇 1 的功耗电流。

风扇 2 电流 (Fan2 Current)

常闭。可通过拔下跳线并在引脚上连接电流表，来精确测量风扇 2 的功耗电流。

辅助电源 (Aux Power)

跳线，用于选择板子本身（3.3V 电源轨）的供电来源：Fan1 Power 电源接口还是 AUX Power 电源接口。

风扇 2 电源 (Fan2 Power)

跳线，用于选择风扇 2 的供电来源：Fan1 Power 还是 Fan2 Power 电源接口。

BNC 接口

风扇 1/风扇 2 PWM（输入）

用于输入 PWM 信号以控制风扇转速。通常（对于 PC 风扇）这是 25kHz 的 PWM 信号（0-5V）。

风扇 1/风扇 2 转速（输出）

适配器将风扇的开集电极转速计输出转换为 3.3V TTL 信号。因此通常可以直接安全地用 3.3V（或 5V）微控制器读取。

制作说明

• 请参阅 PCB 部分了解如何制造 PCB（目前制造这些 PCB 只需几美元）。

• 所需元件清单可在此处找到：BOM（物料清单）

• 某些元件是可选的（但可以提供一些保护），详情请参阅：原理图

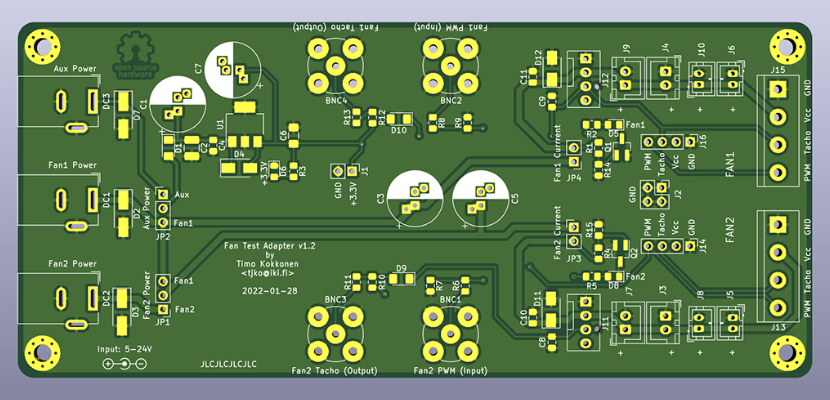

PCB（Gerber 文件）

可发送给 PCB 制造商（如 JLCPCB 等）的 Gerber 文件：

• PCB 版本 1.2

哪里可以购买？

目前这只是一个 DIY 项目。不过，PCB 偶尔会在以下网站限量供应：eBay
