2D 圣诞树（2d-xmas-Tree）

一个 DIY 扁平圣诞装饰品，使用 ATtiny25 单片机、20 颗 LED 和一枚纽扣电池

DIY 2D 圣诞装饰品

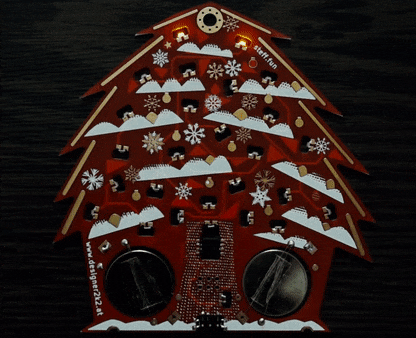

（此处为成品演示动图）

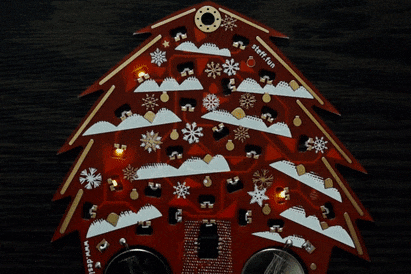

这是一块纯二维的 PCB，所有元器件都嵌入在 1.6 毫米厚的电路板本体之中。

元器件借助半孔（castellation）工艺嵌入 PCB 内。

这里包含全部文件：ATtiny 的代码和 PCB 的 KiCad 工程文件，开源硬件（OSHW）！

创建你自己的闪烁图案

有一个图形化的小工具可以帮你设计图案：自己动手做一个（https://designer2k2.github.io/2d-xmas-tree//）

制作方法详见 Wiki 页面：https://github.com/designer2k2/2d-xmas-tree/wiki

Wiki：制作教程

PCB 电路板

PCB 应为 1.6 毫米厚，这样才能把元器件藏在板内。

作者是在这里打样的：dirtypcbs.com（ DirtyPCB ）。这家的半孔工艺处理得很好；如果你找其他厂家下单，请先确认他们关于半孔的规则。

工程文件使用 KiCad 5.0.1 制作。

PCB 的大部分区域是为了呈现圣诞树或房子的造型，利用了不同层叠加混合出的不同颜色。这里有一篇介绍 PCB 可做出哪些颜色的好文章：https://hackaday.com/2018/06/11/ask-hackaday-what-color-are-your-pcbs//

物料清单（BOM）

可交互版本的 BOM 见此处：Interactive BOM

表格

组装

组装过程可以观看这个 YouTube 视频：https://www.youtube.com/watch?v=K6z7--RqQHQ

LED

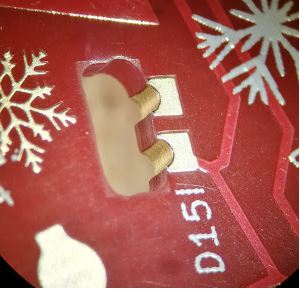

焊接 LED 时，让阴极对准丝印横线一端，如图所示。

ATtiny

ATtiny 的引脚需要紧贴芯片本体剪短，这样才能放进板上的开槽里。

电池

用非常细的导线为电池编织一个类似"蜘蛛网"的固定结构，但注意不要短路！然后用胶带把它固定到位。

软件

Arduino IDE

使用 Arduino IDE 给 ATtiny 烧录程序。你需要先在开发板管理器中导入 ATtiny，才能获得对它的支持。

ISP 编程器

把程序烧进 AVR 芯片需要一个 ISP 编程器。（此处为 ISP 引脚定义图）

一些 Arduino 板子可以通过 ArduinoISP 变成 ISP 编程器：https://www.arduino.cc/en/Tutorial/ArduinoISP

熔丝位（Fuse）设置

ATtiny 应设置为 1MHz 内部时钟。使用 Arduino IDE 时，先点"烧录引导程序（Burn Bootloader）"来设置熔丝位，然后再上传程序。

修改闪烁图案

要修改图案，请使用图形化界面：https://designer2k2.github.io/2d-xmas-tree//
