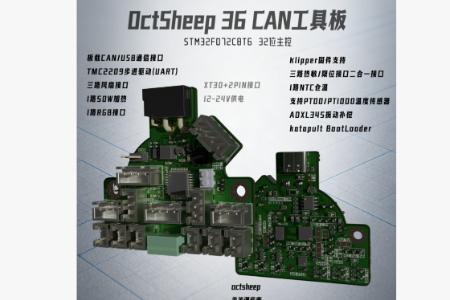

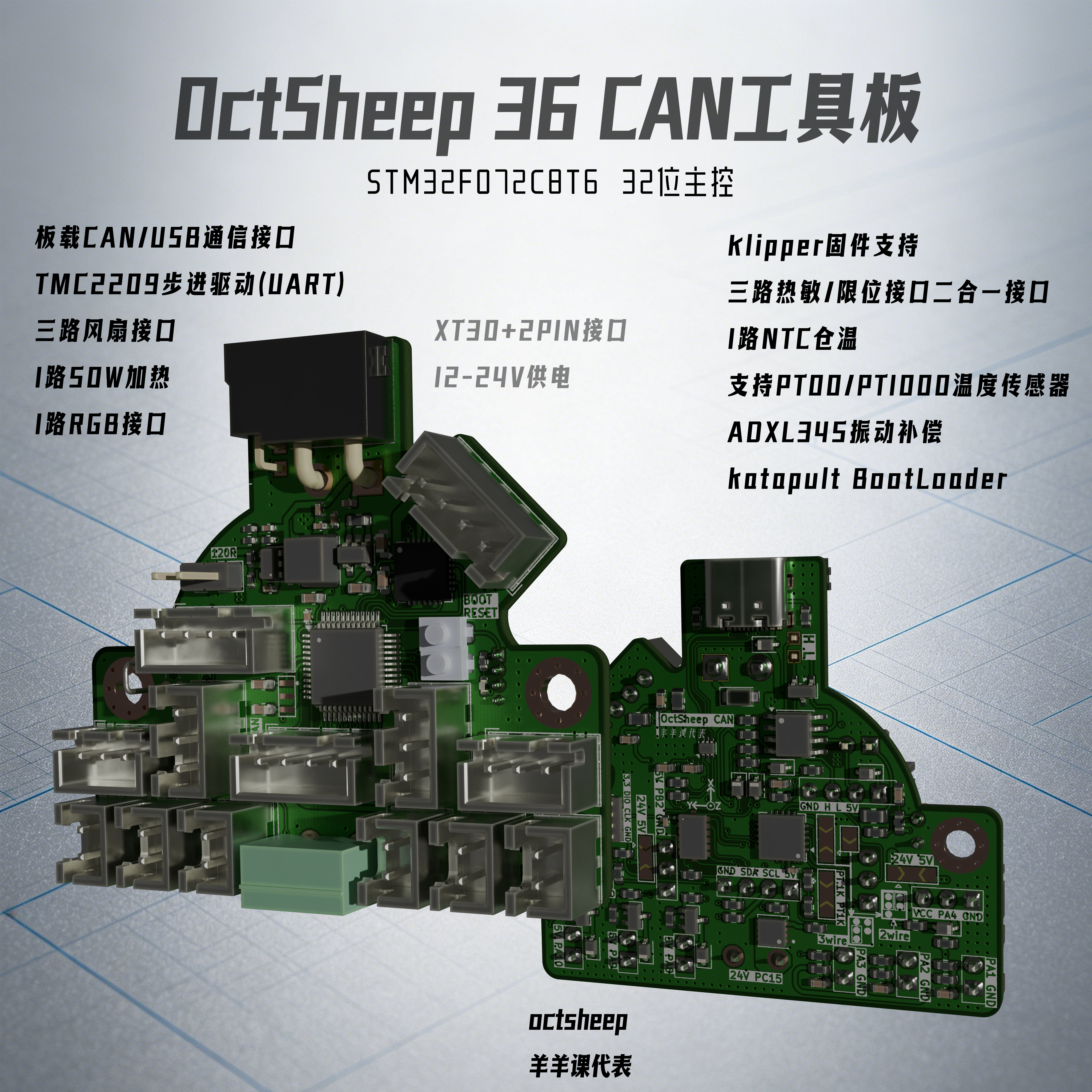

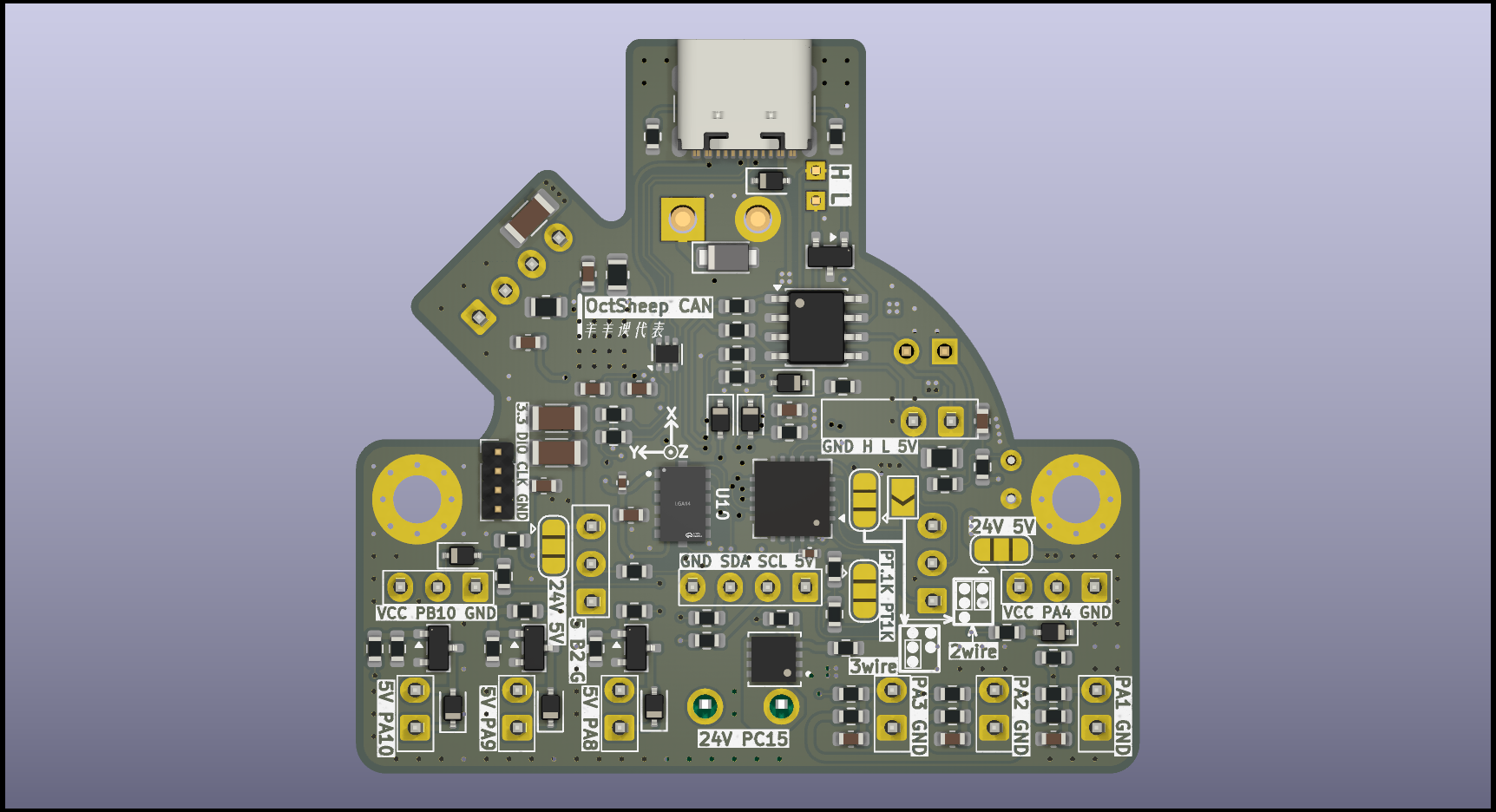

项目概述

本主板是一款专为Klipper固件深度优化的高性能3D打印机运动控制主板工具头，采用高性能32位ARM Cortex-M0处理器，以“高集成、强扩展、易上手”为设计理念，将CAN总线通信、静音驱动、振动补偿等高端功能集于一身，为DIY玩家和专业用户提供一套稳定可靠的3D打印控制解决方案。

与传统的分散式模块拼接方案不同，本主板采用高度集成化设计，将原本需要外接拓展板才能实现的功能全部板载集成——从CAN通信、LIS2DW加速度计到多路风扇与加热控制，一板搞定。接线更少、故障点更低，系统稳定性和可靠性远超零散模块拼凑的方案。

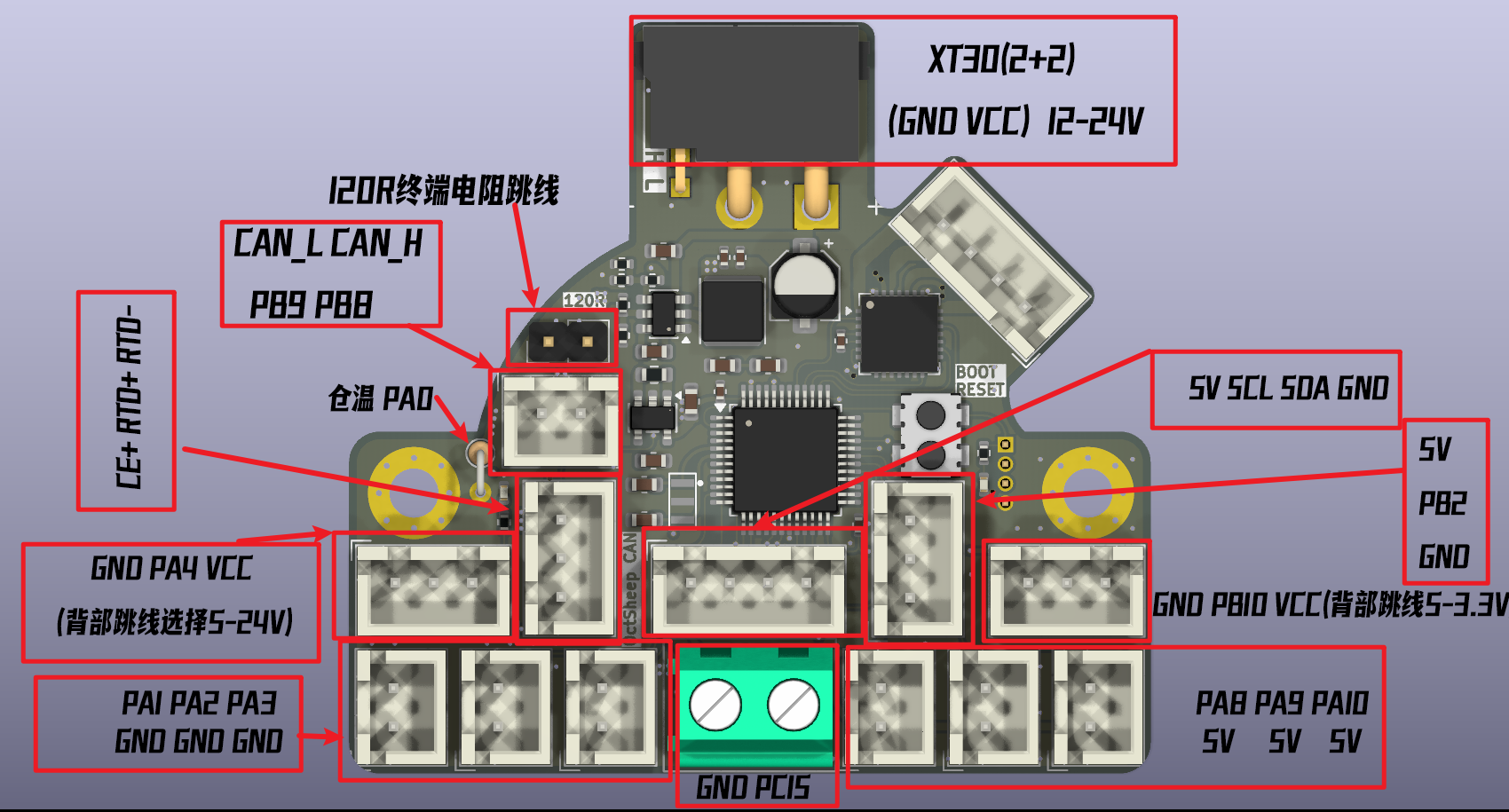

硬件规格

核心功能详解

🔌 双通信自由选择——CAN+USB

主板同时支持USB与CAN总线两种通信方式。USB模式适合快速上手、直连树莓派等上位机；CAN总线模式则面向追求极简布线的进阶用户——仅需一对双绞线即可同时完成通信与供电，替代传统方案中从主板到工具头的十几根繁杂线缆。

对于没有CAN接口的上位机，主板还支持USB-CAN桥接功能，通过USB接口即可桥接CAN协议，向下兼容性极佳。CAN总线采用差分信号传输，抗干扰能力强，传输距离远，特别适合机箱封闭、远置主控的改装场景。

🤫 TMC2209静音驱动（UART模式）

搭载ADI/Trinamic TMC2209步进电机驱动芯片，采用先进的StealthChop2静音斩波技术，能将电机运行噪音降低至几乎不可察觉的水平。通过UART接口可实现丰富的参数配置——运行电流、保持电流、静音阈值等均可软件调节，无需反复插拔跳线帽。

相比传统A4988等驱动方案，TMC2209在静音性能上实现质的飞跃，打印过程近乎无声，同时大幅减少机械振动，提升打印精度与表面质量。

🌡️ 完善的热管理——三风扇+大功率加热

三路独立风扇接口：散热风扇、耗材冷却风扇、机箱风扇可分开独立控制，互不干扰。每种风扇均可根据实际温度或打印状态独立调节转速，实现精准热管理。

50W大功率加热接口：采用大电流MOS管驱动，热床或挤出头加热稳定可靠，不跳闸、不过热。

🌡️ 高精度温度传感——支持PT100/PT1000

板载MAX31865高精度测温芯片，支持2/3/4线制PT100及PT1000铂电阻温度传感器。PT100/PT1000测温范围宽（-200~600℃）、精度高（±0.1℃），特别适合高温打印场景（如PC、尼龙、PEEK等工程塑料），测温稳定可靠，为高温打印保驾护航。

三路热敏/限位二合一接口：每路接口均可灵活配置为热敏电阻测温或限位开关输入，接线精简，省去多余布线。

独立NTC仓温检测接口：精准监控机箱内部温度，为封闭式打印机提供温控数据支撑。

📊 LIS2DW振动加速度补偿

板载LIS2DW三轴加速度计，与Klipper固件深度集成。通过Klipper内置的共振测量功能，可自动测量打印机各轴的共振频率，并自动校准Input Shaper参数，有效消除打印波纹、振纹。

无需外接额外模块，无需繁琐接线，主板到手即可进行共振补偿校准，让高速打印也能拥有光滑细腻的表面质量。

🚀 Katapult BootLoader——免插拔线上升级

预装Katapult引导程序（原CanBoot），支持通过上位机指令一键更新Klipper固件，无需拆机、无需插拔存储卡、无需按任何按键。

使用方法极为简单：快速双击复位按钮或快速断电两次即可进入Katapult模式，通过一条指令即可完成固件刷写。固件升级从此告别繁琐操作，线上升级超方便。

🎨 RGB灯效接口

预留1路RGB灯效接口，可加装RGB氛围灯带，支持个性化灯光改装。打印状态指示、个性化装饰、夜间照明——让您的打印机不仅是工具，更是桌面艺术品。

适配优势

✅ 原生Klipper深度适配

主板针对Klipper固件进行深度优化，到手即可直接刷写，配套配置文件齐全。无论您是初次接触Klipper的新手，还是经验丰富的DIY玩家，都能快速完成部署。Klipper将复杂轨迹计算卸载至树莓派等高性能主机，MCU端专注高确定性脉冲生成与IO采集，充分发挥硬件潜力。

✅ CAN总线方案——极简布线

传统3D打印机采用“一块大板集成所有功能”的架构，所有外设通过排线直连主板，线缆数量庞大、容易缠绕、易受干扰。而CAN总线方案采用分布式架构——主控板通过CAN总线连接工具头控制板、多色控制板等从设备，仅需两根信号线即可完成所有通信。长线安装抗干扰强，适合机箱封闭、远置主控的改装场景。

✅ 高度集成——省去外接拓展板

传统方案要实现CAN通信、LIS2DW加速度计、PT100高精度测温等功能，往往需要外接多个拓展模块——CAN适配器、加速度计模块、MAX31865模块等等。本主板将这些功能全部板载集成，一板搞定所有需求。接线更少、故障点更低、稳定性远超零散模块拼接。

应用场景

• 高性能FDM 3D打印机：作为主控核心，驱动Voron 2.4、Trident等开源机型

• 多色/多耗材打印系统：配合CAN工具板，实现ERCF等多色系统的简洁布线

• 高速打印改装：LIS2DW共振补偿 + Klipper高速运动规划，释放打印机速度潜力

• 静音打印升级：TMC2209静音驱动，让打印机在卧室、办公室也能安静运行

• 封闭机箱改装：CAN总线抗干扰强、远距离传输，完美适配全封闭打印机
