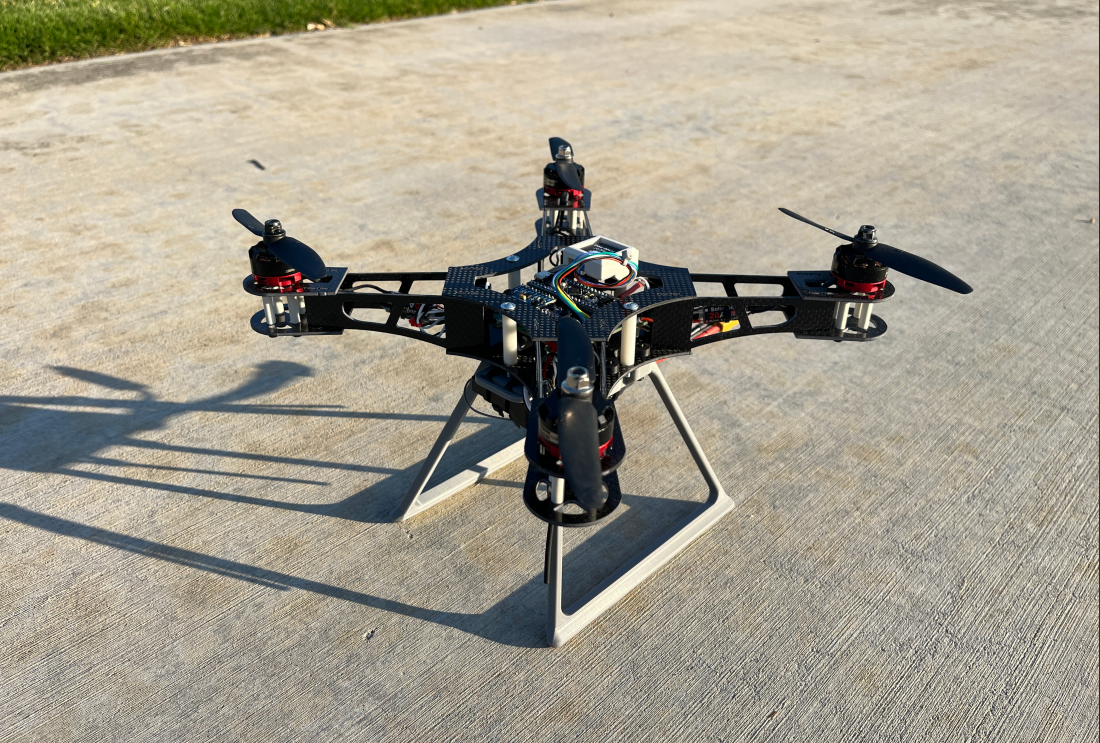

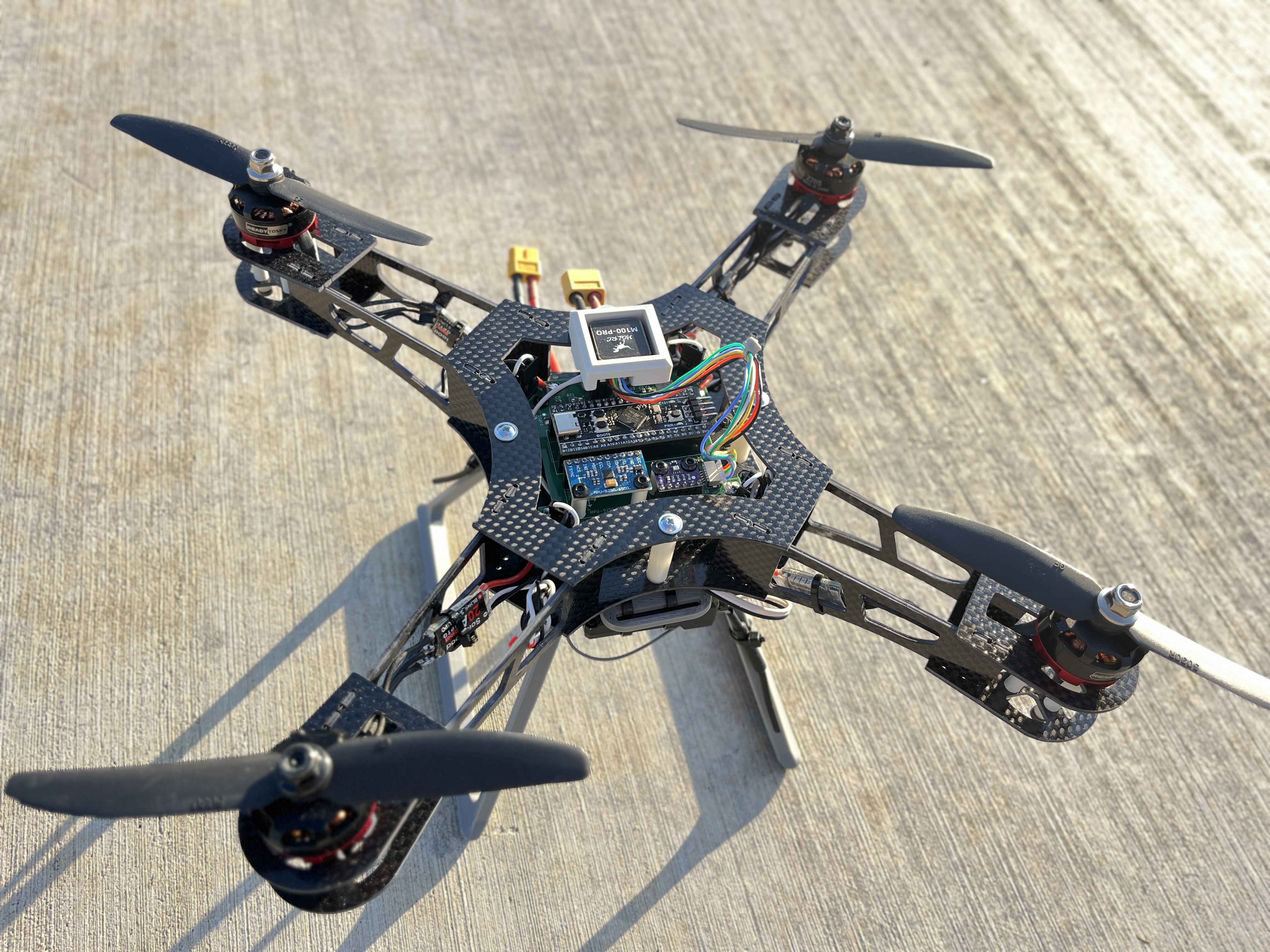

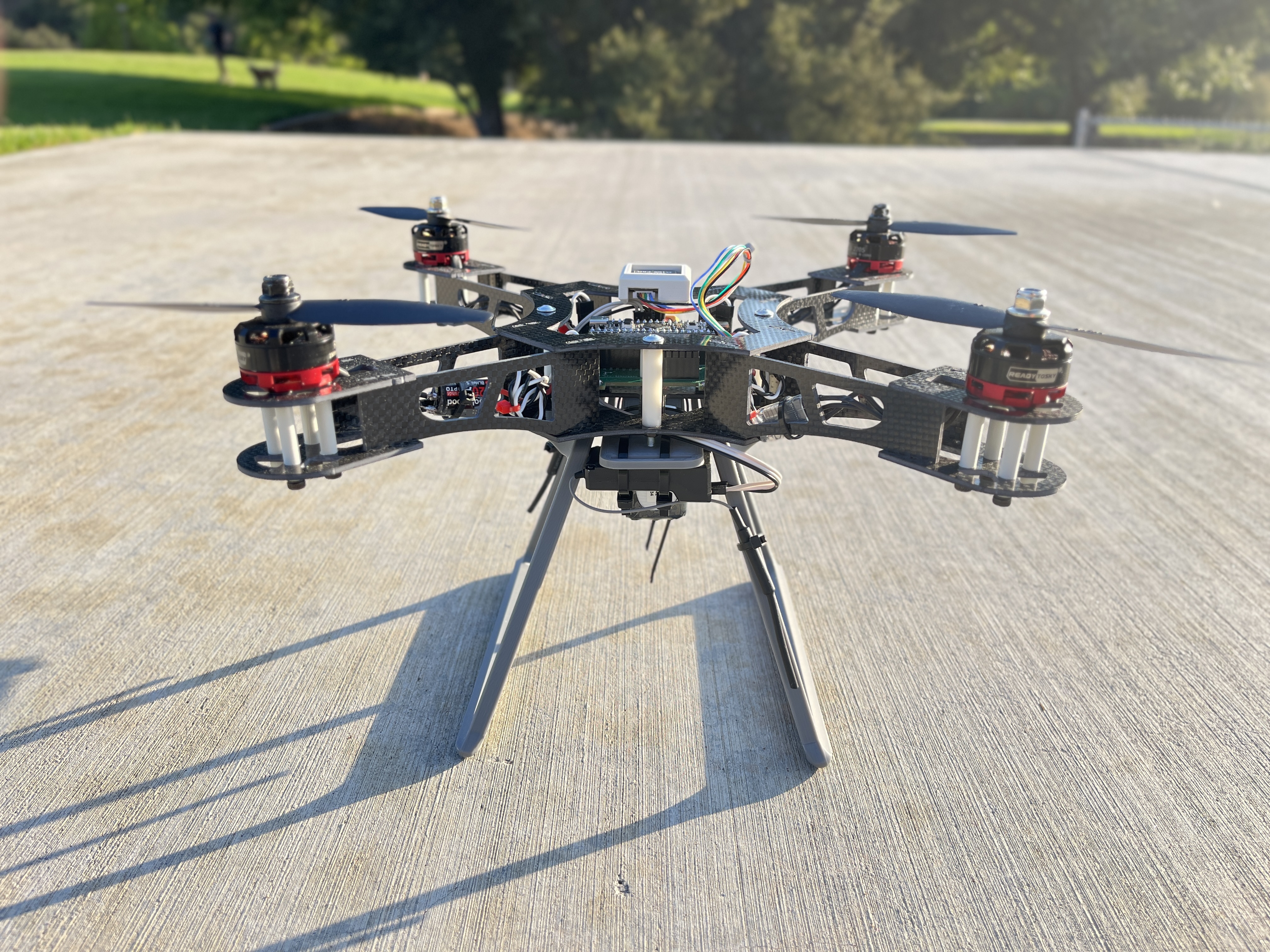

STM32-Quadcopter 低成本四旋翼无人机

PCBA

设计文件

1.Electronics.zip3.67MB（5次下载）

EDA查看器

一、项目概述

1. 项目定位

STM32-Quadcopter 是一套机械结构、硬件电路、飞控固件全链路开源的 DIY 四旋翼飞行器方案，以低成本、高可复刻性为核心设计目标，面向嵌入式开发学习者、高校科创 / 毕业设计、无人机教学实验场景。项目依托 STM32F411 Blackpill 开发板作为飞行控制器，深度移植适配 INAV 6.0 开源飞控系统，配套可 3D 打印轻量化机架、自主设计硬件 PCB、完整物料清单与分步式编译、烧录、调参操作文档，所有设计文件遵循 GPL-3.0 开源协议，支持使用者自由修改、二次开发与量产加工。

2. 核心实现功能

基础姿态控制：自稳悬停、手动姿态操控、定高飞行；
拓展导航功能：外接 GPS 模块实现定点悬停、位置锁定；
多传感器兼容：支持 MPU6500 六轴惯性单元（陀螺仪 + 加速度计）、MPU9250 九轴传感（额外集成磁力计），搭配 BMP280 气压计完成高度解算；
全自主化开发：机架 3D 打印自制、PCB 打板自制、飞控源码本地编译烧录，无闭源黑盒组件。

3. 项目整体优势

低成本：核心主控采用平价 Blackpill 开发板，整机物料采购门槛低；
全开源闭环：机械模型、硬件原理图、固件源码无加密公开，支持全流程自定义修改；
落地性强：提供标准化 BOM、生产文件、接线图，新手可完整复刻整机；
教学友好：包含硬件焊接、固件编译、DFU 烧录、地面站调参全套分步教程，覆盖嵌入式、自动控制、机器人多学科知识点

二、机械结构设计（Frame）

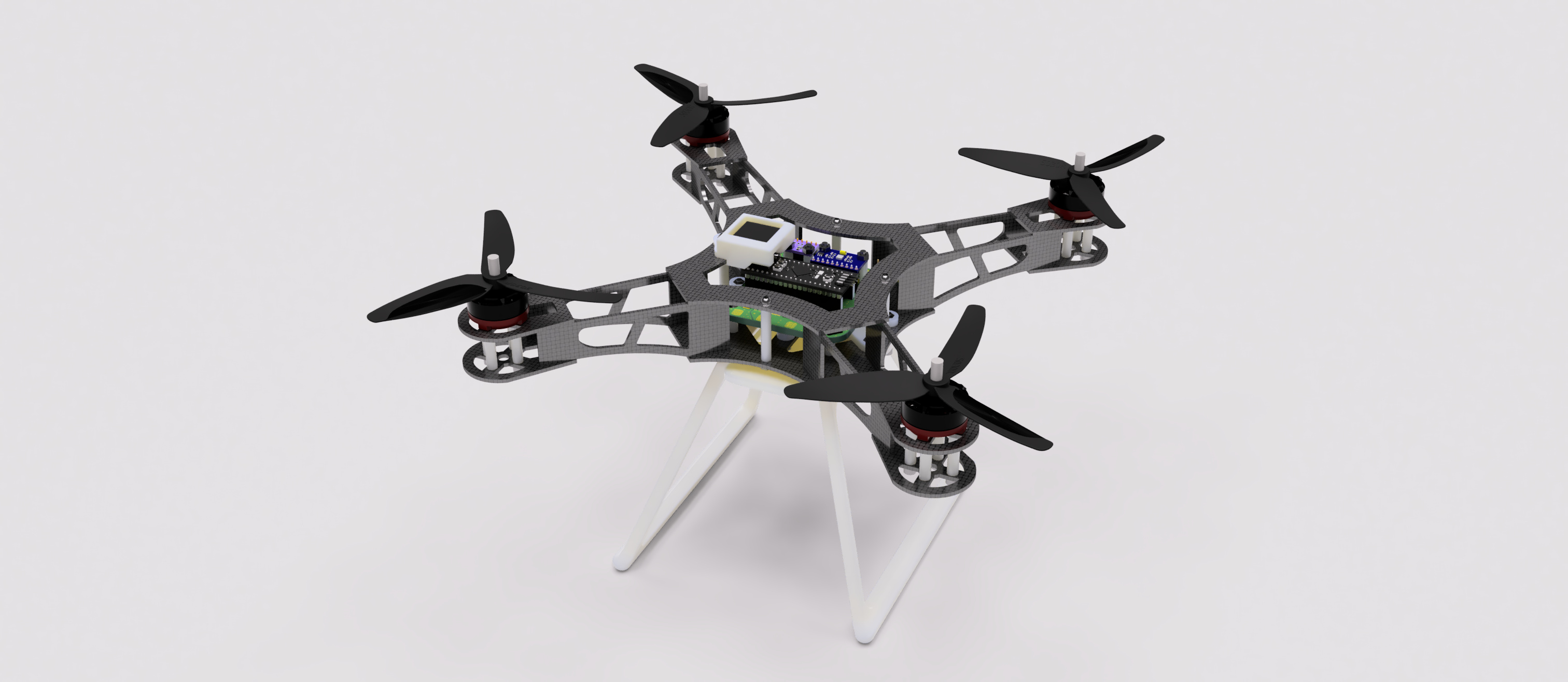

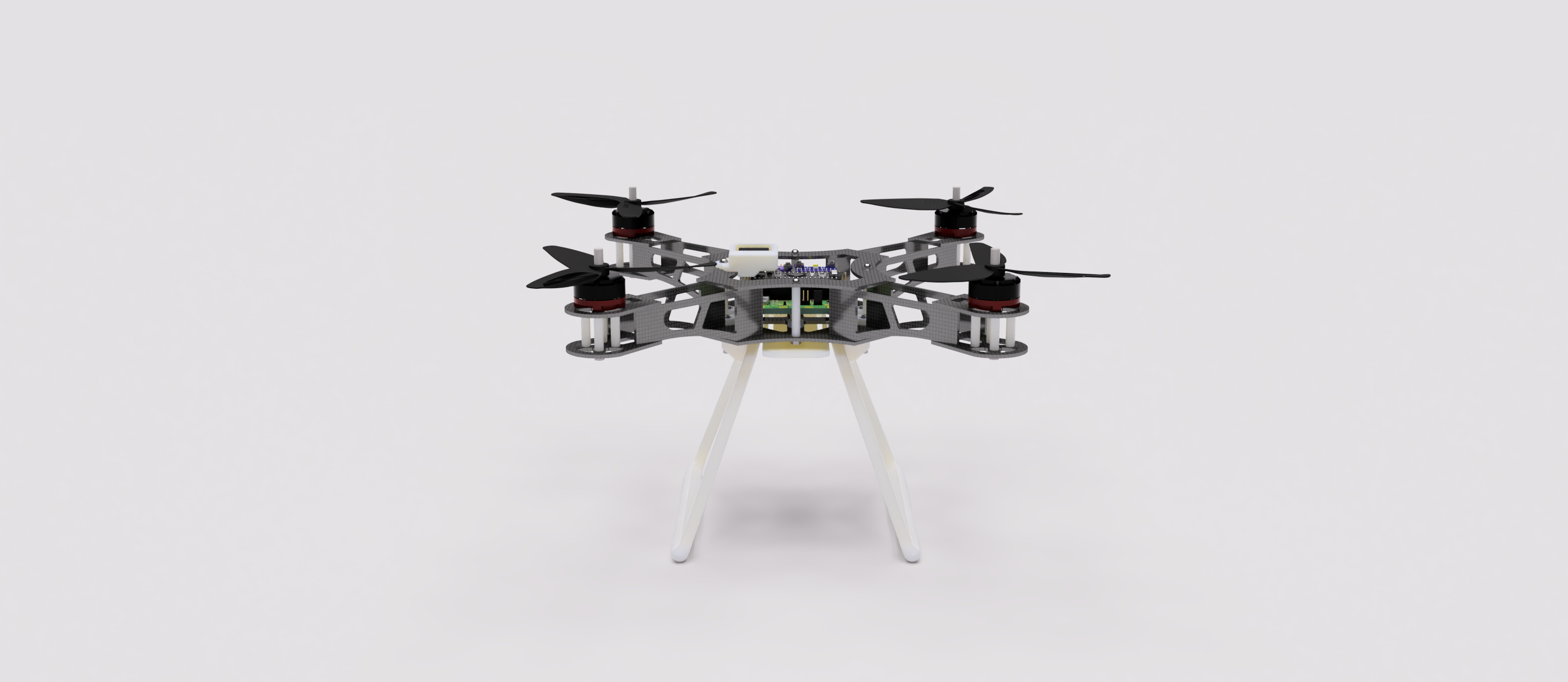

整机机架全部采用 3D 打印工艺实现，分为碳纤维填充耗材件与ABS 塑料件两套结构模型，仓库内提供完整 STEP 装配模型、STL 打印文件与加工公差适配图纸。

碳纤维增强结构件（CF Components）
机身核心受力框架、机臂连接件，推荐 20% 填充 PET-CF、PAHT-CF、PPS-CF 碳纤维耗材打印，具备高强度、轻量化、抗形变特性；模型预留加工余量，可直接下发 3D 打印生产。
ABS 塑料件（ABS Components）
电机保护支架、外壳、小型安装底座等非承重外观件，推荐 0.4mm/0.6mm 层高高强度打印参数，成本更低、成型速度更快。
机械紧固件物料清单（Mechanical BOM）
完整配套 M3 规格螺栓、尼龙隔离柱、螺母清单，标注型号、数量，无需额外选配标准件，可一次性采购组装。

三、电子硬件系统（Electronics）

1. 核心电气物料清单（Electronics BOM）

表格

器件类别	规格参数	数量	作用说明
无刷电机	RS2205 2300KV	4	四旋翼动力输出
电子调速器	BLHeli_S 20A	4	驱动无刷电机，支持快速油门响应
螺旋桨	5030 正反桨	2 套	产生升力
飞行主控	STM32F411CEU6 Blackpill	1	姿态解算、电机控制、外设通信核心
惯性传感器	MPU6500 / MPU9250	1	采集机身角速度、加速度，MPU9250 额外集成磁力计
气压高度计	BMP280	1	环境气压采集，实现定高飞行
供电电池	1500mAh 3S 锂电池	1	整机动力供电
遥控系统	FS-i6 发射机 + FS-A8S 接收机	1 套	无线手动操控飞行器

2. 硬件配套设计细节

GPS 串口电路：GPS 模块挂载 UART1 串口，文档明确 TX/RX 交叉接线规范；
电源尖峰滤波方案：推荐 330μF 电容加装于 GPS 供电端，抑制上电电压冲击，保护导航模块；
拓展预留：PCB 预留传感器、串口拓展焊盘，支持新增外设二次开发。

四、飞控固件开发（Firmware）

项目基于INAV 6.0开源飞控内核完成硬件适配，暂不兼容 INAV 7（新版时钟驱动逻辑不匹配本硬件），提供从源码拉取到固件烧录的标准化操作流程。

1. 开发环境部署

需预先配置 ARM GCC 交叉编译工具链、CMake 编译依赖，适配 Windows/Linux/macOS 多平台编译。

2. 固件移植适配流程

克隆官方 INAV 6.0 源码仓库；
将项目专属 Blackpill F411 硬件配置补丁文件导入 INAV 源码目录；
修改底层驱动：适配 25MHz 外部高速晶振、重新映射传感器、串口硬件引脚；
传感器切换适配：源码内置 MPU6500/MPU9250 两套初始化代码，通过注释切换传感器型号，MPU9250 需额外配置磁力计校准逻辑。

3. 编译与 DFU 烧录

执行 CMake 编译指令，生成适配 Blackpill 的.hex固件文件；
DFU 刷机模式：按住开发板 BOOT 按键上电，进入固件下载模式；
使用 dfu-util 工具完成固件烧录，刷机完成后通过 INAV Configurator 地面站完成整机参数校准、功能调试。

五、项目应用价值

教学实训：覆盖 STM32 嵌入式开发、IMU 姿态解算、电机驱动、自动控制、3D 建模多专业知识点，适合电子信息、自动化、机器人专业课程实验；
科创竞赛 / 毕业设计：全开源完整工程，具备机械、硬件、软件三层创新点，可在此基础上拓展视觉避障、自主巡航等进阶功能；
开源硬件实践：适合 DIY 无人机爱好者，低成本搭建可自主修改的飞行器平台，学习飞控底层驱动开发逻辑。

六、License

GPL-3.0 license

七、项目地址

https://github.com/I-M-Robotics-Lab/STM32-Quadcopter
