一、项目基础概况

1. 项目定位

Hidden-HID-v2 是开发者 enblack0 开源的第二代极致微型隐形 USB HID 注入器（隐形橡皮鸭 / Rubber Ducky），号称 “全球最小 USB 橡皮鸭”，属于红队渗透测试硬件验证项目。

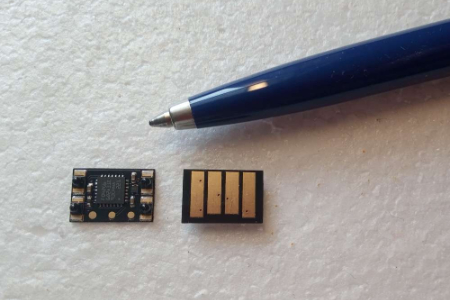

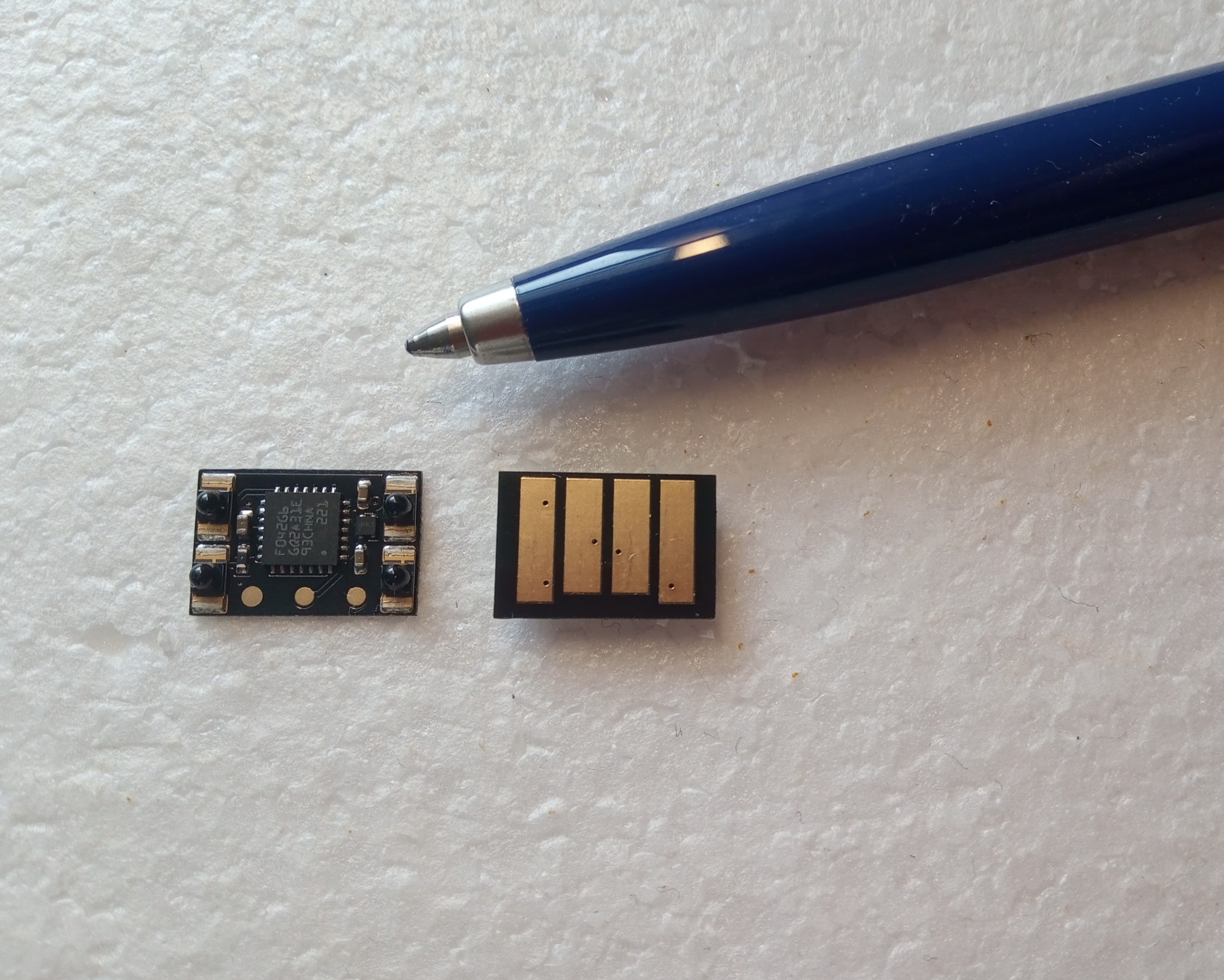

核心特点：整块 PCB 尺寸仅 12×8mm，厚度 2.2mm，可完整收纳在标准 USB-A 接口内部，无外部凸起，普通使用者很难察觉接口内加装了攻击硬件，隐蔽性远超传统 U 盘形态 BadUSB。

2. 项目诞生背景

开发者观察到标准 USB-A 接口内部存在约 12×8×2.5mm 闲置空腔，结合小型化贴片元器件技术，提出设计构想：把完整 HID 键盘模拟电路全部塞进接口内部，实现 “插入即隐藏” 的渗透硬件；v2 是初代 Hidden-HID 的迭代升级版，修复初代调试、装配、遥控三大痛点。

二、硬件架构与核心设计

1. 核心电路组成

1. 主控芯片：STM32 系列 Cortex-M3 内核单片机，内置 USB 外设，原生支持 USB HID 键盘协议与 ST 官方 USB Bootloader

2. 供电模块：微型 LDO 线性稳压芯片，将 USB 5V 输入降压至 3.3V，为单片机、红外传感器供电

3. 红外传感阵列：4 颗红外光电三极管，是本项目独家复合设计，兼具双重功能：

   • 机械支撑：充当 PCB 垫片，撑起电路板保证 USB 金属触点稳定接触，总厚度控制在 2.2mm；

   • 红外接收：接收普通电视 / 空调红外遥控器信号，远程启停按键注入，无需拔插 USB

4. 配套无源器件：贴片滤波电容、上下拉电阻，极简外围电路，无多余元件

2. V2 版本三大关键硬件升级（对比初代 v1）

（1）取消 SWD 调试引脚，改用片上 USB Bootloader

初代 v1 必须焊接 ST-Link 调试器烧录固件，每次修改脚本都要拆焊；v2 简化烧录流程：

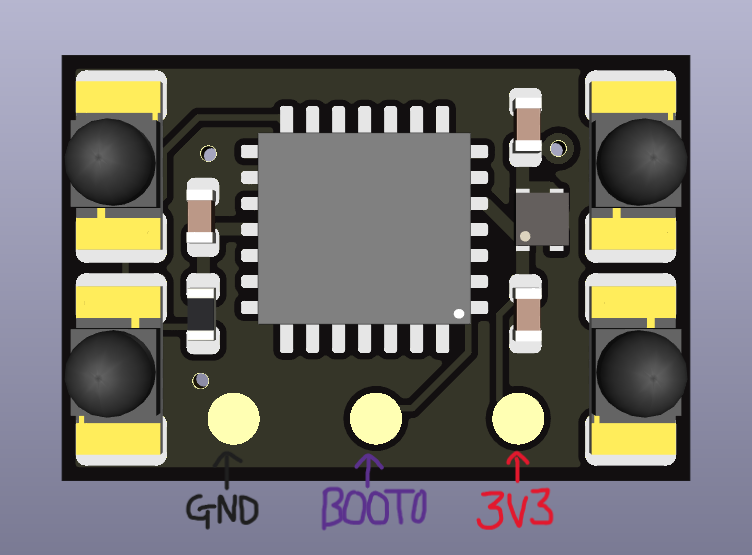

• 短接测试焊盘 BOOT0 ↔ GND：设备正常运行内置注入脚本

• 短接测试焊盘 BOOT0 ↔ 3V3：进入 ST 官方 USB Bootloader 模式，插入 USB 后用 STCubeProgrammer 直接刷写固件，无需额外调试器，大幅降低调试门槛

（2）PCB 布局重构，装配难度大幅降低

元器件全部布置在 PCB 单面，优化走线与焊盘间距，适配狭小 USB 内腔；优化板边尺寸公差，手工焊接、组装容错率更高，新手也可完成组装。

（3）红外光电管替代闲置 LED，新增远程遥控功能

初代仅用 LED 做占位支撑，无实用功能；v2 替换为红外接收三极管：

• 设备通电后持续监听红外信号；

• 按下遥控器对应按键即可触发 / 停止键盘注入，实现无物理接触远程控制，进一步提升隐蔽测试场景实用性。

3. 机械结构设计细节

• PCB 基板厚度 0.4mm，搭配 1.8mm 高度红外三极管作为支撑垫片，整体总厚度 2.2mm，完美适配 USB-A 接口 2.5mm 内部空腔；

• 拆卸方式：使用薄塑料镊子伸入接口，夹住红外三极管即可整块取出 PCB，不会损坏接口；

• 电气隔离：支撑三极管同时隔开 PCB 与接口金属外壳，防止短路。

三、固件与软件功能

1. 固件基础能力

仓库内置完整 STM32 固件工程，原生实现USB HID 标准键盘模拟：

• 主机识别为通用 USB 键盘，不会被识别为存储设备，规避多数企业 U 盘管控策略；

• 支持全速模拟全键盘按键（字母、功能键、Win/Ctrl/Alt/Shift 组合键），注入速度远快于人手操作；

• 自带基础演示 Demo：上电自动弹出终端并输出 Hello World，用户可修改源码自定义注入载荷（Windows CMD、PowerShell、macOS 终端、Linux Bash 指令）。

2. 红外遥控逻辑

固件内置红外解码程序，兼容通用家电遥控器编码：

• 插入 USB 后默认待机，不执行注入；

• 收到指定红外指令后，自动启动预设按键脚本；

• 再次接收红外信号可终止注入，全程无需拔插设备，适合长时间潜伏测试场景。

3. 固件开发流程

1. 使用 STM32CubeMX 配置单片机时钟、USB 外设、GPIO 红外引脚；

2. 编译生成 Hex 固件文件；

3. 短接 BOOT0 与 3V3，插入 USB 进入烧录模式；

4. STCubeProgrammer 连接设备，下载 Hex 固件；

5. 断开 BOOT0 与 3V3，短接 BOOT0 与 GND，上电运行自定义脚本。

四、工作流程与使用场景

标准使用流程

1. 烧录自定义攻击脚本固件；

2. 短接 BOOT0 与 GND，组装 PCB 并塞入电脑 USB-A 接口；

3. 主机识别为普通键盘，设备待机；

4. 手持红外遥控器发送信号，设备自动高速注入预设按键指令；

5. 测试完成后，用塑料镊子取出 PCB，不留明显硬件痕迹。

合法合规使用场景

1. 企业内部红队安全渗透演练：检测终端 USB 安全防护策略；

2. 网络安全教学演示：讲解 USB HID 协议漏洞原理；

3. IT 自动化运维：批量自动执行系统配置、软件安装脚本。

⚠️ 法律与安全风险警告

该设备属于键盘注入攻击硬件，未经设备所有者书面授权，在他人电脑、办公设备、公共终端使用该设备执行恶意指令，属于非法入侵计算机信息系统行为，违反《中华人民共和国网络安全法》《刑法》第 285、286、287 条，需承担民事赔偿、行政处罚乃至刑事责任，仅允许用于自有设备或官方授权安全测试。

五、项目核心优势对比传统 BadUSB

六、项目核心价值与亮点

1. 核心技术亮点

（1）极致隐蔽硬件形态，行业独有的内置式设计

• 整机 PCB 可完全收纳在标准 USB-A 接口空腔内部，无任何外露部件，普通人员肉眼无法分辨接口内加装了攻击硬件，隐蔽性碾压传统 U 盘式 BadUSB、橡皮鸭。

• 复合式红外三极管机械支撑方案：元件同时充当 PCB 垫高垫片，解决狭小空间厚度匹配问题，无需额外支架，结构极简且不短路金属外壳，是硬件结构创新点。

（2）硬件开发门槛大幅降低，迭代效率提升

• 舍弃初代 SWD 外部调试接口，复用 STM32 内置 USB Bootloader，仅通过板载 BOOT0 测试焊盘切换模式：

  • BOOT0 接 GND：正常运行 HID 注入程序

  • BOOT0 接 3V3：USB 直连烧录固件，无需 ST-Link 调试器，新手也能快速修改、更新载荷。

• 单面布局 PCB，元器件排布宽松，手工焊接容错率高，降低 DIY 组装难度。

（3） 红外远程遥控，实现无接触潜伏控制

• 复用红外接收三极管做遥控信号接收，兼容通用家电红外遥控器；

• 支持远程启停按键注入，无需拔插 USB 即可切换工作状态，适配长时间潜伏渗透场景，避免频繁插拔留下操作痕迹。

（4）全套开源无壁垒，完整生产开发链路开放

• 全工程开源：KiCad 原理图 / PCB、生产 Gerber 文件、BOM 物料表、STM32 完整固件源码全部公开；

• 直接对接 PCBWay 量产通道，用户可一键下单裸板或 SMT 焊接成品，从设计到量产零门槛；

• 配套 Hackaday 完整图文教程，覆盖焊接、烧录、载荷调试全流程学习资料。

2、行业与安全领域价值

（1）红队渗透测试工具价值

• 突破终端防护盲区

  设备仅模拟 USB 键盘（HID 设备），不识别为存储 U 盘，可绕过绝大多数企业针对移动存储设备的禁用、审计策略，用于检验终端 USB 安全管控短板。

• 高隐蔽性真实场景模拟

  复现极低可见度的物理侧信道攻击，帮助企业验证办公电脑、工控设备的物理接入风险，完善机房、工位 USB 接口管理规范。

• 远程可控降低暴露风险

  红外遥控功能让测试人员无需持续贴近设备，远距离触发攻击，减少现场操作被目击的概率，贴合真实红队实战需求。

（2）网络安全教学与研究价值

• 直观演示 USB HID 协议漏洞

  硬件体积小巧、成本低廉，适合高校、安全培训机构用于课堂演示，讲解 USB 设备枚举、键盘注入攻击原理。

• 轻量化硬件研究载体

  极简 STM32 USB HID 工程，可作为嵌入式开发入门案例，学习单片机 USB 设备驱动、红外信号解码、极小尺寸 PCB 布局设计。

（3）合规自动化运维价值

在授权场景下可用于企业 IT 自动化：批量自动执行系统配置、软件部署、环境初始化脚本，替代人工重复操作，提升运维效率。

七、License

unlicense-未注明协议，请勿商业使用

八、项目地址

https://github.com/enblack0/Hidden-HID-v2
