FPGA-Audio-Mixer：基于 AES67 的全硬件网络数字调音台

本项目基于 Intel Cyclone 10 LP FPGA 实现全硬件 AES67 网络数字调音台，集成电动推子、OLED、触摸感应物理控制面板，配套 Web 网页远程控制界面。音频处理、IP 网络协议均由 Verilog 硬件逻辑完成，低延迟可 DIY 扩展，兼容专业 IP 音频生态。

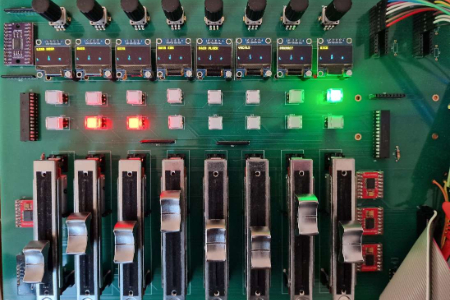

FPGA-Audio-Mixer：基于 AES67 的全硬件网络数字调音台封面
oshw_hqzl2026-06-29 18:04:56TAPR Open Hardware License
41
Star2

PCBA

设计文件

KiCad图标fpga-audio-mixer-main.zip16.69MB（1次下载）

EDA查看器

复制嵌入代码

详细介绍

一、项目核心概述

1. 设计初衷

作者长期寻找低成本、可自定义通道数量的数字调音台，市面上成品调音台控制界面与信号处理绑定，灵活性差；因此采用FPGA 独立完成音频 DSP + 网络协议 + 面板外设驱动，不依赖外置 MCU，全部逻辑硬件化，实时性更强。

2. 核心功能集合

  • 全 FPGA 原生数字音频混音处理，纯硬件 DSP 流水线

  • 电动推子、OLED 屏、触摸感应、编码器物理控制面板

  • AES67 标准 IP 音频网络（兼容 Dante 生态），SDP 会话协议

  • Web 网页前端远程控制，同步本地面板状态

  • 可扩展、模块化架构，硬件 PCB 可自制

二、硬件平台与物料清单

主控核心

Intel Cyclone 10 LP FPGA 开发板

优势：集成千兆以太网 MAC、充足 IO、片上 JTAG 调试器，成本约 100 欧元，原生支持网络 / 音频 / 外设并行逻辑。

控制面板关键器件（8 通道版本）

表格

器件型号

数量

功能

MF60T

8

60mm 线性电动推子

TB6612

4

推子电机 PWM 驱动

MPR121

8

推子电容触摸检测

PCA9548

1

I2C 多路复用器（OLED 扩展）

128×64 I2C OLED

8

每通道状态显示屏

MCP23017

1

IO 扩展，驱动 LED 与按键

STEC12

8

声像 Pan 旋转编码器

40Pin IDC 排线

1

控制面板与 FPGA 主板连接

三、网络与音频协议实现

1. AES67 + SDP 音频网络

  • 音频标准：AES67，48kHz 采样、24bit 位宽，纯硬件 RTL 实现协议栈，无软件 CPU 参与

  • SDP 会话描述协议：静态 SDP 配置，定义组播地址、端口、音频载荷，多设备接入

  • 传输底层：UDP 组播，实现一对多音频分发；简化 IGMP 逻辑降低 FPGA 资源占用，采用静态组播配置

2. 默认网络静态参数（硬编码在 RTL 中）

表格

参数

默认值

说明

调音台 FPGA IP

192.168.1.128

硬件音频处理单元地址

Web 前端服务 IP

192.168.1.100

接收状态上报的控制服务器

子网掩码

255.255.255.0

C 类局域网

组播音频流地址

239.69.1.2

AES67 RTP 音频目标地址

RTP 端口

5004

标准 RTP 音频端口

修改 IP 方式：

  1. FPGA RTL 代码：修改十六进制 IP 常量

  2. Web 前端 JS 配置文件：同步修改对应 IP 常量

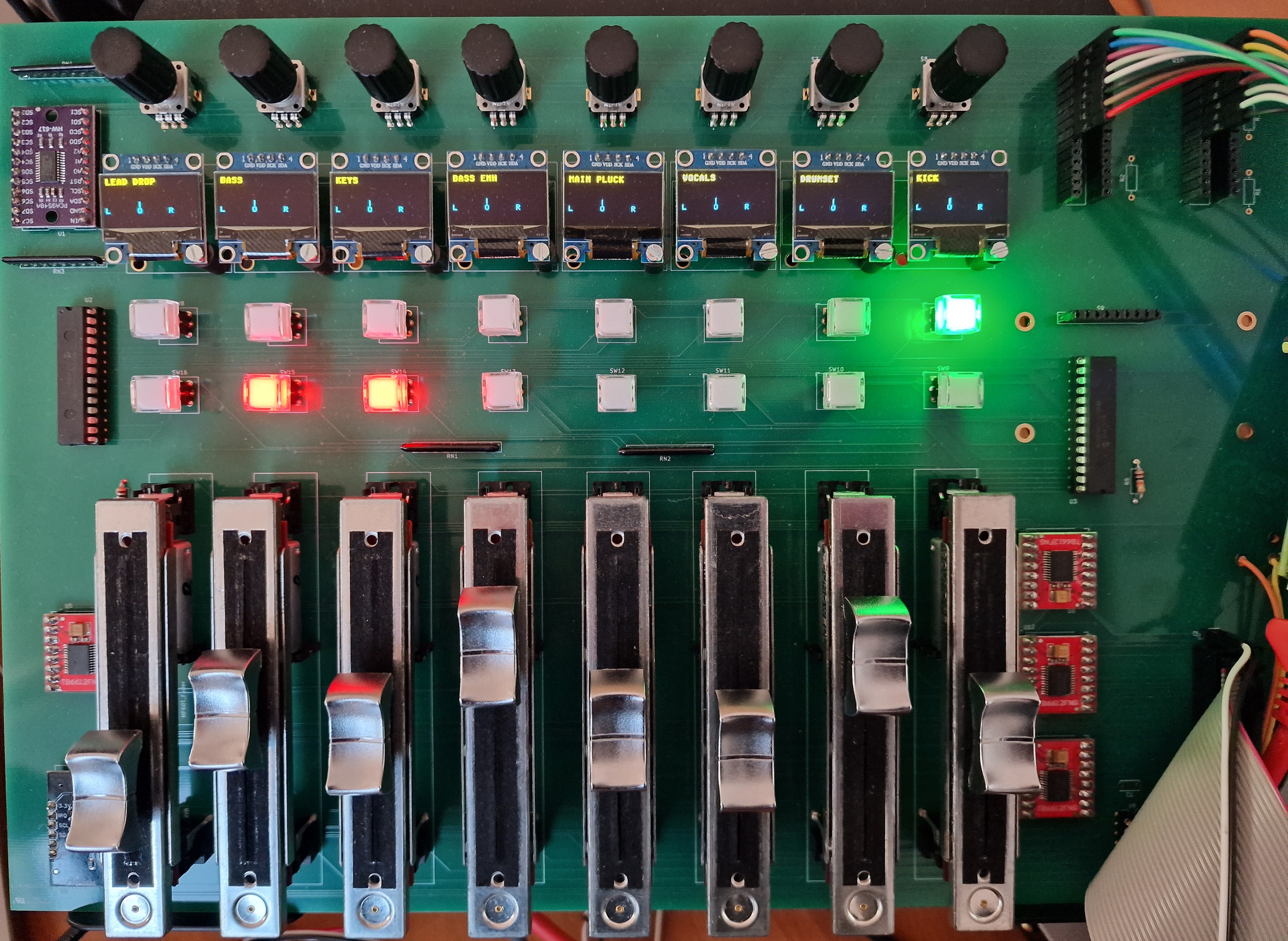

四、硬件面板分区功能详解

  1. 电动推子：通道音量控制，网页远程控制时推子自动跟随位置

  2. Mute/Solo 按键：通道静音、独奏监听，背光 LED 反馈通道激活状态

  3. OLED 显示屏：显示通道名、声像位置、预推子电平表

  4. Pan 旋转编码器：调节立体声左右声像，带数字定位反馈

  5. 40Pin 连接器：控制面板与 FPGA 开发板互联

  6. TB6612 电机驱动、MPR121 触摸 IC、PCA9548 I2C 扩展等底层驱动芯片

五、软件与子系统架构

1. Web 前端控制界面

  • 网页 GUI 复刻本地物理面板全部功能

  • 双向状态同步：调节网页推子→硬件推子自动移动；物理面板操作实时回传网页

2. FPGA 内部子系统划分

  1. 音频子系统

    • 8 通道独立增益、静音、声像处理

    • 峰值检测、硬件电平表、音频同步锁相

    • AES67 RTP 接收 / 发送、SPDIF 音频输出

  2. 时序子系统

    • 48kHz 音频主时钟域、千兆以太网 125MHz 时钟域、外设低速时钟域分离

    • 多时钟域跨域同步 FIFO、异步握手隔离

  3. 网络协议栈子系统

    • 纯硬件 UDP/IP 组播栈，无软核处理器

    • SDP 会话解析、RTP 数据包解析、音频载荷提取

  4. 外设驱动子系统

    • I2C 控制器（OLED、触摸 IC、IO 扩展）

    • PWM 电机驱动、编码器脉冲采样、按键 LED 扫描

3. 开源依赖库

项目复用开源 Verilog IP 核：

  • Alex Forster 开源以太网 MAC、UDP/IP 硬件协议栈

  • I2C 主机控制器 IP

  • SPI/SPDIF 音频传输模块

六、FPGA 多时钟域设计（关键架构亮点）

时钟域划分

  • 125MHz：千兆以太网 GMII MAC 时钟

  • 48kHz：音频采样主时钟（音频 DSP 处理域）

  • 低速 I2C/IO 时钟：外设面板驱动域

跨时钟域处理策略

  • 数据包跨域：异步 FIFO 缓冲 RTP 网络包，隔离 125MHz 与 48kHz

  • 控制信号：两级寄存器同步器处理单比特状态

  • 音频数据流：同步 FIFO 做时钟重采样，消除网络抖动

七、项目优势与适用场景

优势

  1. 全硬件实时性：音频处理、网络协议全部 Verilog 硬件实现，无 MCU 调度延迟，专业音频级低时延

  2. 高度自定义：通道数量、面板布局可修改 PCB 与 RTL 逻辑自由扩展

  3. 低成本 DIY：Cyclone 10 LP 开发板价格低廉，所有硬件物料可采购自制

  4. 专业音频兼容：AES67 标准可对接 Dante、Ravenna 等专业音频网络设备

  5. 双控制链路：本地物理面板 + 远程网页控制，场景灵活

适用场景

  • 工作室自制专业数字调音台

  • 音频工程教学 FPGA 音频 DSP 实验平台

  • 中小型演出分布式 IP 音频混音系统

  • 音频硬件开发学习（网络音频、多时钟域、外设驱动综合案例）

八、开发与二次修改要点

  1. 通道扩容：修改 RTL 通道例化数量、扩展 I2C 多路复用器、更新 PCB 增加推子 / OLED

  2. 网络网段适配：同步修改 RTL 内 IP 常量与前端 JS 配置文件

  3. 音频效果扩展：在音频流水线中新增均衡、压缩、延迟等 DSP 模块，利用 FPGA 片上 DSP 单元实现

  4. 外设自定义：可替换推子、编码器，修改对应 I2C/PWM 驱动逻辑

九、开源协议

CERN-OHL-P-2.0 license

十、项目地址

https://github.com/brockbyte/fpga-audio-mixer
