一、项目基础信息

开源硬件项目 TeensyMaestro-Hardware，面向业余无线电（HAM，俗称火腿电台）爱好者，是适配 FlexRadio 6000/8000 系列 SDR 软件无线电的外置实体控制面板，项目由 KD0RC（Len）、NV0E（Simon）两位火腿无线电玩家开发开源。

• 主控芯片：Teensy 4.1 单片机（PJRC 出品高性能 ARM 开发板），整机命名源自主控平台

• 开源协议：CERN-OHL-P-2.0 开源硬件协议（PCB、面板图纸全开放可复刻）

• 项目分支：硬件仓库（本页：PCB + 前面板结构）、配套固件仓库（Teensy-Maestro-for-Flex-6000-radios）两个主体开源仓库

二、设备功能与用途

1. 核心作用

替代电脑鼠标触控，实体旋钮操控 FlexRadio 系列 SDR 电台，实现 SmartSDR 软件里绝大部分电台操作功能：

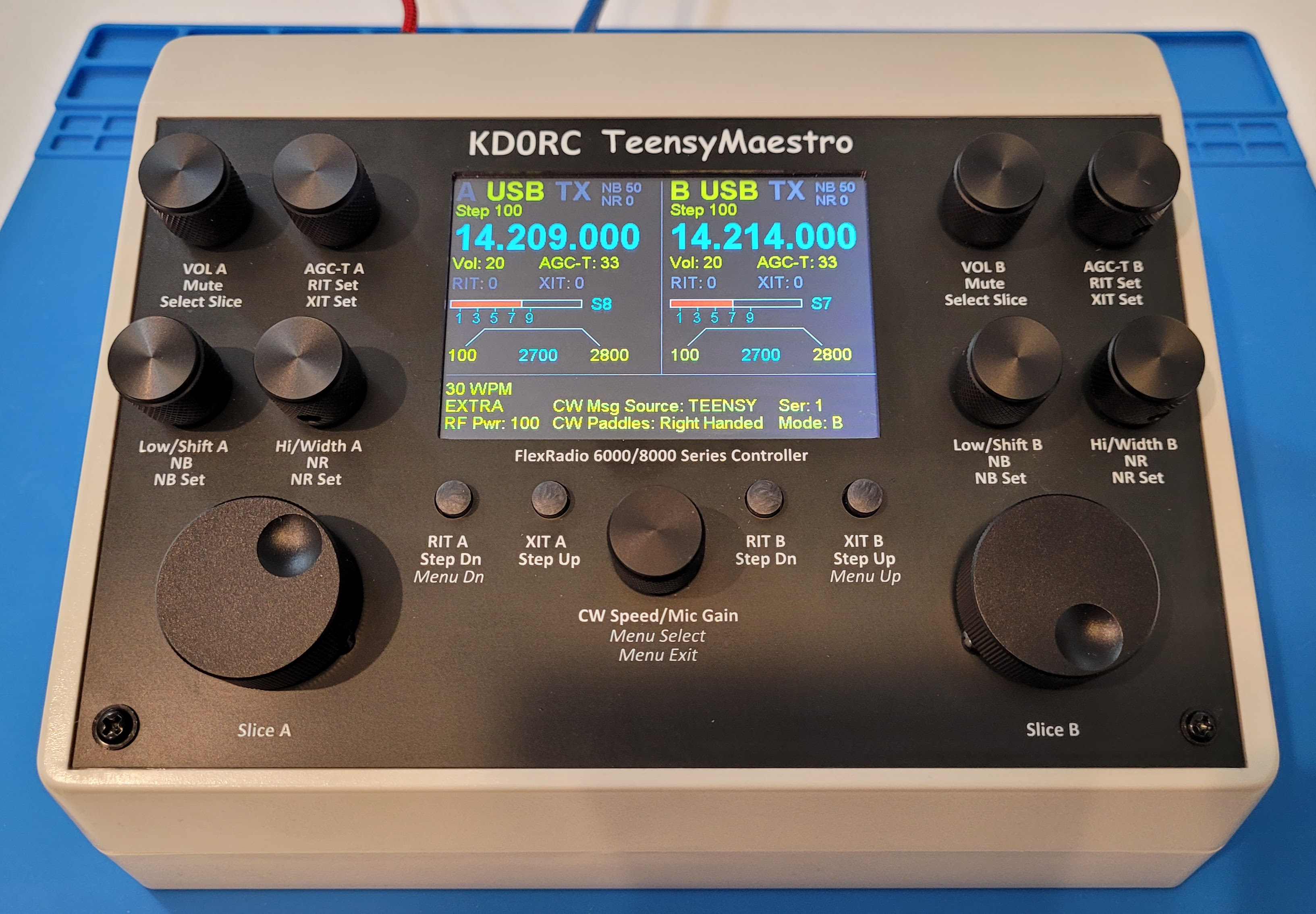

• 双 VFO 频率旋钮（图中左右两大编码器），直接调节收发频点（屏幕可见 USB 收发频率读数）

• 多枚小型编码旋钮：带宽、滤波器、功率、AGC、静噪、天线切换等电台参数调节

• 彩屏实时显示收发频率、模式、功率、频段等电台工作状态，脱离电脑屏幕快速监看参数

2. 适配机型

仅兼容 FlexRadio 6000、8000 系列软件定义电台（经典高端业余 SDR 设备，原厂配套 Maestro 实体控制器售价高昂，本项目为低成本开源平替方案）。

三、硬件版本与开源资源

1. V2 版本（本仓库内容）：优化 PCB 布线与前面板结构，相比初代 V1 淘汰手工飞线方案，标准化 PCB 量产设计，降低 DIY 组装难度，仓库附带：

   • 原理图、BOM 物料清单、PCB 工程文件

   • 前面板开孔图纸、整机组装说明书

   • 配套 Wiki 文档（零件采购、装机调试教程）

2. 固件配套：另一个独立 GitHub 仓库存放全版本固件，刷写后即可和 Flex 电台通过网口 / USB 通信；附带 PDF 操作手册，包含使用 + 装机指引。

四、项目背景补充

Flex 原厂 Maestro 硬件控制器定价高，火腿玩家 Len (KD0RC) 最早用 Teensy4.1 + 手工搭焊开发初代原型，后续联合 Simon (NV0E) 优化 PCB 标准化并全开源，全球 HAM 爱好者可自行打板、采购元器件复刻整机，大幅降低实体控制台的自制成本，是业余无线电圈内热门开源 DIY 项目。

五、License

CERN-OHL-P-2.0 license

六、项目地址

https://github.com/rimuadmin/TeensyMaestro-Hardware
