一、项目基础信息

Pi Tin（皮丁）是一款全开源便携复古掌机项目，以树莓派 Zero 2W为主控，搭载 2.8 寸 TFT 显示屏，兼容 SNES、GBA、PS1、MD 等多代经典主机游戏。项目提供两种落地方案：既可选用定制 3D 打印翻盖外壳，也能利用经典 Altoids 薄荷铁盒进行改装；整机配备 USB‑C 充电与 2000mAh 锂电池，满载续航约 5 小时。全项目硬件原理图、PCB 工程、3D 壳体文件遵循 CERN‑OHL‑W2.0 开源协议对外开放，配套完整组装手册，面向 DIY 爱好者、硬件玩家实现自主组装复刻，是经典 MintyPi 掌机的开源续作。

二、硬件规格与游戏性能

1. 屏幕：2.8 英寸 320×240 分辨率 SPI 接口 TFT 液晶屏，是 Altoids 薄荷铁盒内能容纳的最大尺寸屏幕。

2. 游戏模拟器：依托 RetroPie 系统，完美支持 SNES/GBA/PS1 / 世嘉 MD (N64 部分游戏) 全平台复古游戏。

3. 按键与供电：

   • 按键方案：复刻 GBA SP 布局，分定制微动按键 / DS Lite 拆机按键两种选型；

   • 续航：2000mAh 锂电池，满电实测续航约 5 小时，带 USB-C 充电接口。

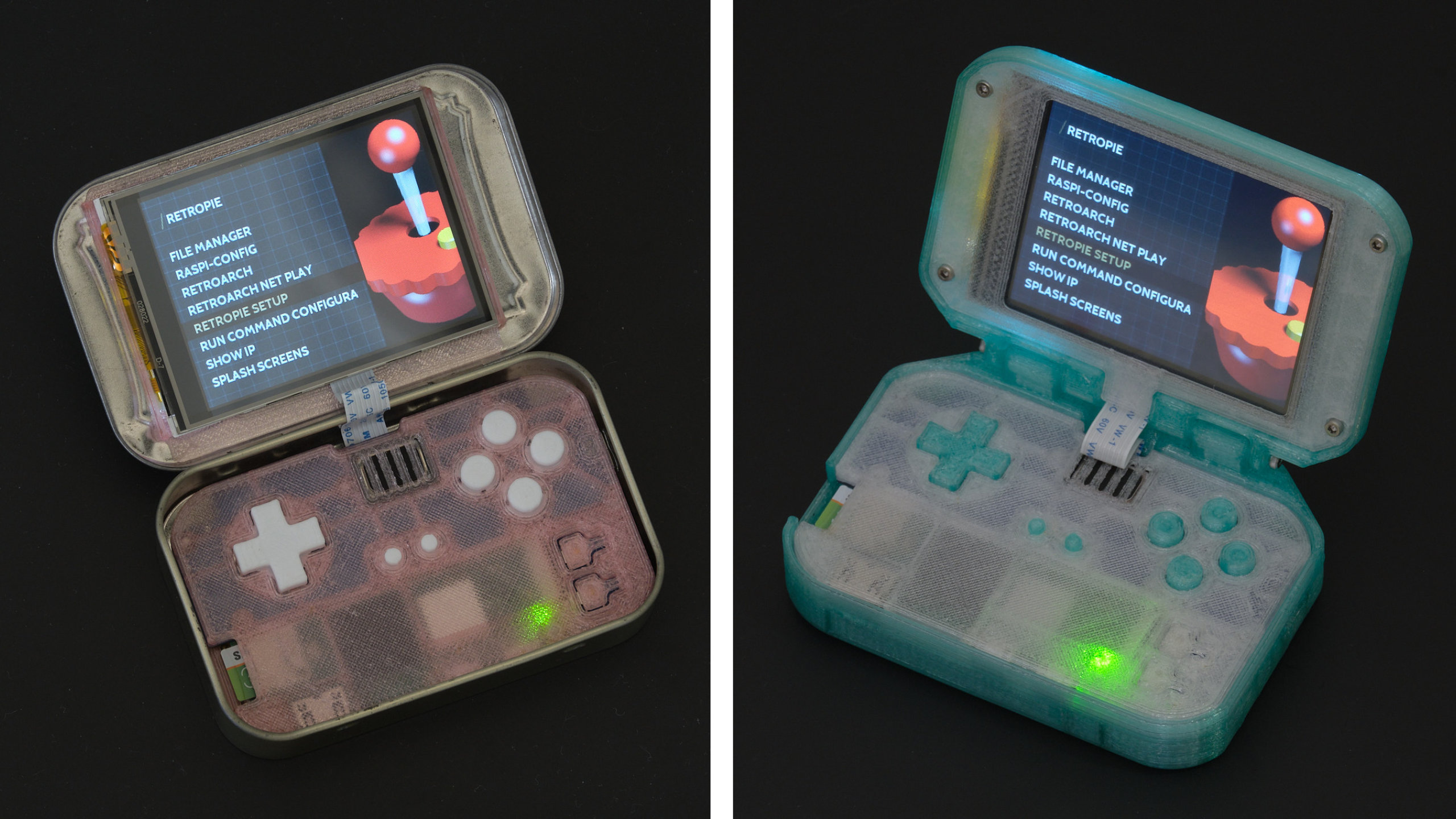

4. 外壳双方案（核心特色）

三、项目配套资源与套件

1. 量产套件：整套散件（PCB、屏幕、按键、电池、接插件）可在 Tindie 平台官方采购，包含预焊测试板与组装说明书。

2. 开源资源清单（GitHub 仓库全开放）

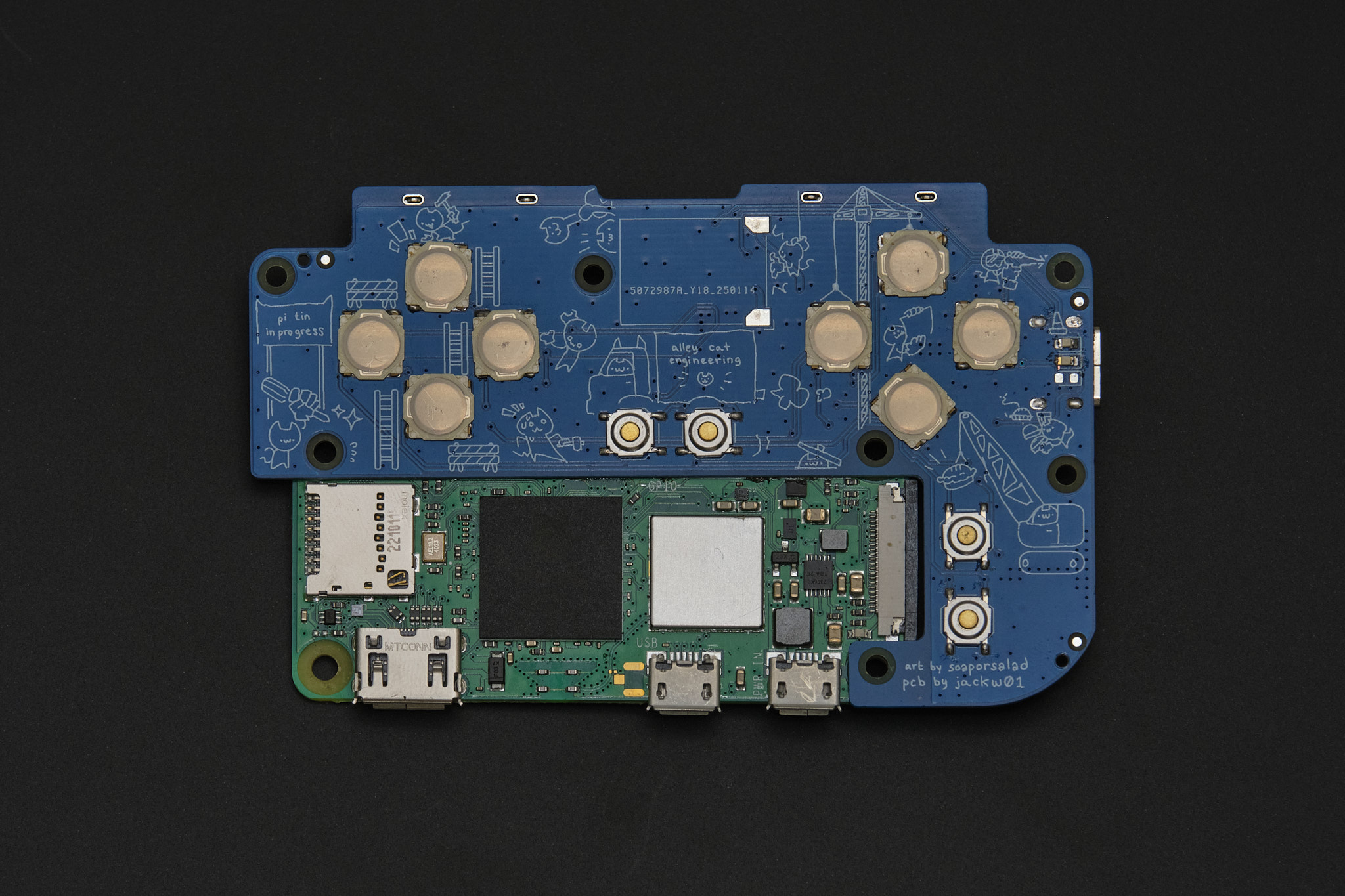

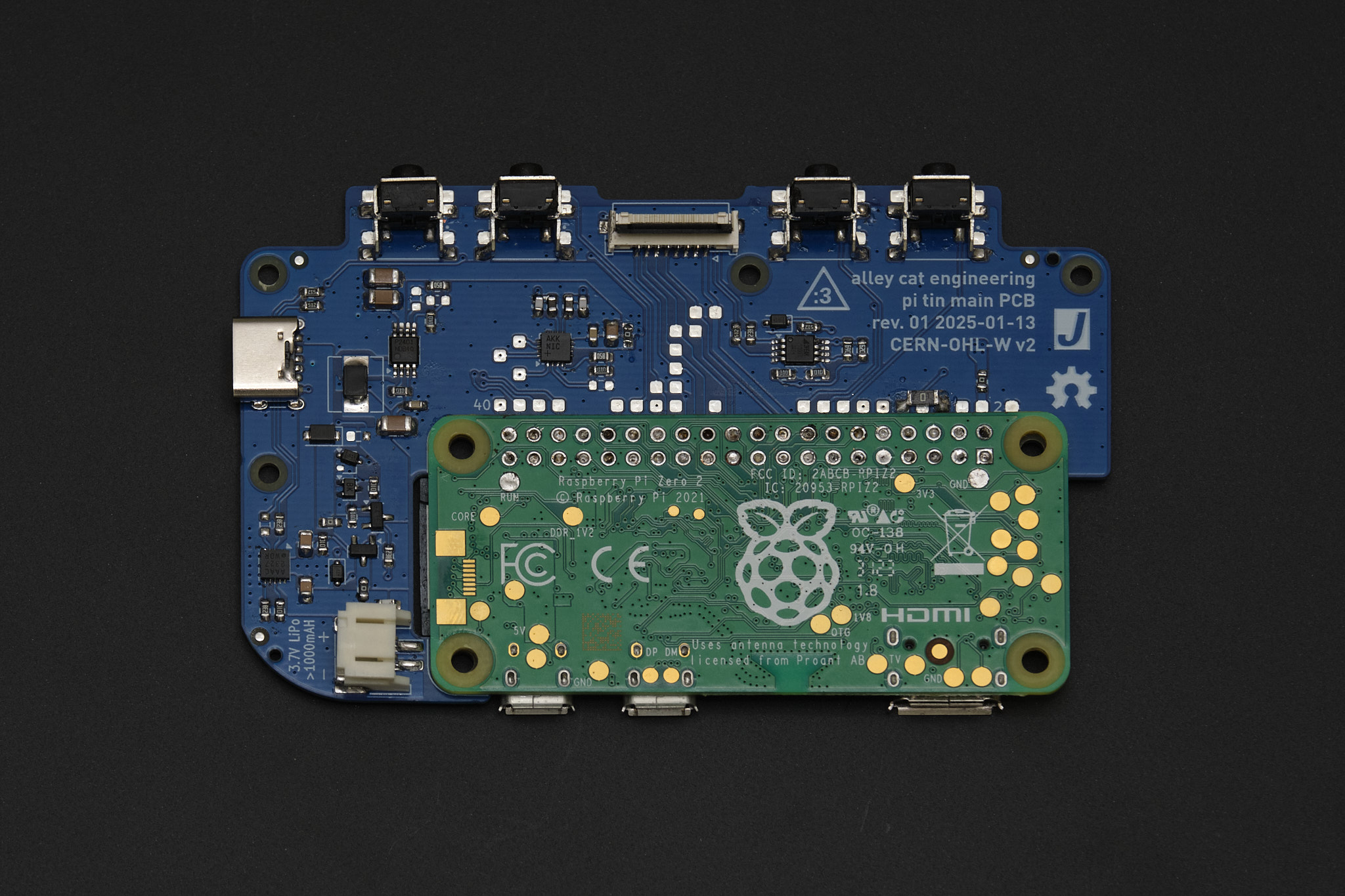

   • 电子资料：PCB 原理图 PDF、Gerber 生产文件、BOM 物料清单；

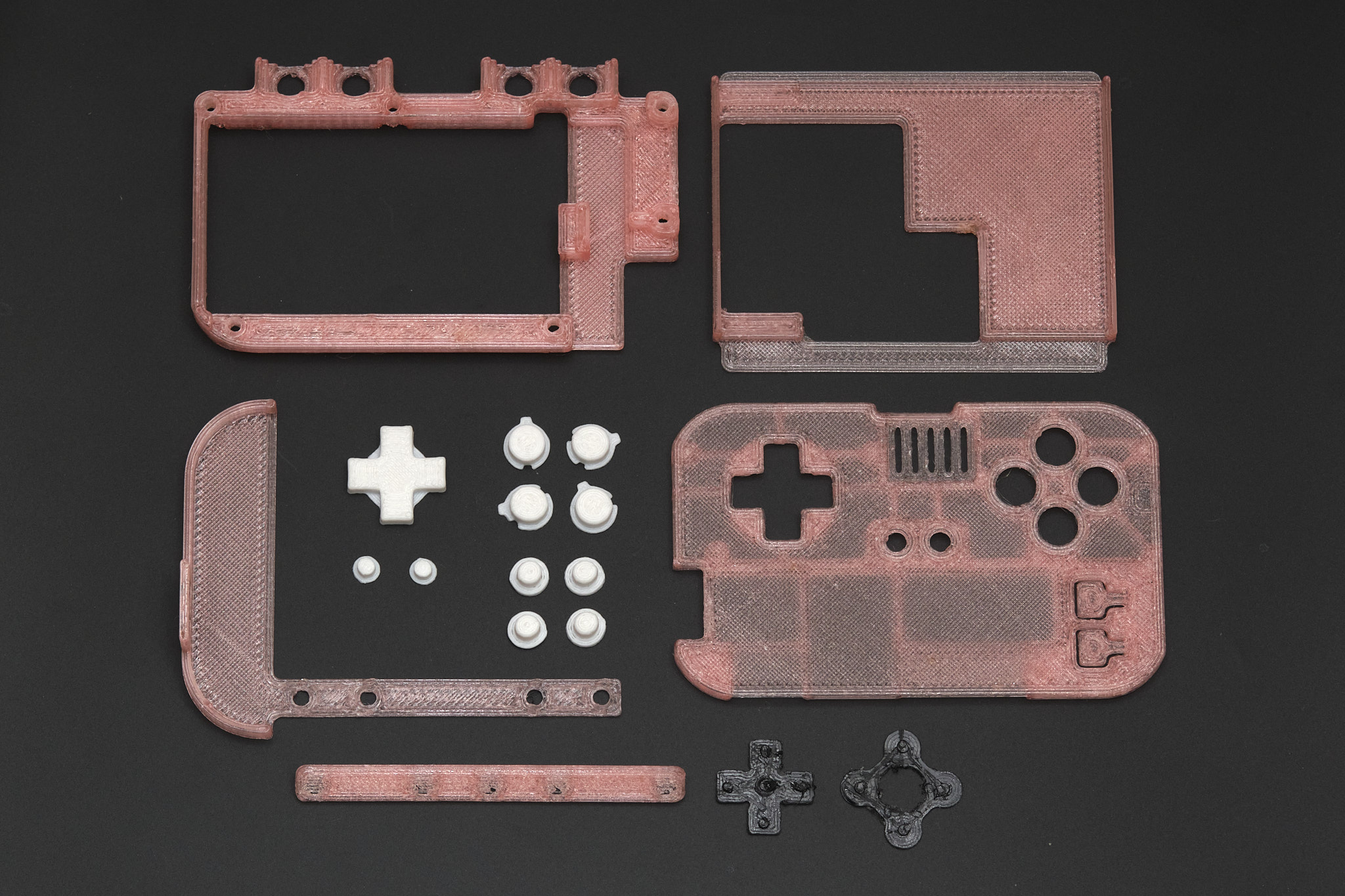

   • 结构资料：全机型 3D 打印 STL 壳体模型；

   • 文档：硬件焊接指南、RetroPie 系统刷机教程、两种外壳分步组装手册。

四、项目背景与同类渊源

Pi Tin 是经典老项目MintyPi的继任产品：早年 MintyPi 因核心配件停产、原厂闭源无法复刻，作者基于树莓派 Zero2W 重新全开源开发 Pi Tin，延续 “薄荷糖铁盒掌机” 的复古 DIY 玩法，2025 年正式发布套件，在 Hackaday、Hackster 等创客媒体广泛报道。

五、⚠️ 制作注意事项

1. Altoids 铁盒版本属于中级难度 DIY 项目，无基础电子焊接经验不建议尝试；

2. 铁盒内部金属壳体需做绝缘处理，避免 PCB 短路；

3. 系统预装 RetroPie，不提供游戏 ROM 资源，仅支持合法自有游戏镜像。

六、License

CERN-OHL-W-2.0 license

七、项目地址

https://github.com/jackw01/pi-tin
