这是一套全开源手持电子合成器硬件方案，基于 ESP32 主控打造便携口袋式电子乐器。

一、项目核心定位

• 项目属性：初代原型版硬件开源，遵循 CC-BY-NC-SA 4.0 知识共享协议，允许修改改良但禁止商用；作者正在迭代 V2 优化量产组装难度。

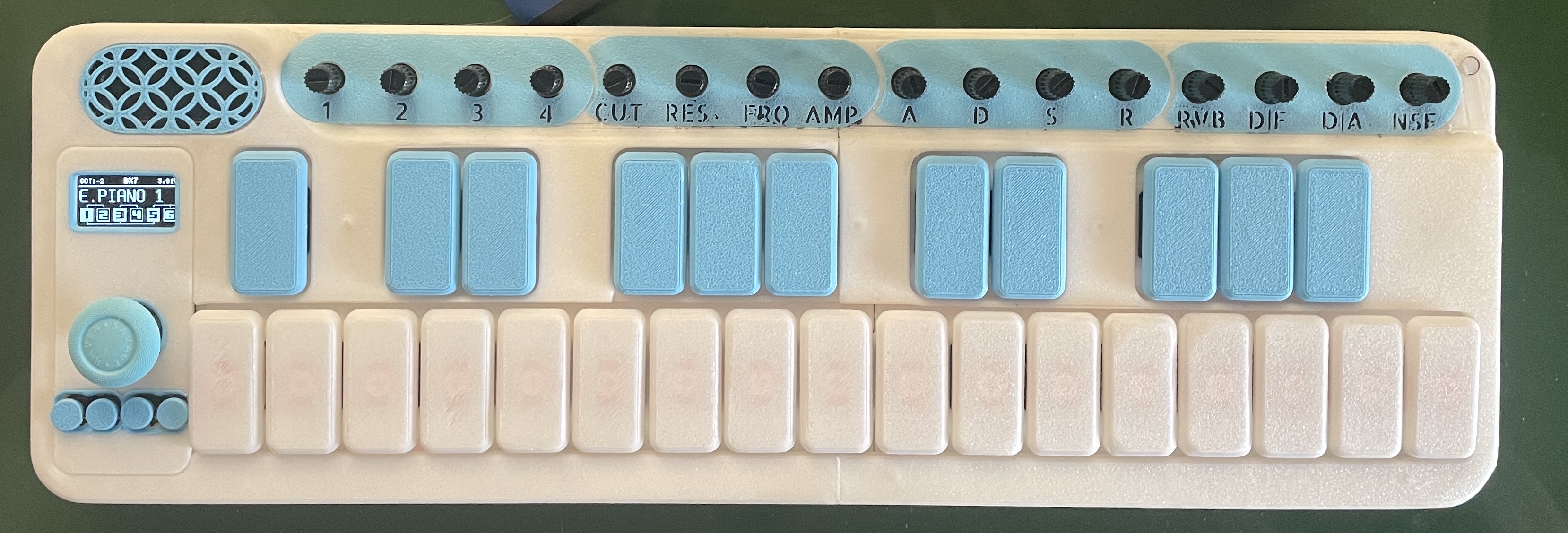

• 功能：基于 AMY 合成引擎，支持 FM 合成、减法 / 加法合成、音频采样，自带键盘、旋钮、摇杆、OLED 显示屏，内置锂电池可脱离电源随身演奏。

二、硬件物料清单（BOM）拆分

1. 电子元器件清单

2. 结构五金 & 3D 打印物料

• 紧固件：M3/M2 系列螺丝、铜柱，用来固定机壳与键盘固定板

• 耗材：eSun PLA + 耗材（备选 PETG）用于整机外壳 3D 打印

• 打印机：Bambu Lab A1 mini 桌面 3D 打印机（项目配套打印参数）

三、3D 打印结构拆分（整机三部分壳体）

1. 底壳 Bottom case

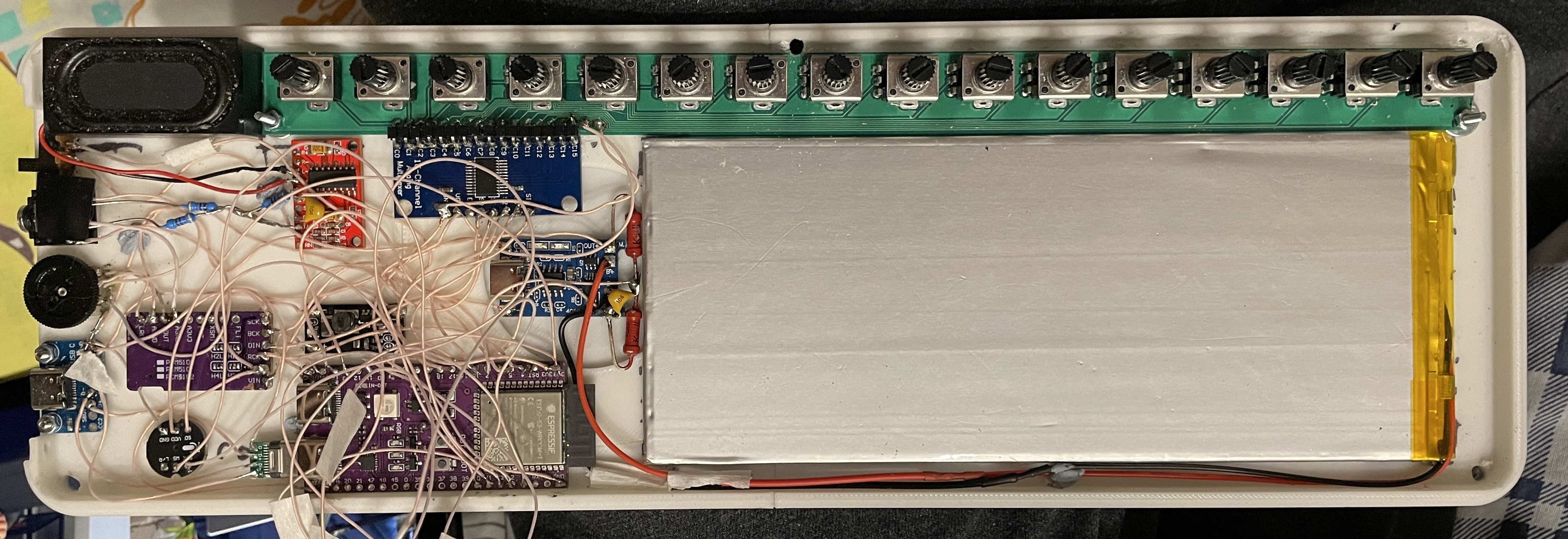

   由左底 + 右底 + 燕尾榫拼接三件组成，CA 胶水粘接，预留锂电池仓、电路板固定位；原型靠双面胶固定元器件，V2 会优化预留螺丝孔位。

2. 键盘安装板 Keyboard mounting plate

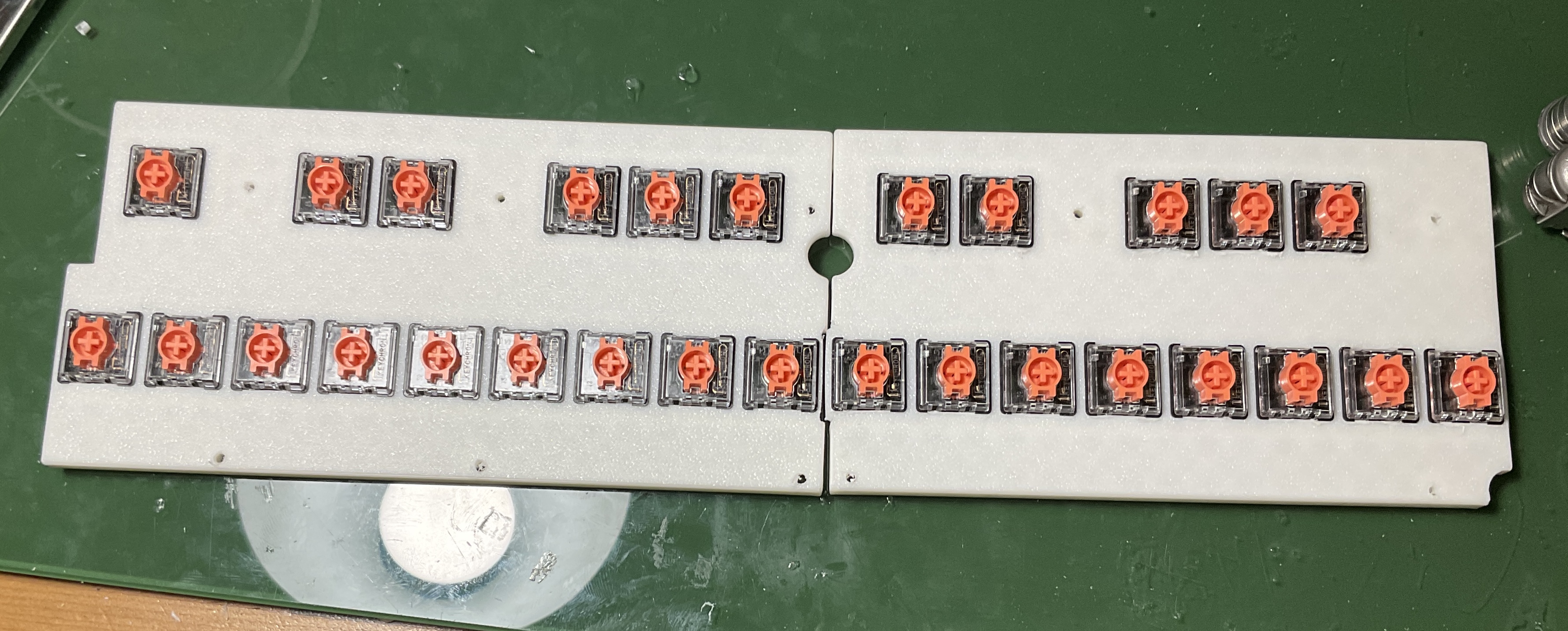

   左右两块分体式 PCB 安装板，矮轴侧装固定（侧向安装优化布线空间），组装后与上壳卡扣固定。

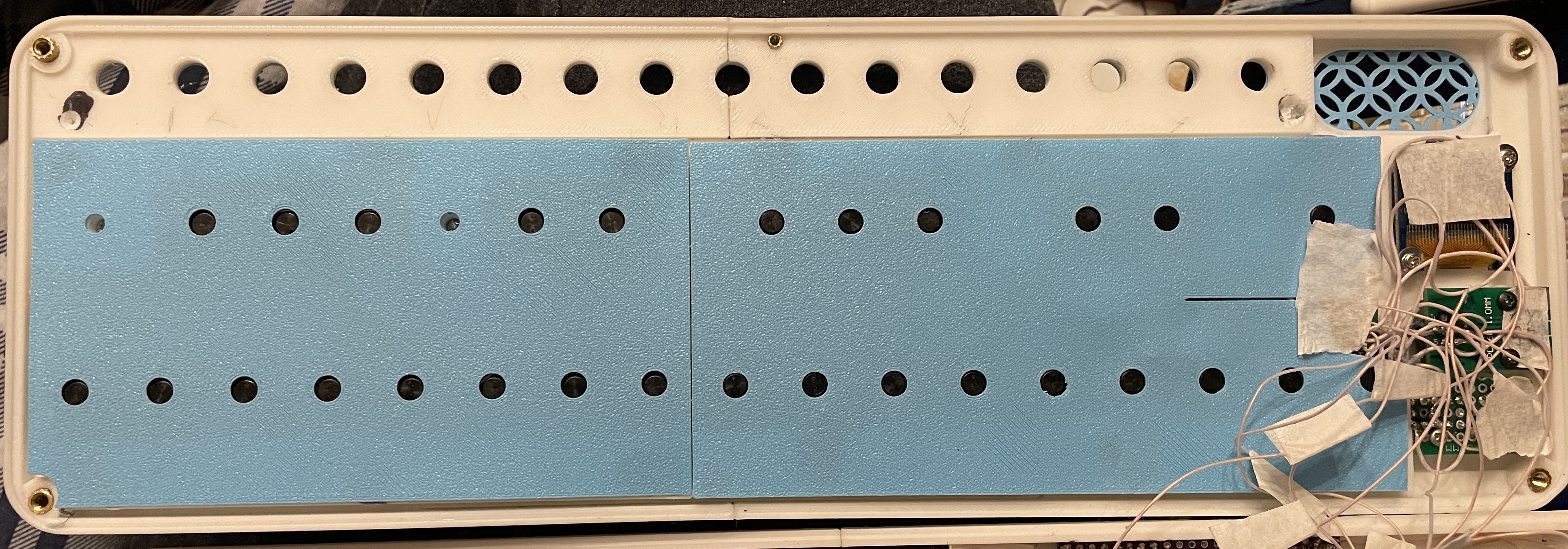

3. 上壳 Top case（最复杂部件）

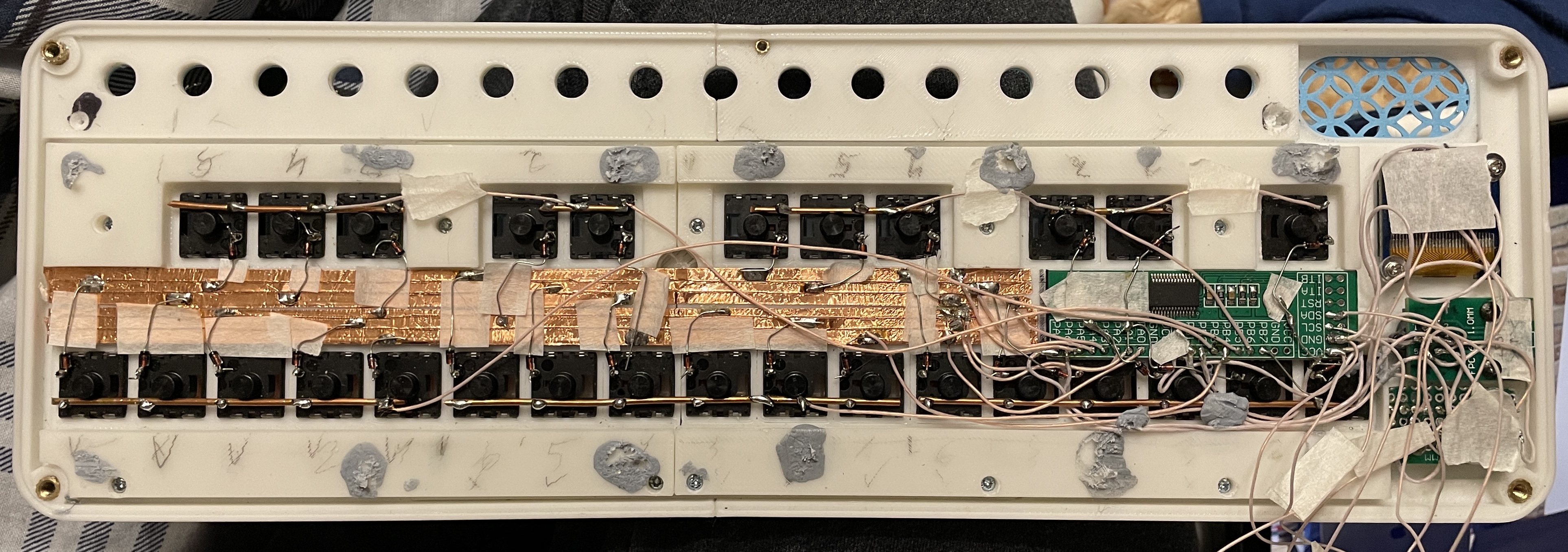

   两半壳体粘合而成，集成电位器开孔、按键位、摇杆仓、屏幕窗口；内部预布铜箔走线做键盘矩阵，原型铜箔布线繁琐，V2 改为 PCB 直连优化。

四、项目开发与迭代说明

1. 初代现状：当前 V1 为手工原型，需要打磨、上锡、飞线组装，新手组装门槛高；

2. V2 规划：作者计划改版定制 PCB 板，取消大量手工飞线，大幅降低 DIY 组装难度；

3. 开源资源：3D 模型 STEP 文件可向作者申请获取，硬件 BOM、组装文档全开源，可自由复刻改良。

五、拓展信息💡

该项目是国外独立创客热门 ESP32 音频开源项目，国内创客社区已有玩家复刻改版，可搭配开源 AMY 合成固件实现：自定义波形、FM 调制、鼓机采样、MIDI 蓝牙收发等功能，是嵌入式音频开发、DIY 电子乐器的优质学习案例。

六、License

CC-BY-NC-SA 4.0

七、项目地址

https://github.com/povle/spark-synth-hardware
