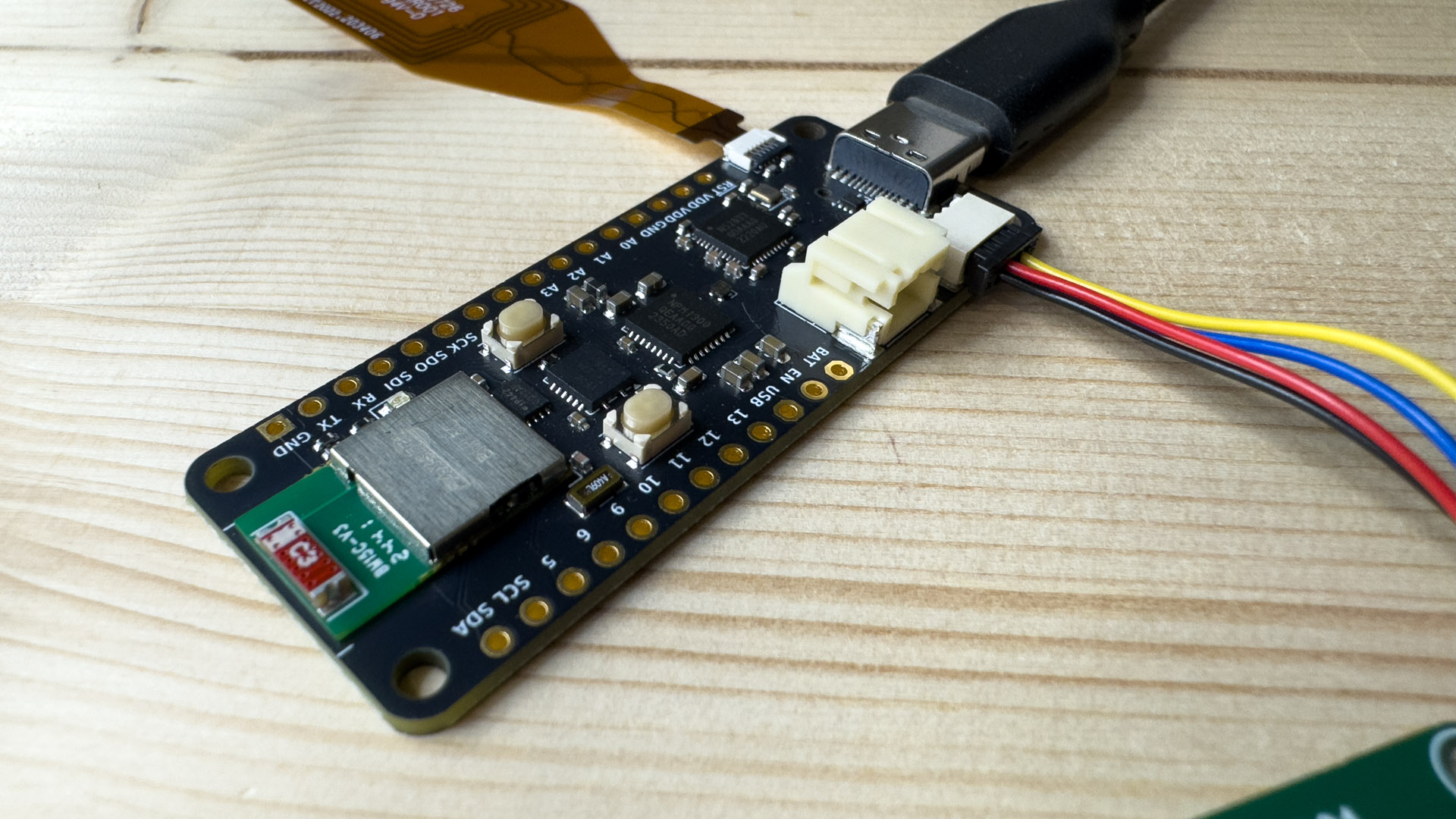

这是由 Lord's Boards 开发的一款开源 Feather 形态物联网开发板，核心搭载 Nordic 新一代 nRF54L15 无线 SoC，专为低功耗、多协议无线应用设计。项目硬件文件基于 KiCad 设计，以 CERN-OHL-P-2.0 开源协议发布，同时配套提供 Zephyr RTOS 固件和调试器固件，是面向下一代蓝牙 6.0、Matter、Thread 等协议的原型开发平台。

核心硬件架构

1. 主控与计算能力

• 双核架构：

  • Arm Cortex-M33 @ 128MHz：主应用处理器，支持 TrustZone 安全技术

  • RISC-V 协处理器 @ 128MHz：用于低功耗任务或专用协议处理

• 存储配置：1.5MB 非易失性存储（NVMS）、256KB RAM、2MB 外部 Flash

• 安全特性：内置硬件加密引擎、安全密钥存储，支持设备身份验证

2. 无线通信能力

• 蓝牙 6.0：支持信道测距（Channel Sounding），可实现高精度距离估计

• 多协议支持：兼容 Thread、Matter、Zigbee、Amazon Sidewalk 及 Nordic 私有 4Mbps ESB 协议

• 能效提升：相比前代 nRF52 系列，无线协议效率提升 30-50%，显著降低功耗

• 天线设计：板载蓝牙天线，同时预留 NFC 天线连接器，支持 NFC 标签 / 读卡器功能

3. 电源与调试系统

• 智能电源管理：

  • 搭载 Nordic nPM1300 PMIC，集成双路 200mA Buck 转换器、双路 LDO

  • 支持 USB-C 800mA 锂电池充电，内置高精度电池电量计

• 片上调试方案：

  • 基于 nRF52833 实现 CMSIS-DAP 调试器，同时提供 USB-to-UART 桥接功能

  • 支持 pyOCD 调试，无需额外购买烧录器，开箱即可开发

  • 调试器固件开源，可按需定制

4. 扩展接口与外设

• 标准 Feather 引脚：兼容所有 FeatherWing 扩展板，提供 28+ GPIO 引脚

• 专用接口：STEMMA-QT/I2C 端口、NFC 天线连接器、用户 LED（由 nPM1300 驱动）、用户按键、复位按键

• 外设资源：ADC、PWM、SPI、I2C、UART、PPI（可编程外设互连）等，满足复杂应用需求

设计目标与应用场景

1. 核心设计目标

• 高集成度：将完整开发板功能压缩到 Feather 标准尺寸内，不牺牲关键特性

• 低功耗优化：通过双核架构 + 专用 PMIC，实现电池供电设备的超长续航

• 生态兼容性：Feather 标准形态 + Zephyr RTOS 支持，降低开发门槛

• 开源开放：硬件、固件全开源，支持社区二次开发与定制

2. 典型应用场景

• 智能家居设备：基于 Matter 协议的传感器、开关、灯具控制器

• 可穿戴设备：低功耗健康监测设备、无线传感器节点

• 工业物联网：电池供电的远程监测节点、资产追踪设备

• 无线原型验证：蓝牙 6.0 测距、Thread 网络、私有无线协议的快速验证

项目亮点与差异化优势

1. 领先的无线技术：率先支持蓝牙 6.0 信道测距，为室内定位、 proximity 检测提供硬件基础

2. 一体化调试方案：片上调试器 + UART 桥接，解决开发者 “额外购买工具” 的痛点

3. 专业电源管理：nPM1300 PMIC 集成度高，支持电池充放电管理、低功耗模式控制

4. 全开源生态：硬件、固件、调试器全开源，支持开发者深度定制与二次开发

5. 标准兼容扩展：Feather 标准形态，可直接使用大量现成的 FeatherWing 扩展板

License

CERN-OHL-P-2.0 license

项目地址

https://github.com/LordsBoards/RoyalBlue54L-Feather-Hardware
