本项目是基于树莓派 RP2350 开发的开源 Eurorack 模块化合成器模块，分为 2HP、4HP 两种紧凑尺寸。模块兼具控制信号与音频处理能力，可实现音色调制、延迟、混响等多种音效功能。安装在标准模块化合成器系统中，无论是日常编曲创作、现场即兴演出，还是制作氛围音效、实验声响，都能轻松胜任，也适合电子音乐爱好者动手 DIY。

项目核心信息

设计定位

• 为模块化合成器（Eurorack）打造的开源 DSP 模块，基于树莓派 RP2350 微控制器，主打 2HP/4HP 超窄尺寸设计。

• 分为两个互补型号：

  • 2HPico：基础款，支持 CV 输入 / 输出，可作为音序器、LFO、振荡器使用

  • 2HPico DSP/4HPico DSP：音频处理款，搭载 ADC/DAC，可实现延迟、混响、滤波等效果

关键硬件配置

组装与调试要点

1. PCB 焊接流程

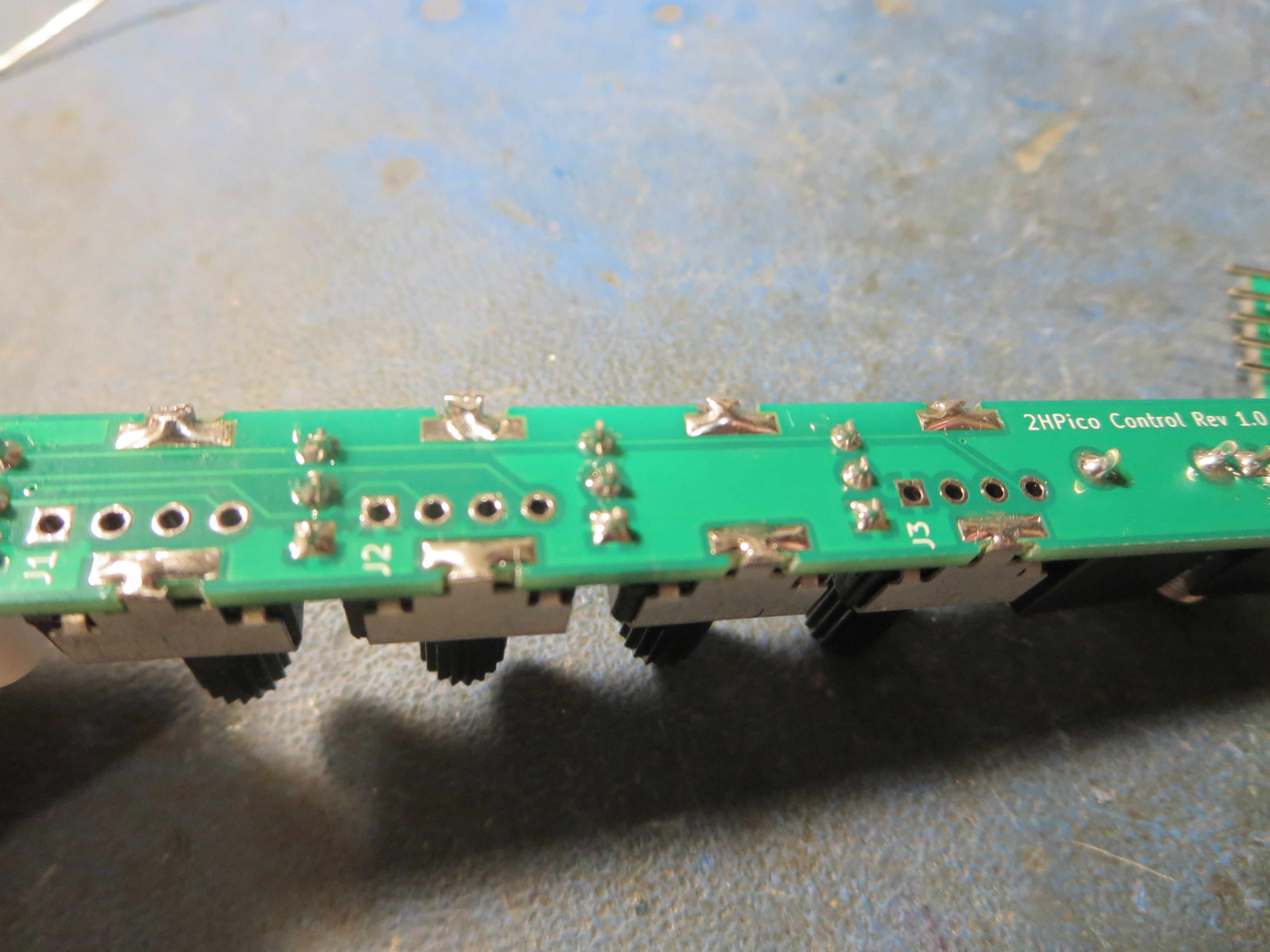

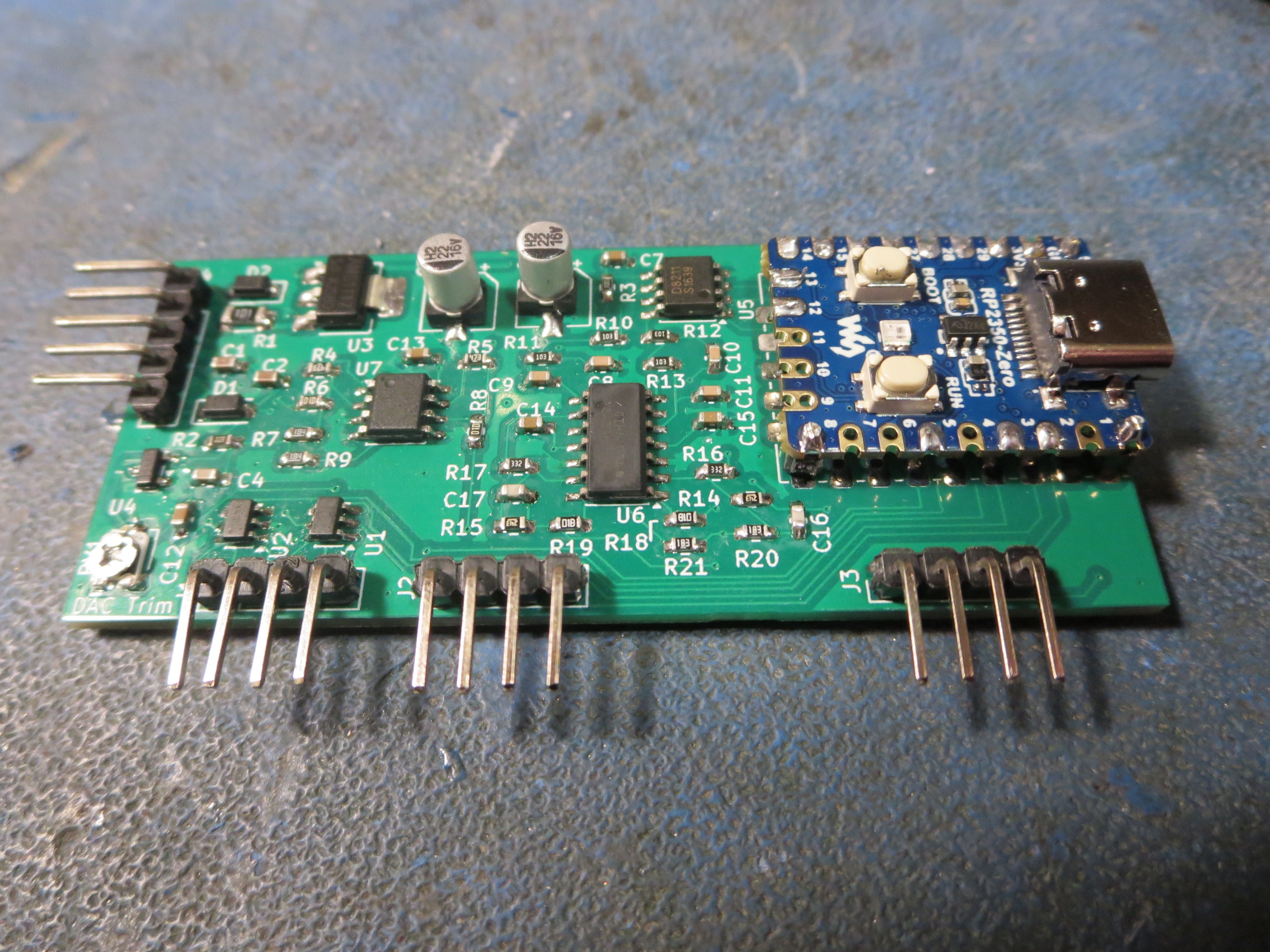

   • 优先焊接 0603 电阻、电容、稳压器等小型元件，再安装 RP2350 核心板

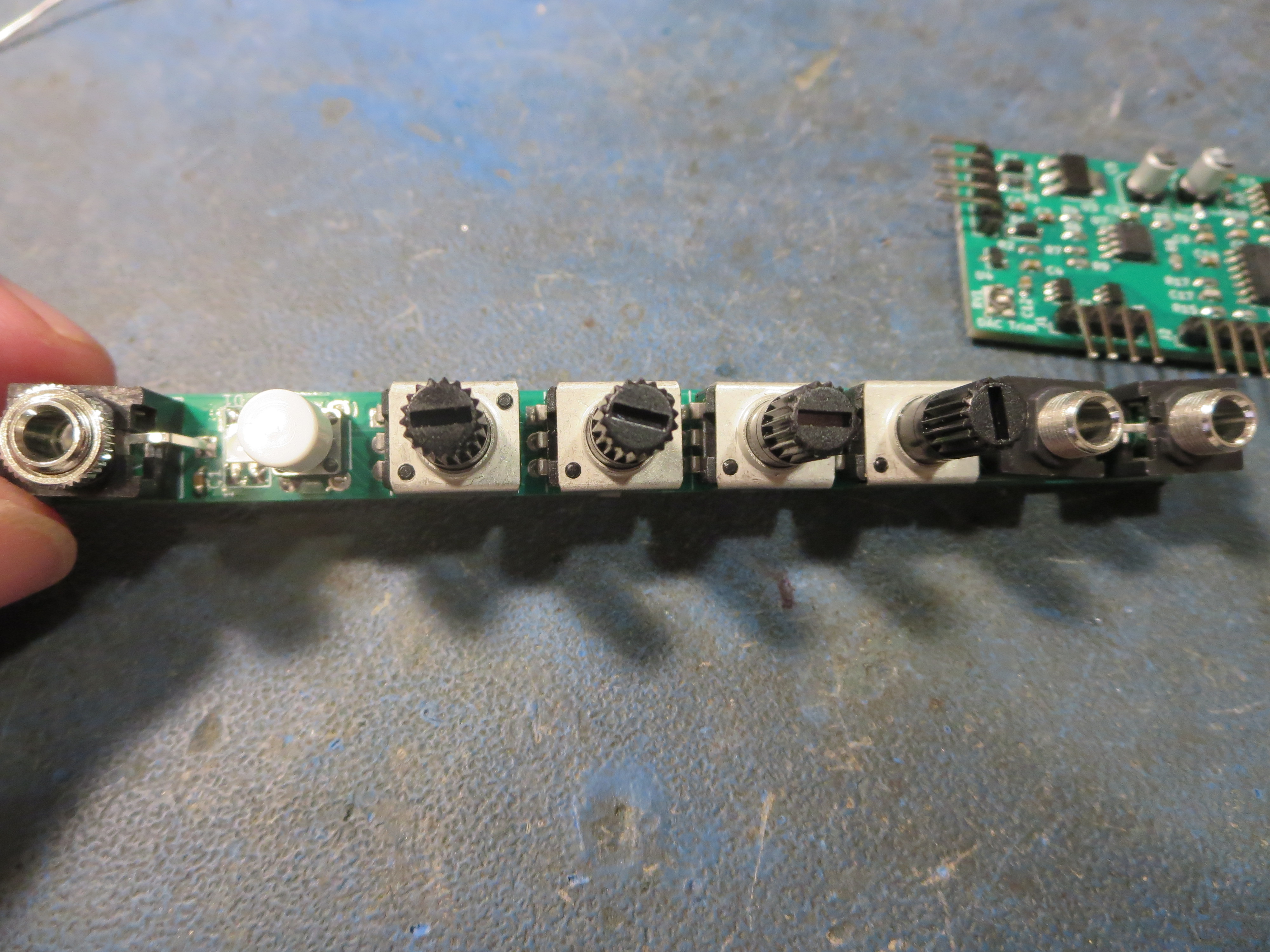

   • 面板 PCB 与主板通过直角排针连接，焊接前需对齐垂直 / 水平位置

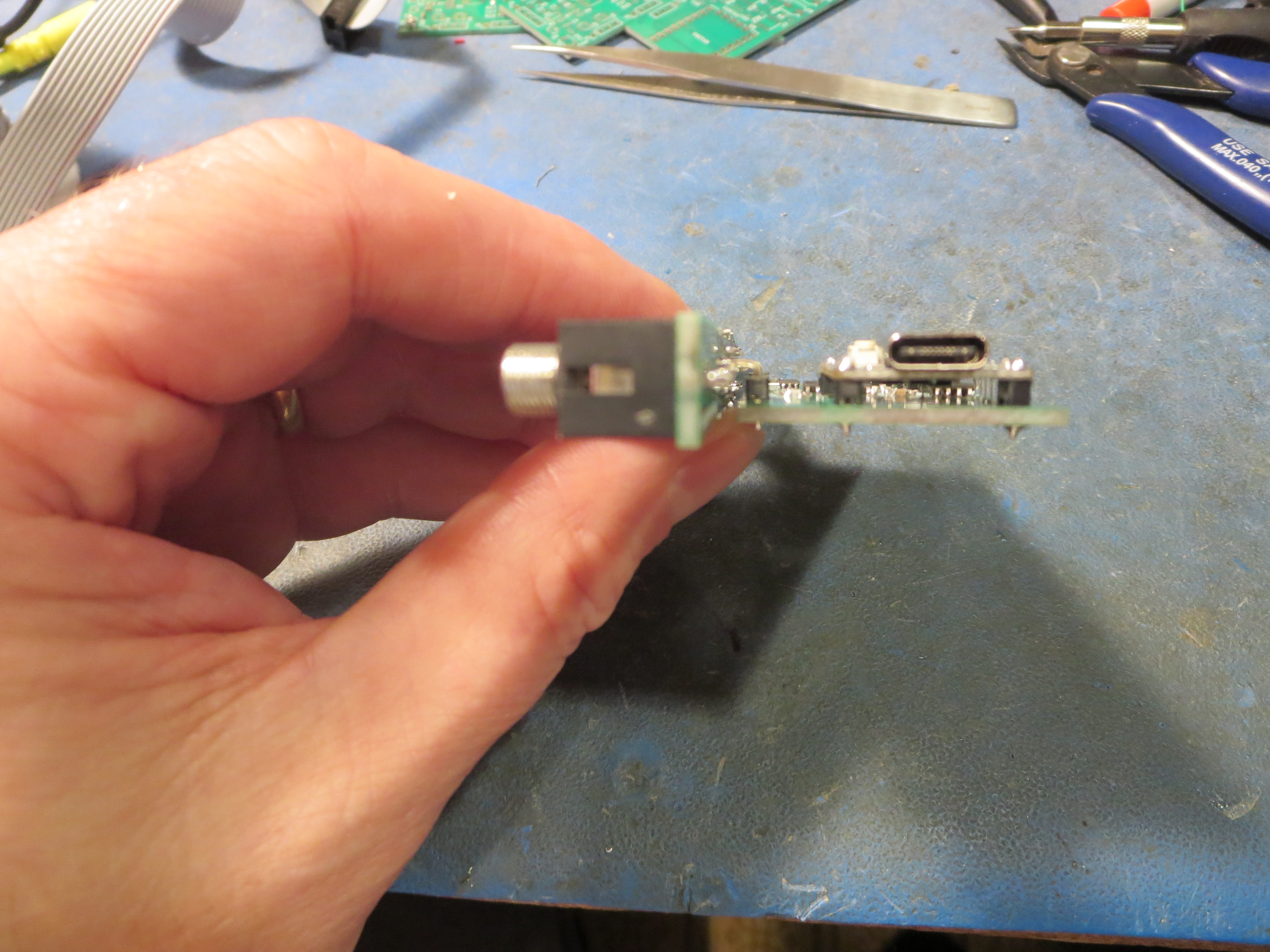

   • 完成后需裁剪主板底部引脚，确保模块整体厚度仅 10.16mm（标准 2HP 模块厚度）

2. 关键调试步骤

   • 焊接完成后先单独测试电源，确认 + 5V/+3.3V 电压稳定

   • 跳线配置：通过底部焊盘选择 Jack2 的功能（DAC 输出或第二路 CV 输入）

   • DAC 校准：通过 I2S 测试代码调整左右声道偏移，确保输出电压对应 - 32767~+32767 数值范围

3. 设计注意事项

   • 2HPico DSP 的顶部音频输入存在约 1.6V 直流偏移，需通过隔直电容处理

   • 面板 LED 直接使用 5V 供电，若亮度过高可通过降低供电电压至 3.3V 使用

   • WaveShare RP2350 模块需立装，避免背面元件与相邻模块干涉

项目价值与拓展

• 开源生态：配套提供 Arduino 环境下的 DSP / 控制类示例代码（如 Granular 采样、Ladder 滤波），支持用户自定义功能

• 成本优势：采用通用音频 Codec 芯片（PCM1808/PCM5102A），相比专用音频模块大幅降低成本

• 模块化拓展：2HPico 与 4HPico 可共用前面板 PCB，通过跳线和固件切换功能，适配不同合成器系统

License

未注明协议，请勿商业使用

项目地址

https://github.com/rheslip/2HPico-Eurorack-Module-Hardware
