这是 GitHub 上的一个基于跳蚤市场零件从零搭建的开源图像投影仪项目。项目核心定位不是单一成品，而是一套“自制图像投影系统”的设计思路与方案。

项目核心背景与定位

  • 项目初衷：项目并非提供单一成品，而是分享一套 “从零搭建光影投影系统” 的设计思路与实现方案，帮助爱好者理解光影投影的底层原理，用低成本零件实现创意投影效果。

  • 开源协议：采用 CERN-OHL-S-2.0 开源硬件协议，允许任何人基于项目进行修改、复刻与二次创作，鼓励社区共同完善设计。

  • 开发语言：100% 使用 OpenSCAD 进行 3D 结构设计，所有设计文件完全开源，支持用户自定义修改外壳、结构尺寸。

核心原理：反向相机式投影逻辑

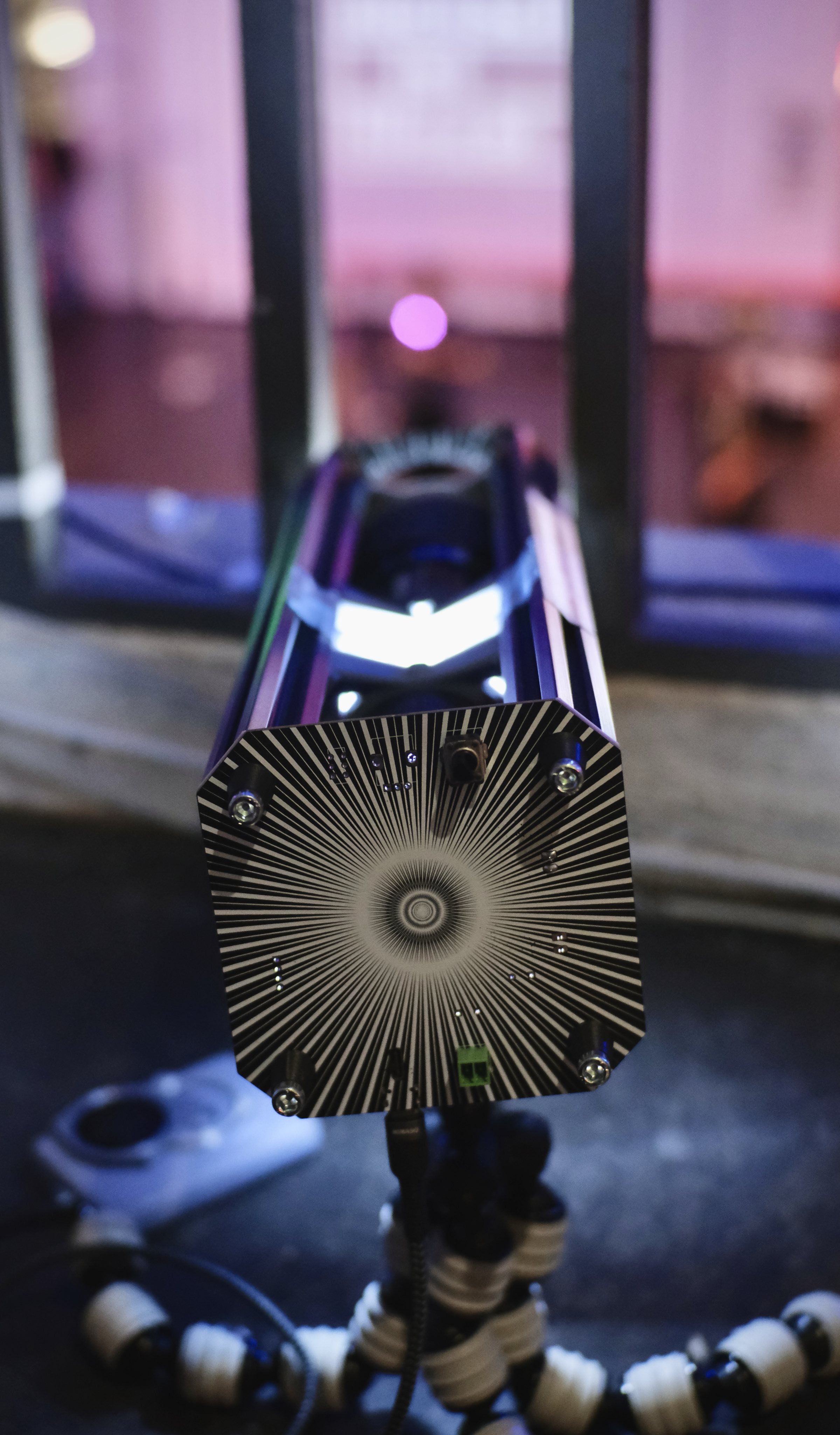

Ligra 的工作逻辑与相机完全相反，被开发者称为 “反向相机” 设计：

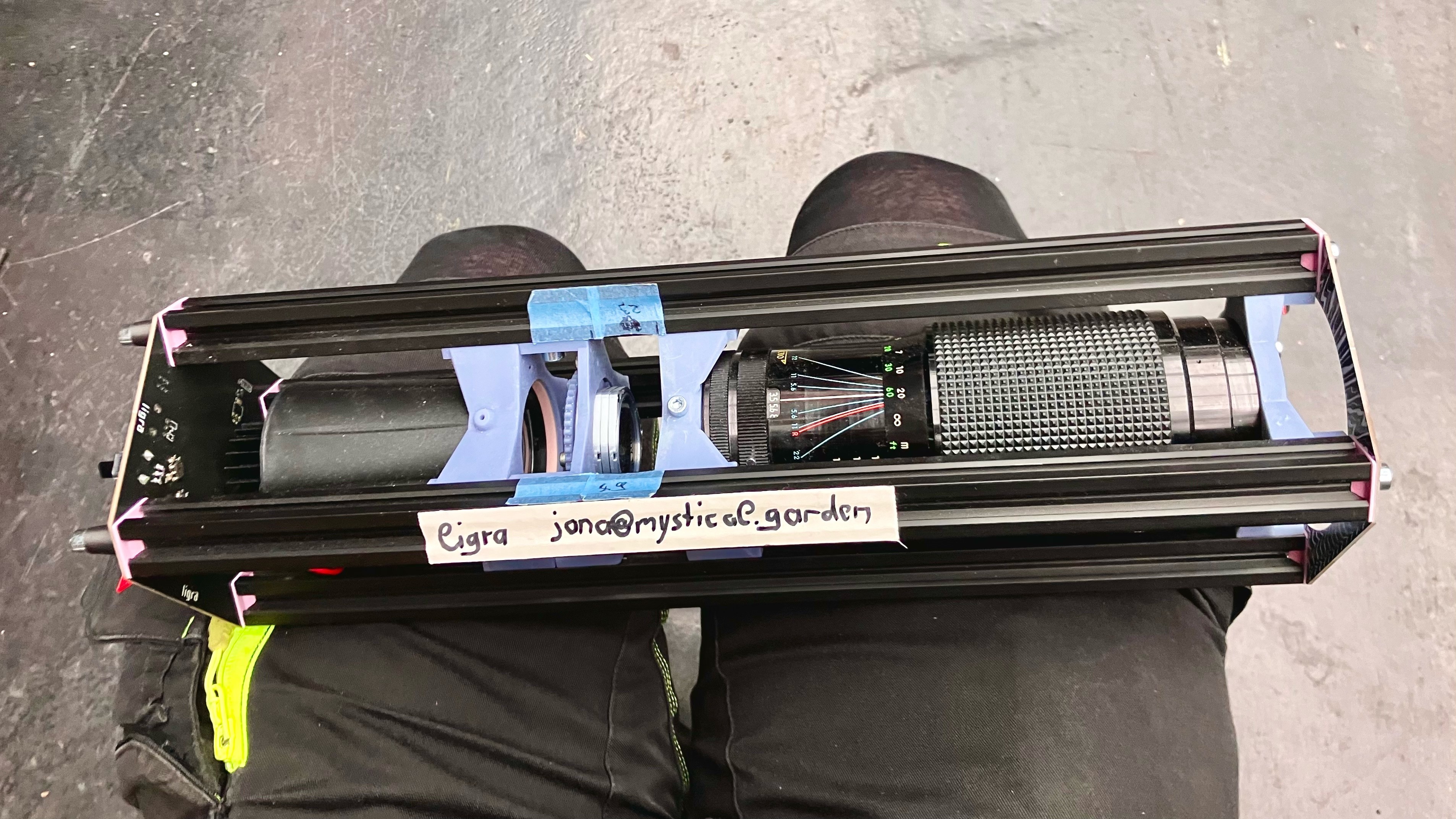

  1. 核心光学单元：以二手佳能 FD 镜头为核心光学元件，利用镜头的焦距、光圈特性实现成像。

  2. 图像生成方式：光线并非来自数字屏幕，而是通过物理图像介质产生画面，包括：

    • 2D/3D 打印模板、金属蚀刻遮罩

    • 彩色效果滤镜、手工染色胶片

    • 甚至 LED 光源、透明材质手工创作的光影图案

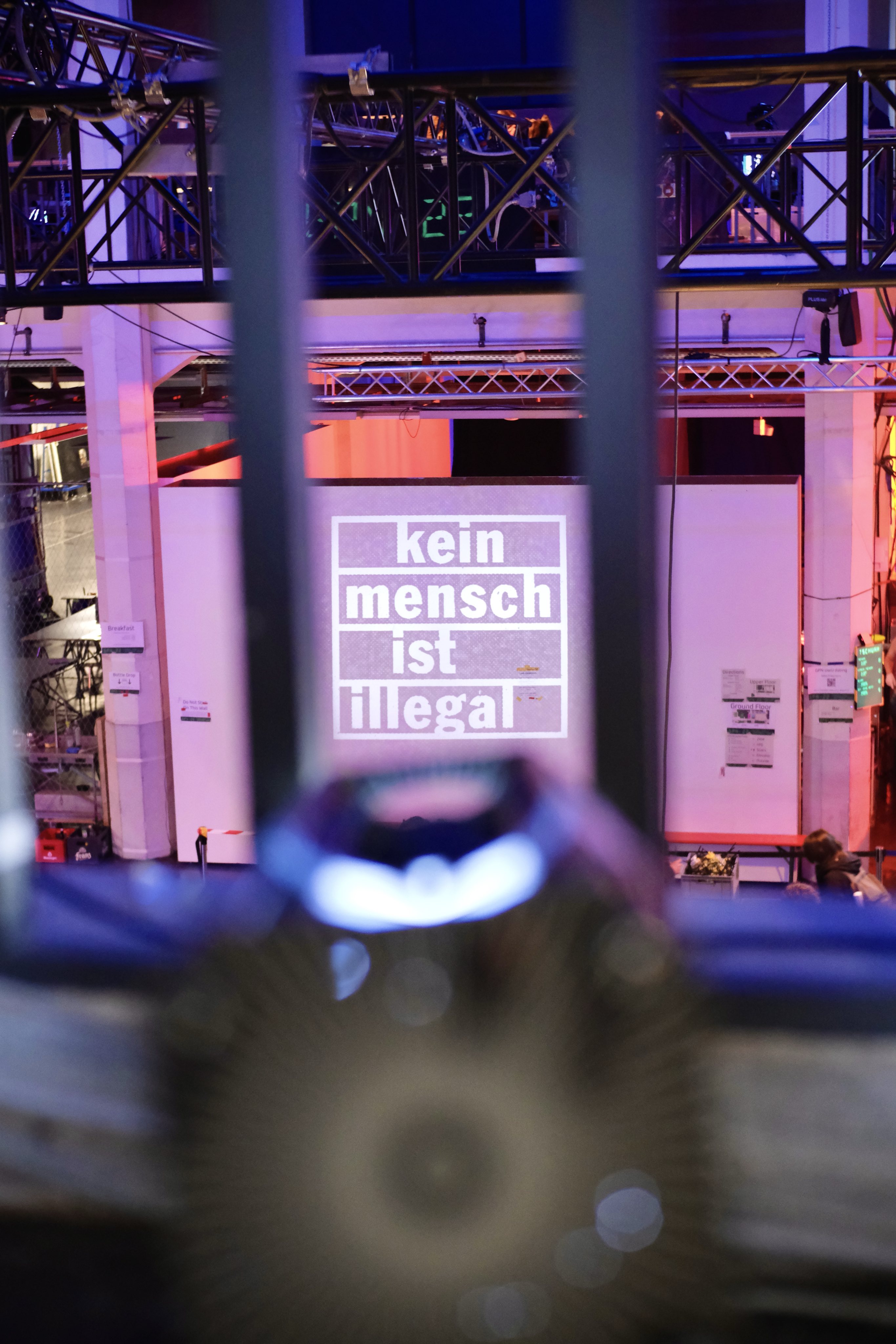

  3. 成像过程：光线从镜头后方穿过图像介质，再经镜头投射出去，最终在墙面 / 幕布上形成放大的光影画面，镜头的焦距、光圈直接决定投影的清晰度与画面大小。

项目包含的核心资源

模块

具体内容

项目进度

结构设计

OpenSCAD 3D 模型文件，支持用户修改外壳、镜头支架、光源模块结构

基本完成

电路与 PCB

光源驱动、电源管理模块的 PCB 设计文件，适配不同功率的 LED 光源

基本完成

组装说明

零件采购清单、组装步骤文档，包含镜头、光源、外壳的安装指南

85% 完成

投影介质模板

多种可 3D 打印 / 蚀刻的光影图案模板，支持用户自定义设计

45% 完成

进阶扩展

不同投影效果的改装方案（如动态光影、多色叠加投影）

持续更新中

项目特点与优势

  1. 极致低成本：核心零件（镜头、光源、外壳）均来自二手市场 / 跳蚤市场，整体成本远低于传统投影设备，门槛极低。

  2. 高自由度创作：没有固定的 “标准成品”，用户可以根据自己的创意更换镜头、光源、图像介质，实现独一无二的光影效果，适合舞台装置、艺术展陈、实验性光影创作。

  3. 开源可修改：所有设计文件完全开放，支持用户根据需求调整结构、优化电路，甚至开发新的投影效果模块。

  4. 轻量化结构：整体采用 3D 打印外壳，结构紧凑便携，适合户外、现场演出等移动场景使用。

适用场景与用户群体

  • 艺术创作者 / 舞台设计师：用于现场演出、艺术展的光影装置，实现独特的视觉效果。

  • 创客 / 硬件爱好者：作为光影、光学学习的入门项目，理解镜头、投影、光影成像的底层原理。

  • 实验性项目开发者：基于开源框架进行二次开发，打造动态投影、互动光影等进阶项目。

License

CERN-OHL-S-2.0 license

项目地址

https://github.com/Jana-Marie/ligra
