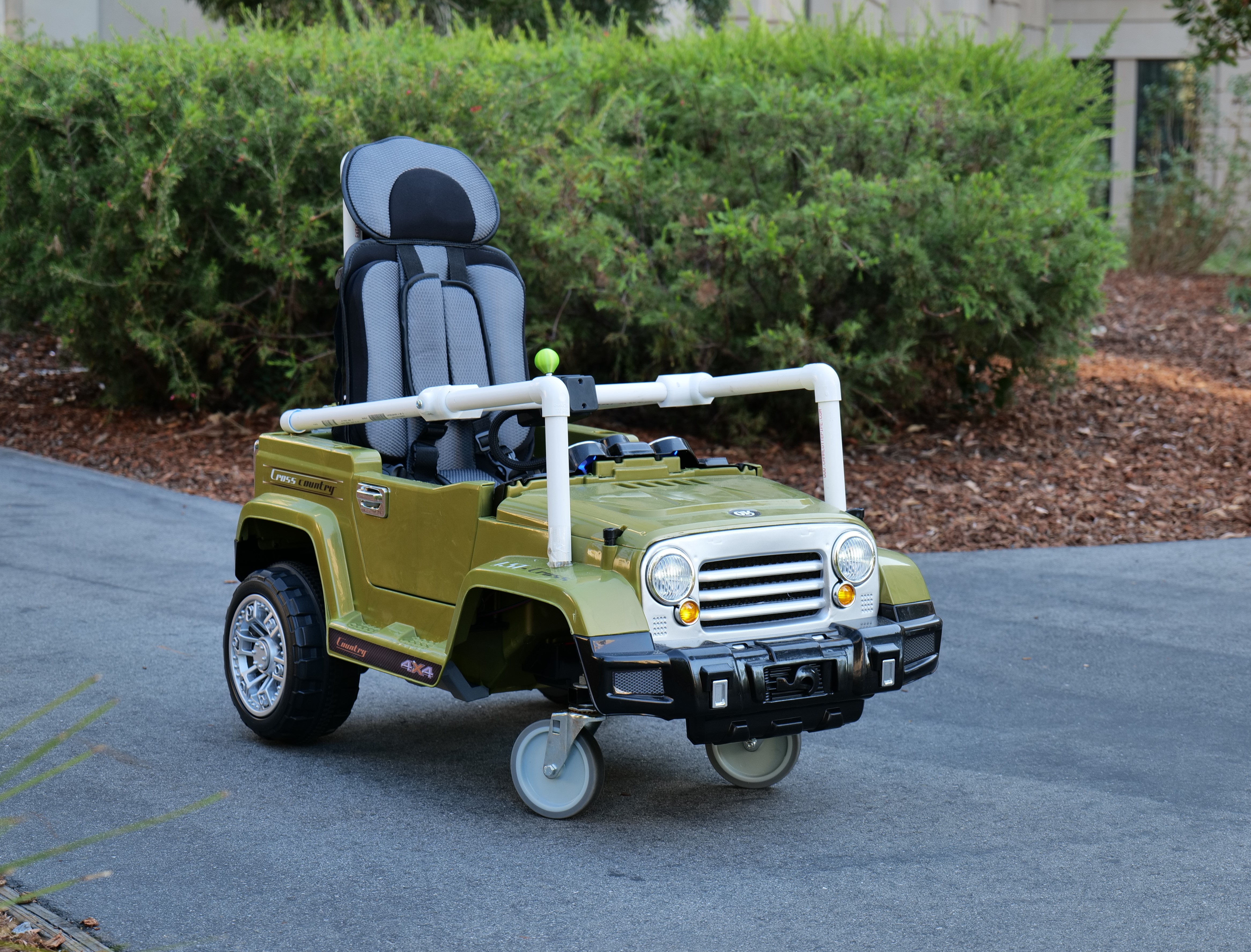

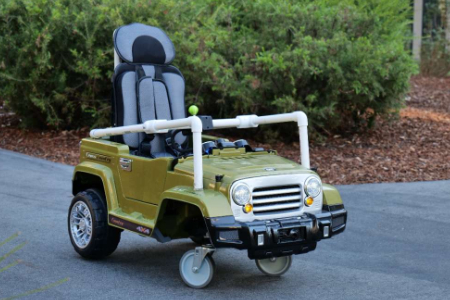

该项目为儿童电动玩具车（Go Baby Go）设计了一款带摇杆控制的驱动电路板，核心是为行动不便的儿童改造玩具车，提供更易用的操控方案。

项目核心信息

1. 功能定位

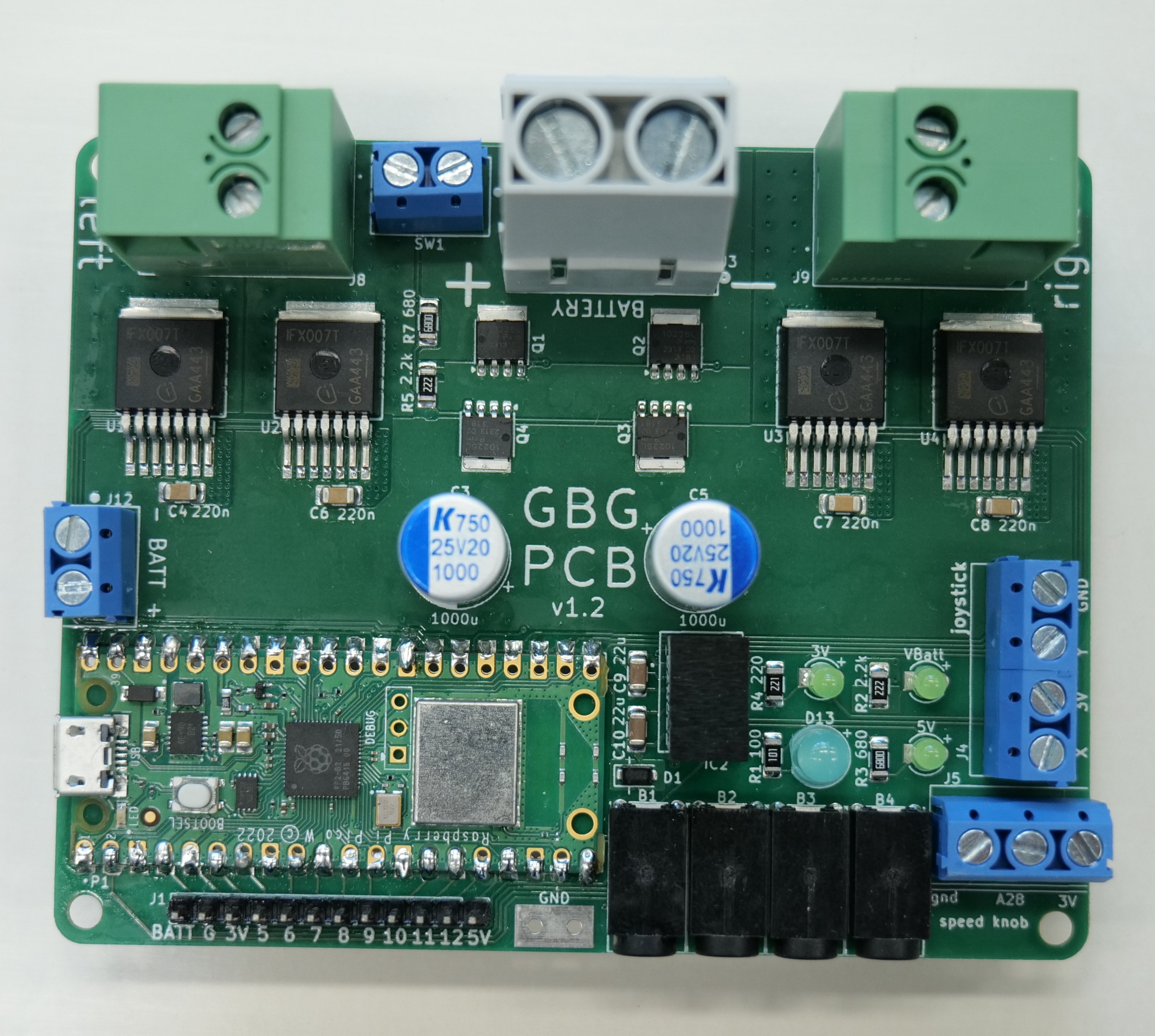

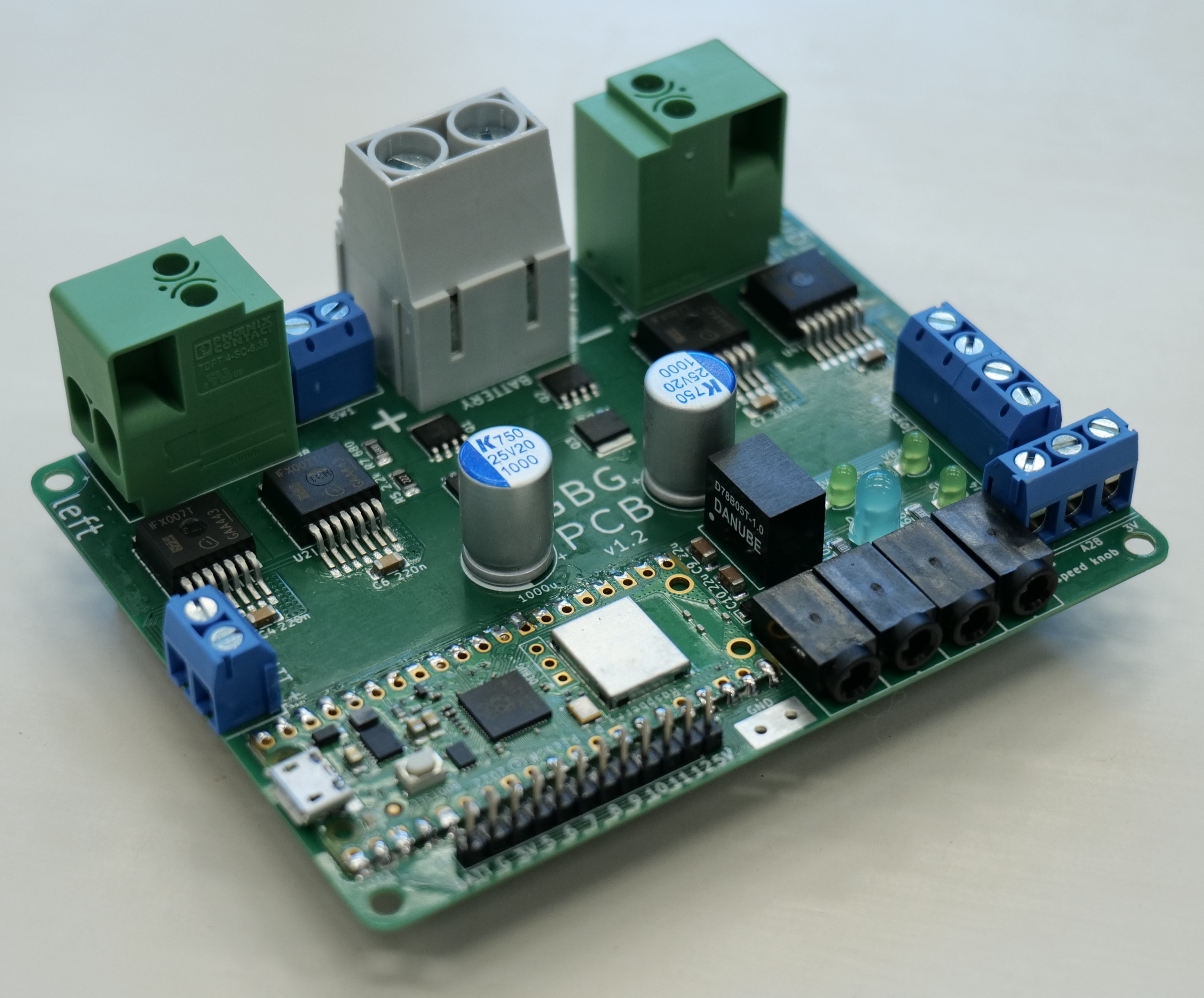

   该 PCB 可替代传统改装方案中分离的电机驱动、控制器模块，集成了：

   • 双路电机驱动（支持左右轮独立控制）

   • 微控制器（Raspberry Pi Pico）

   • 螺丝端子接口，无需焊接即可连接电池、电机和摇杆，降低改装门槛。

2. 关键参数与设计

   • 供电：12V（适配大多数儿童电动车）

   • 电流规格：可持续提供约 10A 电流，峰值可短时间支持 40A（带过热保护）

   • 低功耗：待机电流仅约 18nA，对电池损耗极低

   • 设计工具：KiCAD 9.0，开源了完整的原理图、Gerber 文件和生产资料

3. 支持车型与文档

   • 适配主流车型：Aosom Jeep、Zupapa 碰碰车等 12V 儿童电动车

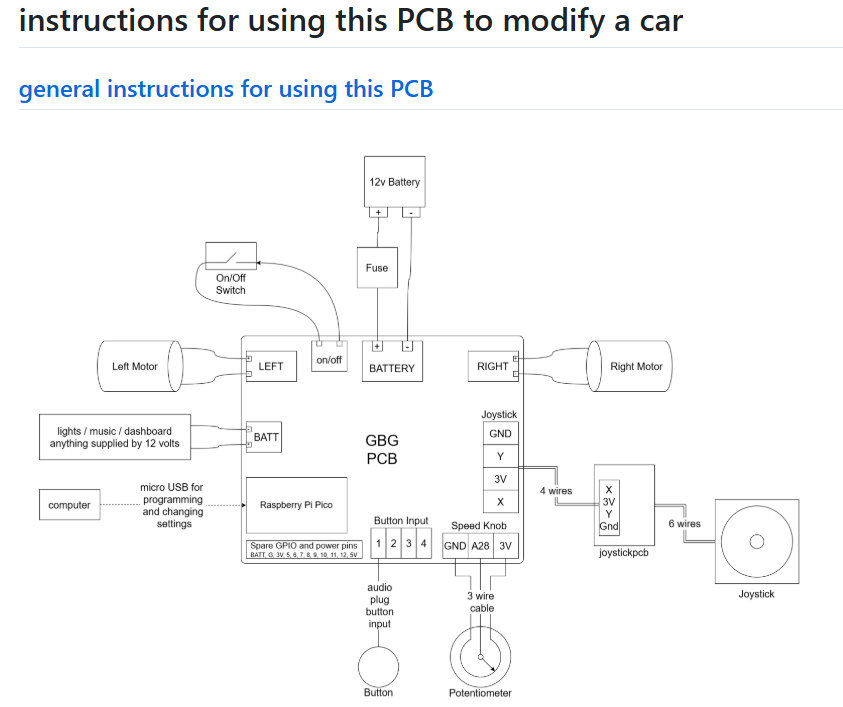

   • 提供了通用改装指南和车型专属教程，还配套了在线编程 / 配置工具，可通过浏览器直接刷写程序、校准摇杆。

4. 项目背景

   该项目属于 “Go Baby Go” 公益项目的延伸，目标是通过低成本改造，让行动不便的儿童也能独立操控玩具车，获得移动和玩耍的机会。

License

MIT license

项目地址

gobabygocarswithjoysticks/gbg-pcb: A PCB for controlling the motors in a go baby go car with joystick control
