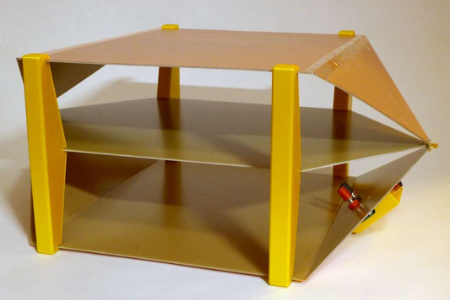

这是 一个名为 tem-cell 的开源项目，核心是DIY 自制 TEM 传输室（TEM Cell），用于低成本的 EMC（电磁兼容）预合规测试。

项目核心信息

1. 项目定位

   • 提供了可直接使用的 FreeCAD（机械结构）+ KiCad（电路）设计文件，用于制作一台 50Ω 阻抗匹配的开放式 TEM 传输室，配合频谱分析仪即可完成 EMC 辐射发射测试。

   • 附带了集成式 LISN（线路阻抗稳定网络）设计，支持传导发射测试，满足简易 EMC 测试需求。

2. 结构与原理

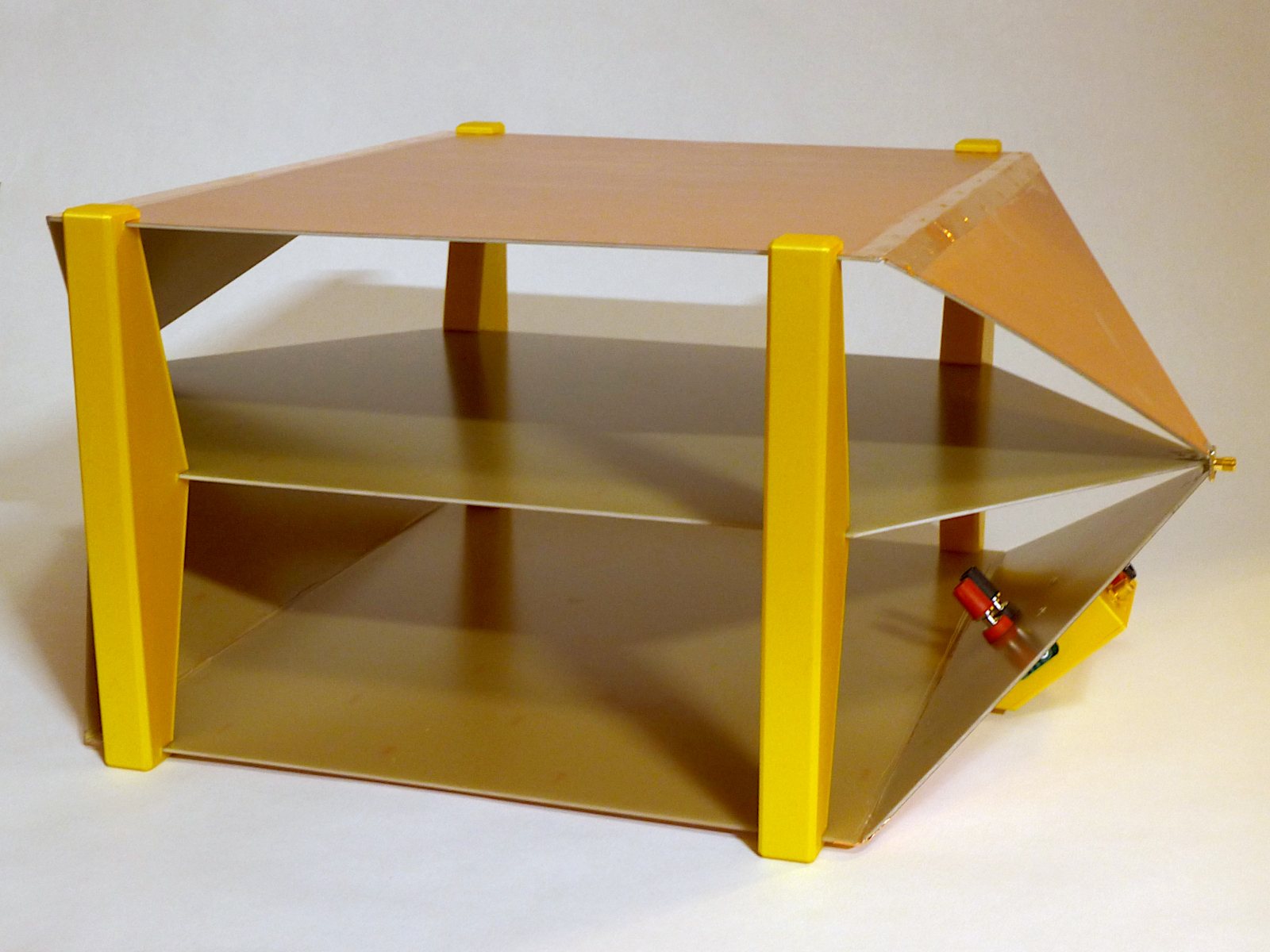

   • 由三层导体构成：顶部 / 底部为屏蔽层，中间为中心导体（Septum），通过调整导体宽度和间距实现 50Ω 特性阻抗。

   • 采用开放式结构（无侧壁），便于放置被测设备（DUT），同时通过设计公式修正了边缘电容的影响，确保阻抗匹配。

3. 关键设计细节

   • 尺寸与材料：默认设计尺寸为 L500mm×W350mm×H200mm，使用 FR4 PCB 板（1.6mm 厚）作为导体材料，搭配 3D 打印绝缘支撑件。

   • 集成 LISN：符合 CISPR 16 标准，提供 50Ω 阻抗匹配，支持 DC 供电设备的传导发射测试，最大输出电流 1.5A、电压 100VDC。

   • 参数化设计：使用 FreeCAD 参数化模型，可通过调整电子表格参数修改关键尺寸，适配不同测试需求。

4. 配套工具与说明

   • 提供了 TinySA Ultra 频谱分析仪的预设配置文件，可直接导入以简化测试流程。

   • 附带了从 TEM 室测量值到远场辐射强度的转换公式与计算表格，方便将测量结果转换为标准 EMC 测试单位（如 dBμV/m）。

   • 项目文档包含了详细的理论依据、施工说明和材料清单（BOM），降低自制门槛。

TinySA_screenshot

项目价值

这个项目为个人开发者和小型团队提供了一种低成本的 EMC 测试方案，避免了购买昂贵的商用 EMC 测试设备的成本，非常适合嵌入式、硬件爱好者在产品开发阶段进行预合规测试，提前排查电磁兼容问题。

开源协议

• 所有设计文件采用 CC-BY-4.0 协议 发布，允许自由使用、修改和分享，仅需保留原作者署名。

项目地址

https://github.com/PetteriAimonen/tem-cell
