这是 AXin 实验室开源的 Alice OPA ECM 麦克风项目，一个面向 DIY 爱好者的驻极体电容麦克风制作方案，基于经典的 “Alice OPA” 电路改进而来。

项目核心信息

关键组件说明

• 驻极体麦克风（ECM）

  推荐使用得胜 JY-H25-20 等驻极体音头，理论上任意不带 JFET 的驻极体音头都可兼容，灵敏度建议标准为 - 34dB。

• 运算放大器

  指定使用 TI OPA1642，低噪声、高输入阻抗，JFET 输入级，功耗低，可直接由声卡幻象电源驱动。

• 其他关键元件

  1. 1GΩ 玻璃釉高压电阻：用于提供音头极化偏置，必须≥1GΩ，否则会影响低频表现。

  2. XLR 接口：采用科诺恩三芯卡侬公座，型号 CM-XLR3M，适配专业音频设备。

  3. 螺丝螺母：提供了完整的 BOM 清单，包含不同规格的螺丝、螺母。

零件选型

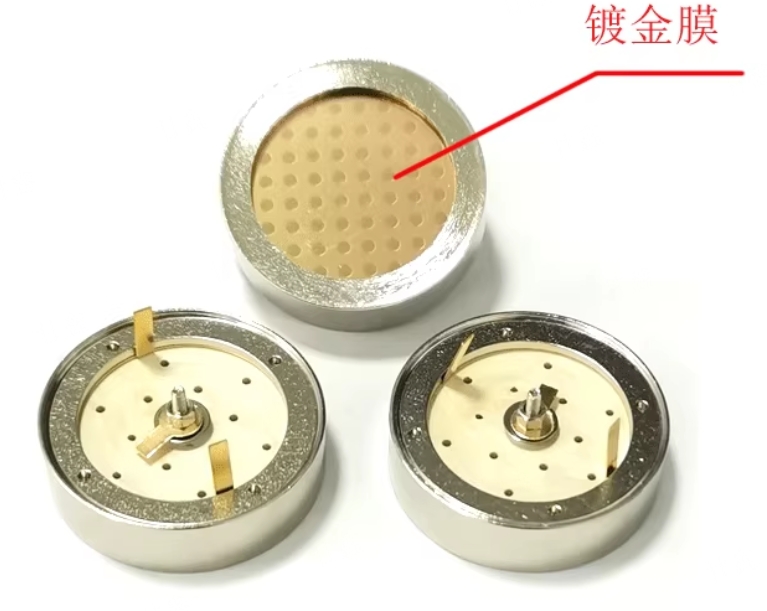

音头

理论上，不带JFET的驻极体音头都可以使用，大家可以自由选择，如视频中所说，C端消费者可以买到的比较靠谱的应该就是得胜捷韵那家的驻极体音头，大家不想折腾的话可以跟我选同款就好。灵敏度建议标准的-34dB

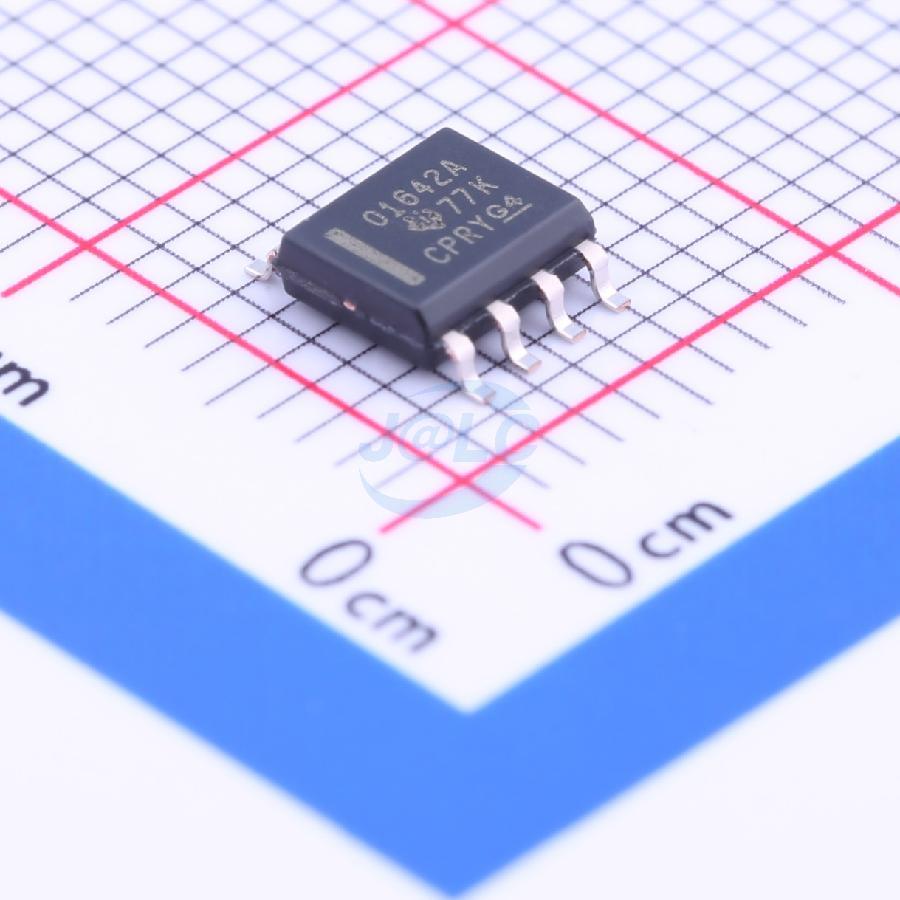

运算放大器

建议使用TI的OPA1642运放，这颗运放输入级为JFET，低噪声高阻抗，并且功耗比较低，声卡幻象电源可以推得动。

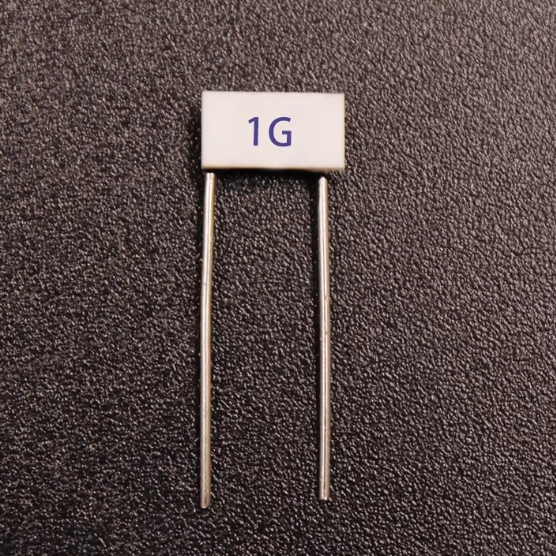

1G电阻

1G电阻我是在淘宝上买的玻璃釉高压电阻，注意阻值一定要选择1G以上的，小于这个值会导致声音没有低频。

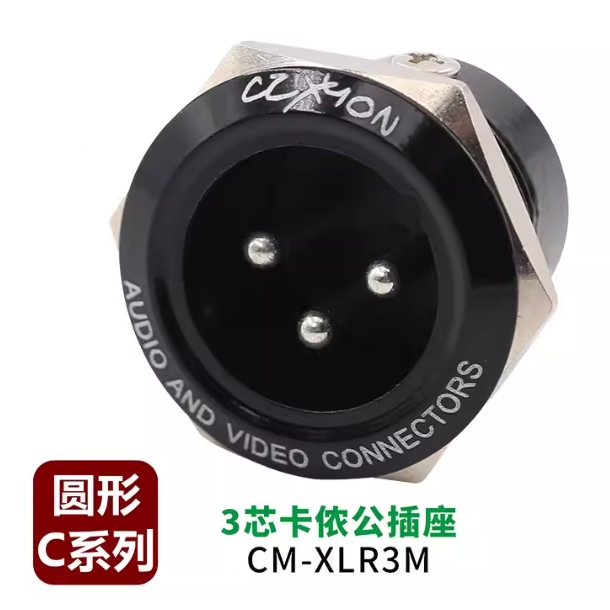

卡侬接头

使用的是科诺恩的三芯卡侬公插座，质量挺不错的，推荐大家使用

项目特点与限制

• ✅ 优势：成本低、易获取元件、电路成熟、声卡幻象电源直推、可 3D 打印外壳。

• ⚠️ 不足：3D 打印外壳需要额外加工（如加铜箔屏蔽），DIY 过程存在装配误差风险，暂未实现低切 / 衰减开关等进阶功能（Roadmap 中计划后续添加）。

• 📜 版权限制：本项目仅允许非商业使用，禁止用于销售、作为商业服务的一部分盈利。

License

GPL-3.0 license

项目地址

https://github.com/AXinsLab/ECM_XLR_microphone
