DIY达芬奇剪辑键盘

这是一个开源 DIY 项目，目标是复刻 Blackmagic Design 的 DaVinci Resolve Speed Editor（达芬奇剪辑键盘），让用户可以低成本自制专业视频剪辑控制器。

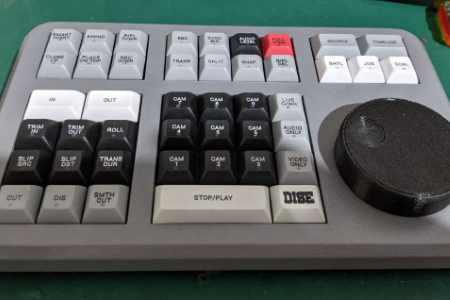

DIY达芬奇剪辑键盘封面
oshw_hqzl2026-04-15 10:51:40LGPL 3.0
247
Star1

PCBA

设计文件

KiCad图标DiSE-main.zip6.98MB（0次下载）

EDA查看器

复制嵌入代码

详细介绍

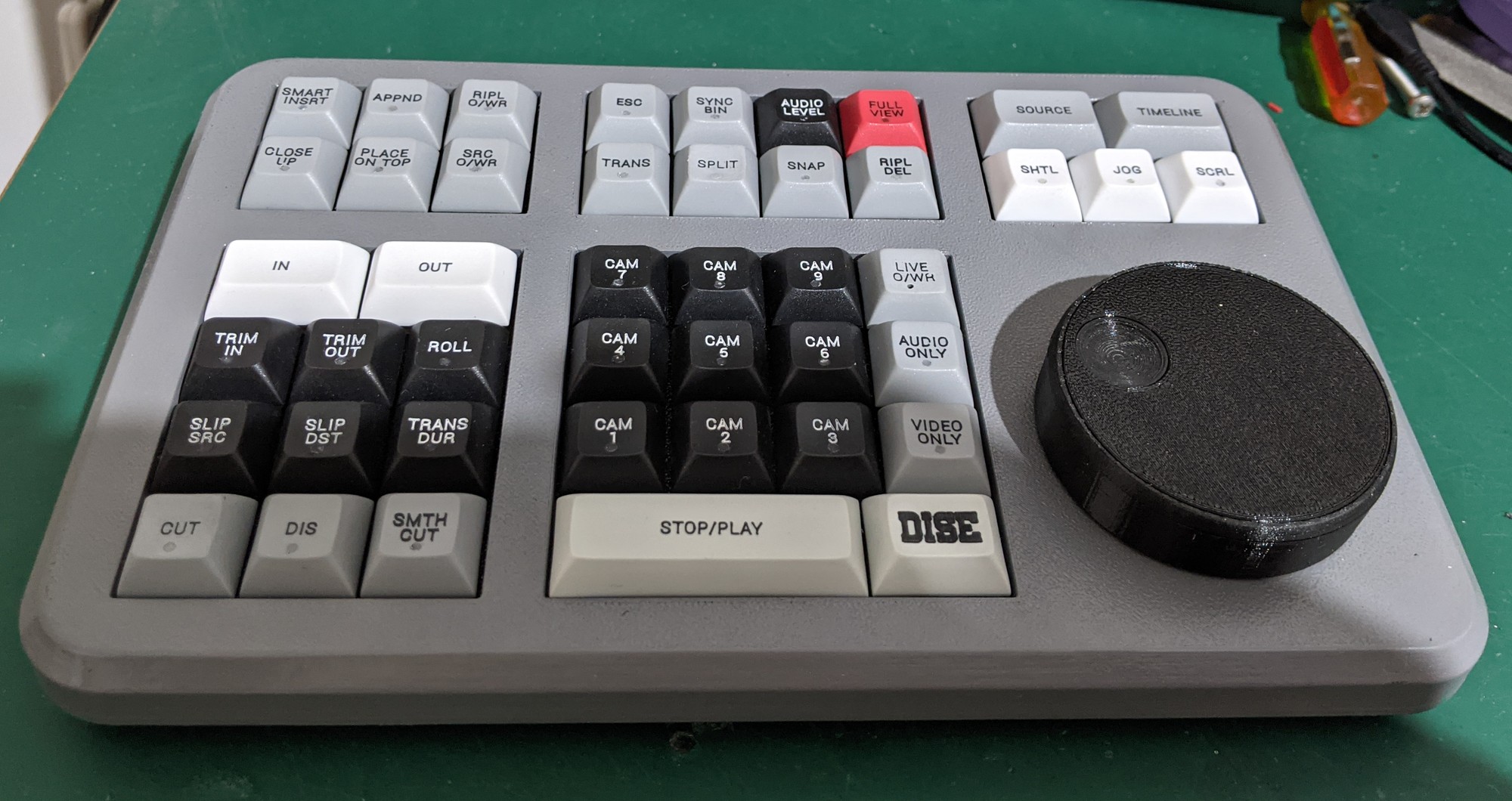

这是一个开源 DIY 项目，目标是复刻 Blackmagic Design 的 DaVinci Resolve Speed Editor（达芬奇剪辑键盘），让用户可以低成本自制专业视频剪辑控制器。

一、项目核心信息

  • 项目名称：DiSE（DIY Speed Editor）

  • 适用场景：DaVinci Resolve 等视频剪辑软件，提升剪辑效率

  • 开源协议：LGPL-2.1

  • 项目地址：GitHub 开源仓库（图中展示的完整物料清单、硬件方案、组装指南）

  • 核心优势：以远低于官方成品（约 2500 元）的成本，实现同款剪辑键盘功能

二、完整物料清单（BOM）与硬件方案

1. 核心组件选型

组件类别

推荐型号 / 规格

说明

主控板

Blue Pill（STM32F103C8T6）

官方推荐方案，需搭配 ST-Link V2 编程器；也可选择 CH32F103C8T6 Type-C 方案（免编程器，直接 USB 烧录）

编码器

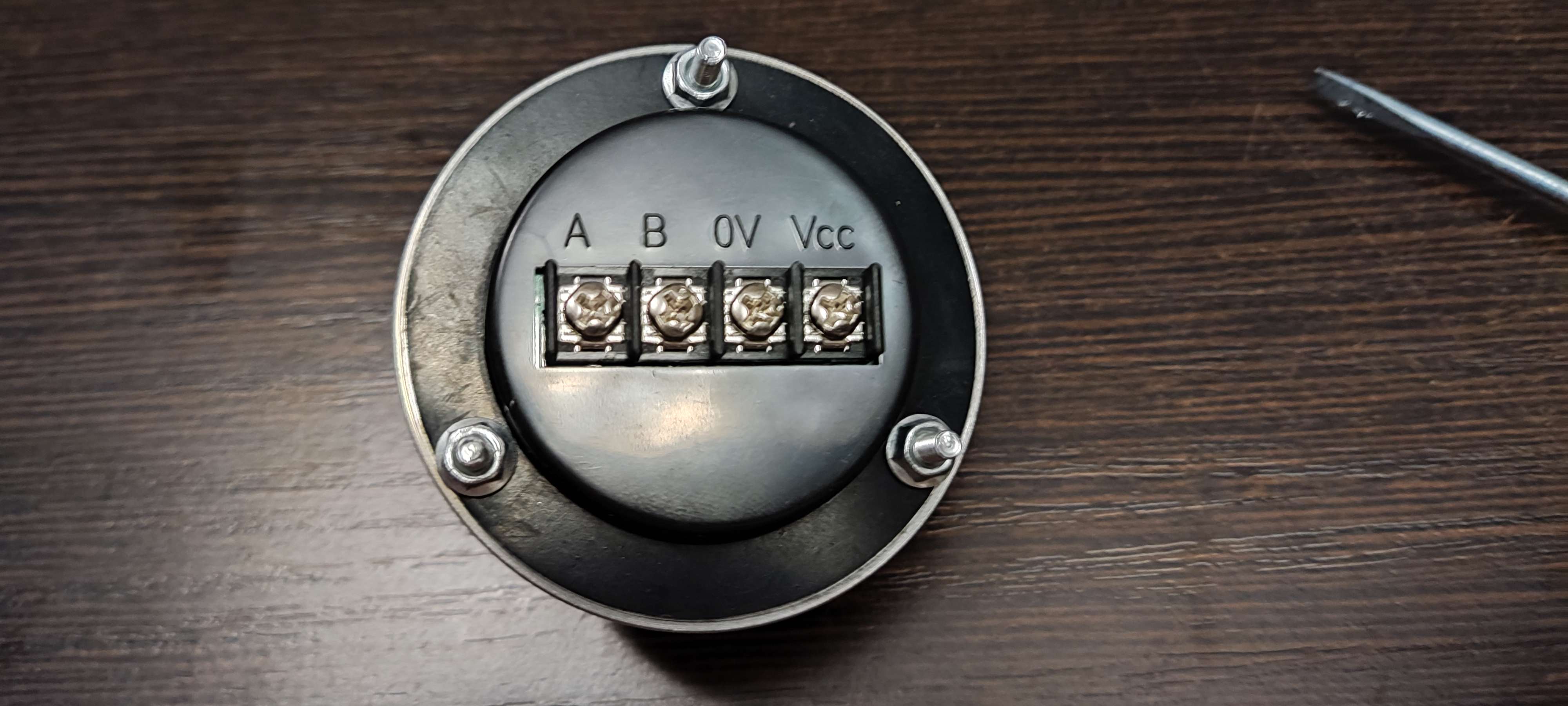

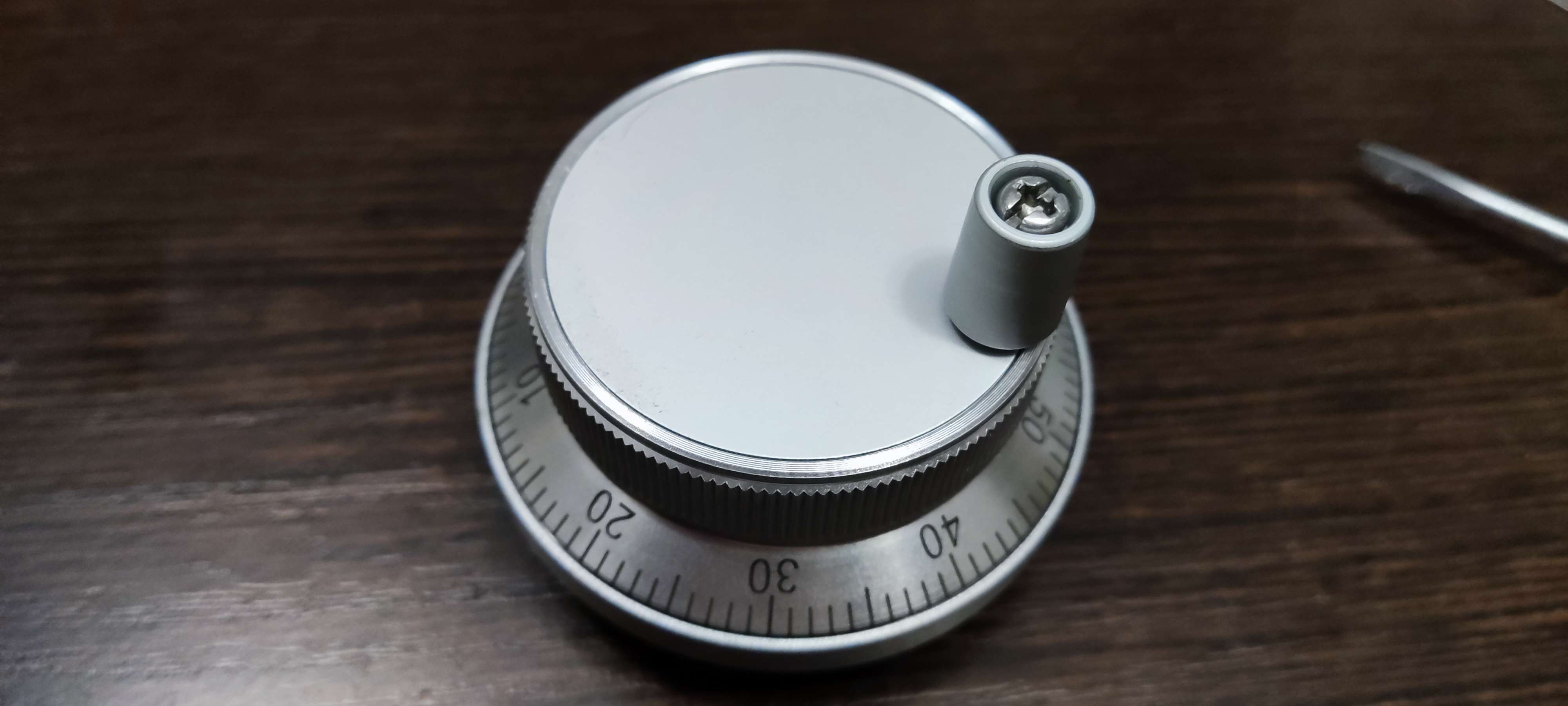

1000ppr 5v 4pin 60mm 光学编码器

需改造结构以降低运行噪音，实现顺滑的 Jog/Shuttle 操作

按键

Cherry MX 轴体 + 轴座

44 颗，推荐静音灰轴，支持热插拔

键帽

DSA 高度定制键帽

44 颗，分多种尺寸（1u/1.25u/1.5u/2u/2.25u/3u），支持热升华 / 激光雕刻印字

指示灯

3mm LED

44 颗，任意颜色可选

接口

USB-C 母座

用于连接电脑

电阻

0603 封装

R1:8.33KΩ(7pcs)、R10-R11:330Ω(2pcs)、R8-R9:1KΩ(2pcs)、R43-R51:68Ω(7pcs)

二极管

1N5819 SS14 SMD

肖特基二极管，1 颗即可

连接器

4pin PCB 连接器（可选）

用于编码器接线，可直接焊接省略

2. 主控方案对比

方案

优点

缺点

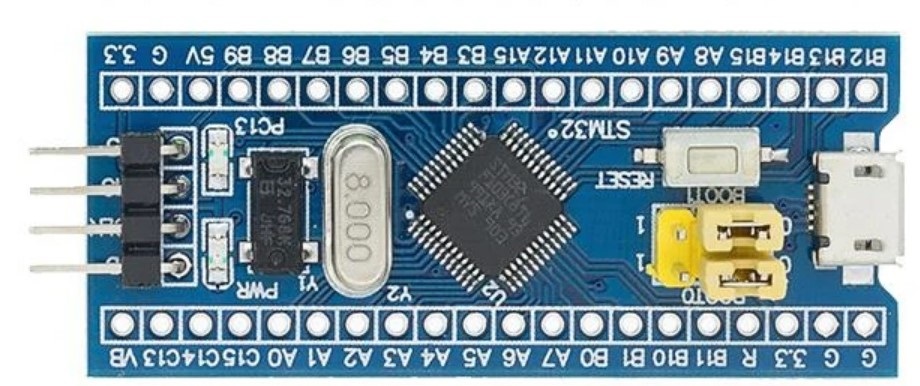

STM32F103C8T6 Blue Pill

兼容性好，支持调试开发

需额外 ST-Link 编程器，部分克隆芯片无法正常烧录

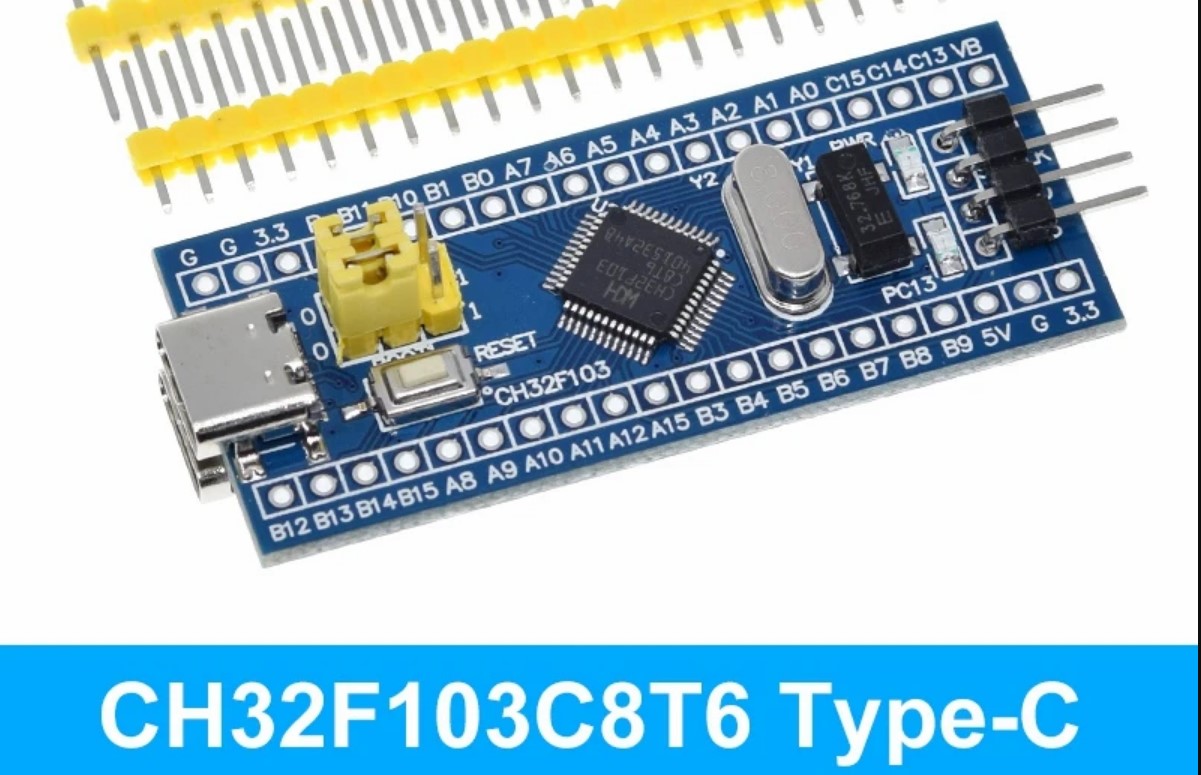

CH32F103C8T6 Type-C

免编程器，USB 直插烧录，成本更低

不兼容新 STM 工具，仅支持旧 Link004，不推荐开发使用

推荐主控方案

低成本替代方案

三、DIY 关键注意事项

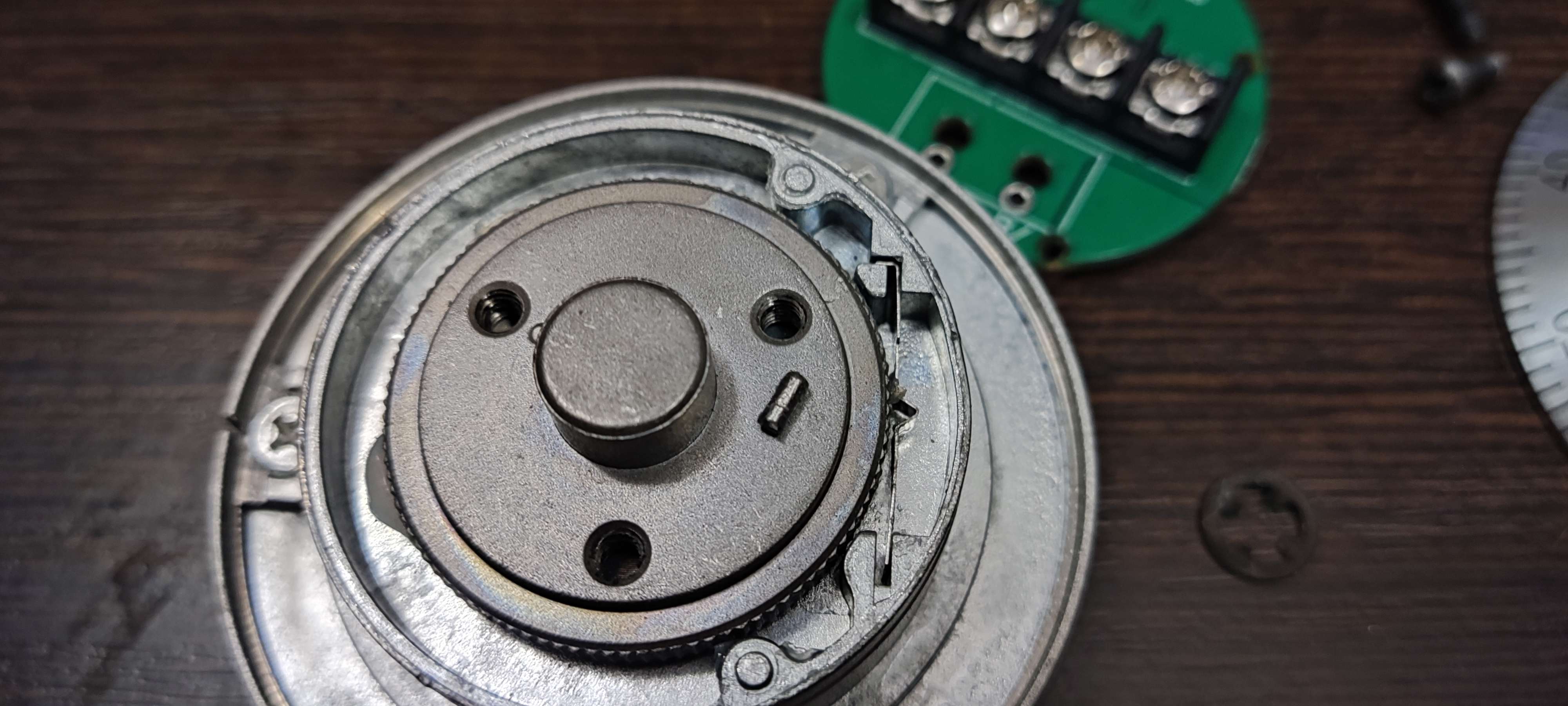

  1. 编码器改造：需拆解编码器，移除内部限位销和弹簧，降低运行噪音，提升操作顺滑度

  2. 键帽印字：黑色键帽推荐使用热升华白墨打印，普通激光打印 / 转印在黑底上效果差；也可使用激光雕刻 + 填漆方案（难度较高）

  3. 主控避坑：STM32 Blue Pill 存在大量克隆芯片，部分无法被 ST 软件识别，推荐购买原装芯片 + 编程器套装

  4. 焊接要求：USB-C 接口焊接难度较高，CH32 方案可直接使用板载接口，降低焊接难度

  5. 3D 打印：需使用 3D 打印机打印外壳结构，需提前准备打印设备或找第三方代工

编码器

四、项目价值与拓展

  • 成本优势：全套物料成本仅为官方 Speed Editor 的 1/5-1/10，适合 DIY 爱好者、学生群体

  • 开源可定制：可根据自身剪辑习惯修改按键布局、固件功能，适配其他剪辑软件（如 Premiere Pro、Final Cut Pro）

  • 学习价值：完整覆盖嵌入式开发、PCB 设计、3D 打印、硬件焊接等技能，适合电子爱好者学习实践

五、License

LGPL-2.1 license

六、项目地址

https://github.com/shaise/DiSE
