一、开发板介绍

MC3302是一款支持两路屏显输出，两路mic输入，能够同步驱动MiPi+RBG/MCU屏，最高支持1080P@60fps的新一代屏显芯片。集成MIPI/以太网/USB/CAN接口，支持 4lane mipi 或 24bit RGB 或 16bit mcu 接口。作为一款双屏驱动、深度休眠模式超低功耗、H.264/JPEG硬解码、工业级可靠性、专为多屏交互和多媒体处理场景设计的显示控制芯片，可充分满足智能场景需求。

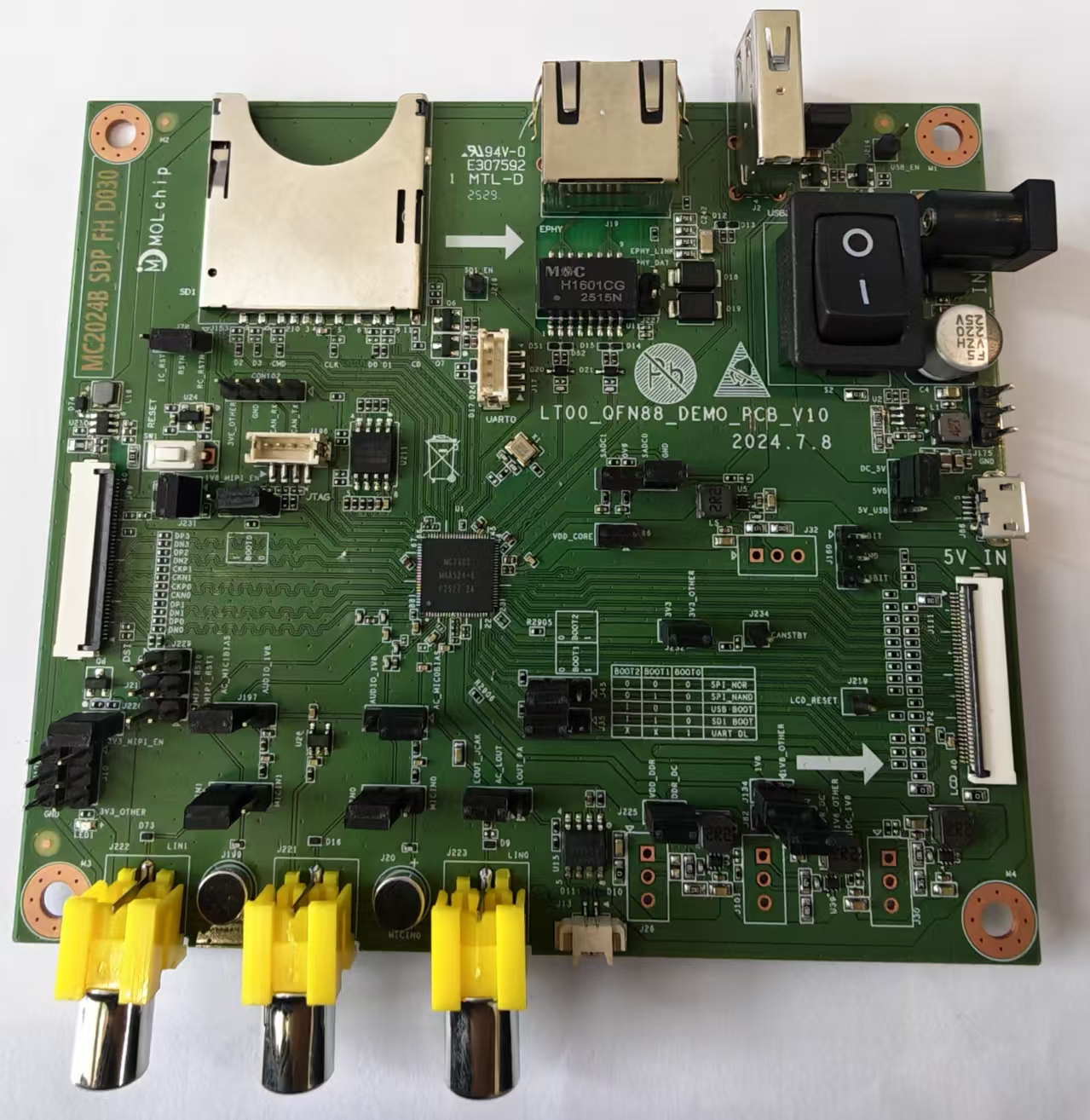

1. 开发板外观如图：

2. 常用芯片资源如下：

• MC3302

  • 最高支持960MHz

  • 32K byte I-Cache

  • 32K byte D-Cache

• 视频解码

  • 支持 H264 解码:

    • 支持 ITU-T H.264 High Profile/Main Profile/Baseline Profile @ Level 4.2 解码

    • H.264 解码最高支持 1920x1080@30fps

  • 支持 JPEG 解码:

    • MJPEG/JPEG Baseline 解码

    • JPEG 解码性能 1920x1080@30fps

• 音频编解码

  • 软件实现多协议音频编解码，支持 G.711、G.726、MP3、AACplus

• 音频接口

  • 内置 2 个 16bit ADC, 1 个 24bit DAC, 支持：

    • 2 路单端 MIC 输入，支持双 Mic 回声消除

    • Lineout 音频输出

  • 同时支持 1 路双向 I2S

• 安全加速器

  • 硬件实现 AES/DES/3DES 加解密算法

  • 支持 512bit efuse

• 视频输出接口

  • 支持 24bit/18bit/16bit RGB LCD, 最高支持 1280x800@60fps

  • 支持 18bit/16bit/9bit/8bit MCU 接口, 最高支持 800X600@@60fps

  • 支持 4-Lane/2x2lane MIPI DSI 接口，最高支持 1920x1080p@60fps

• 网络接口

  • 1 个外接百兆以太网或一个内置百兆 PHY

    • 集成 FE PHY

    • 支持 10/100Mbit/s 半双工或全双工

• 外围接口

  • 支持 2 个 I 2 C 接口

  • 支持 2 个 SPI Master，1 个 SPI Slave 接口

  • 支持多个 GPIO 接口

  • 1 个 USB 2.0 HOST 及 Device 接口

  • 4 个 UART 接口，其中 1 个支持 4 线

  • 2 个 SDIO 2.0 接口

  • 1 个 CAN bus 接口

  • 1 个 PWM 接口

• SAR-ADC

  • 一个 12bit SAR ADC, 支持 2 个 Channel

• Flash接口

  • 1、2、4 线 SPI NOR/NAND flash

  • 支持 DTR 模式

  • 2 个片选，可分别接不同类型的 flash

  • 对于 SPI NOR flash，每个片选最大容量 64MB

  • 对于 SPI NAND flash，每个片选最大容量 512MB

  • 对于 SPI NAND flash，支持 8bit/1KByte, 24bit/1KByte ECC

  • 对于 SPI NAND flash，支持 2KB/4KB 页大小

• 存储器

  • 内置 64MB DDR2 SDRAM

  • 内置 40KB BootROM

• 启动模式

  • 支持从 BootROM 启动

  • 支持从 SPI NOR flash 启动

  • 支持从 SPI NAND flash 启动

  • 支持 SD 启动

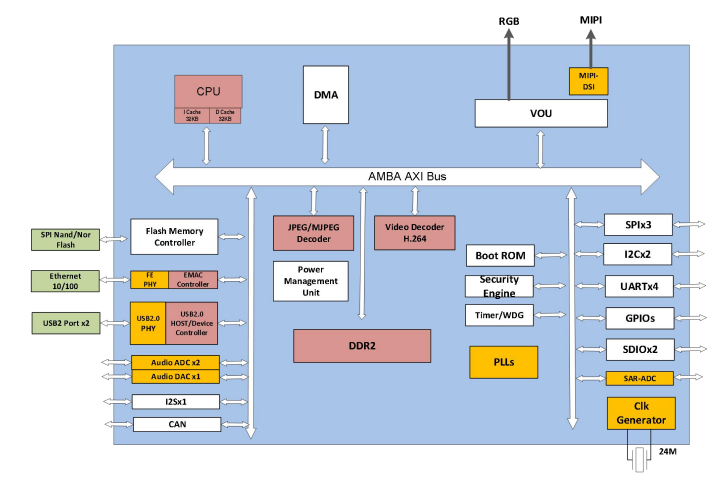

二、系统框图
