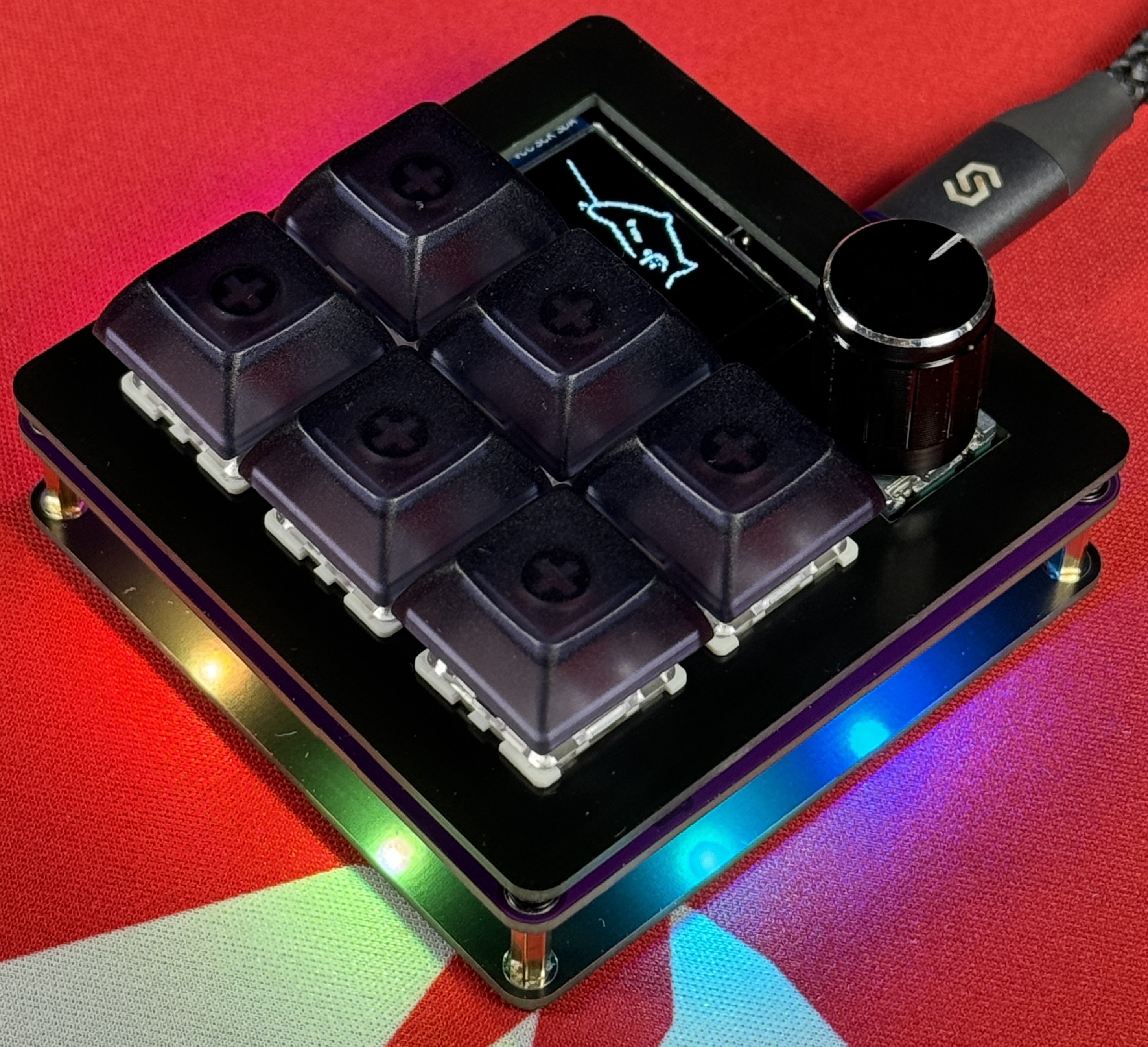

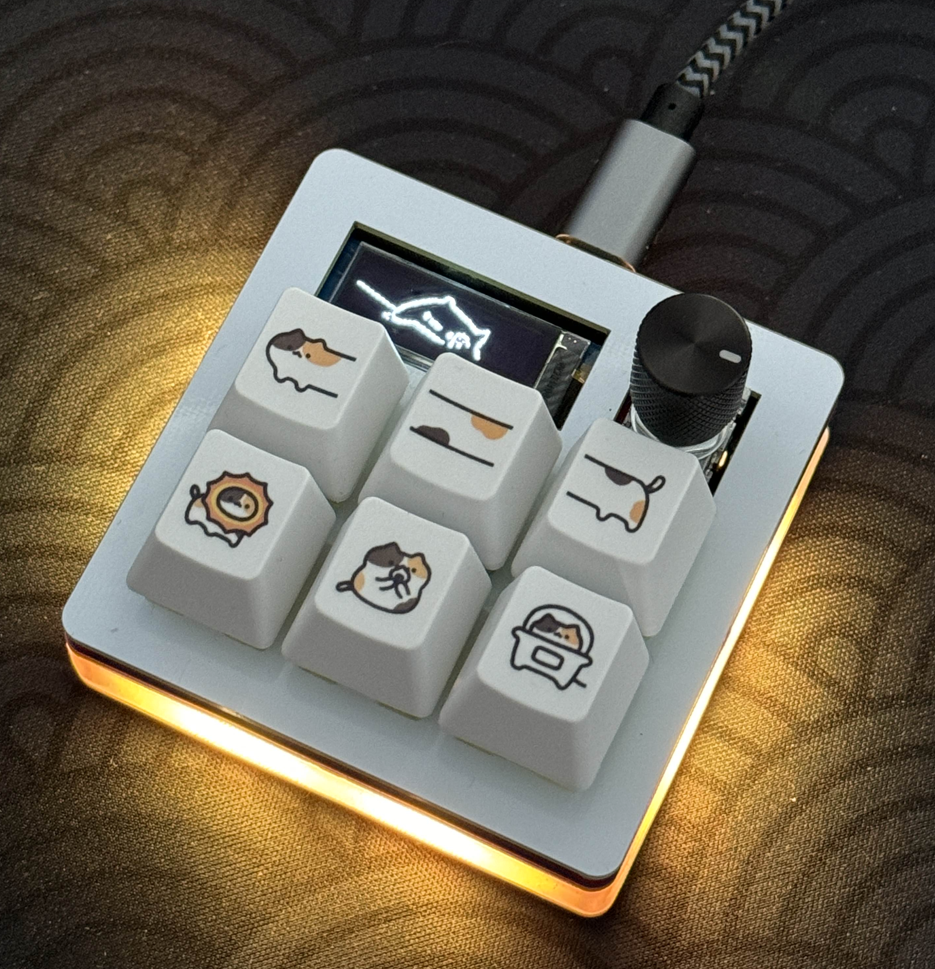

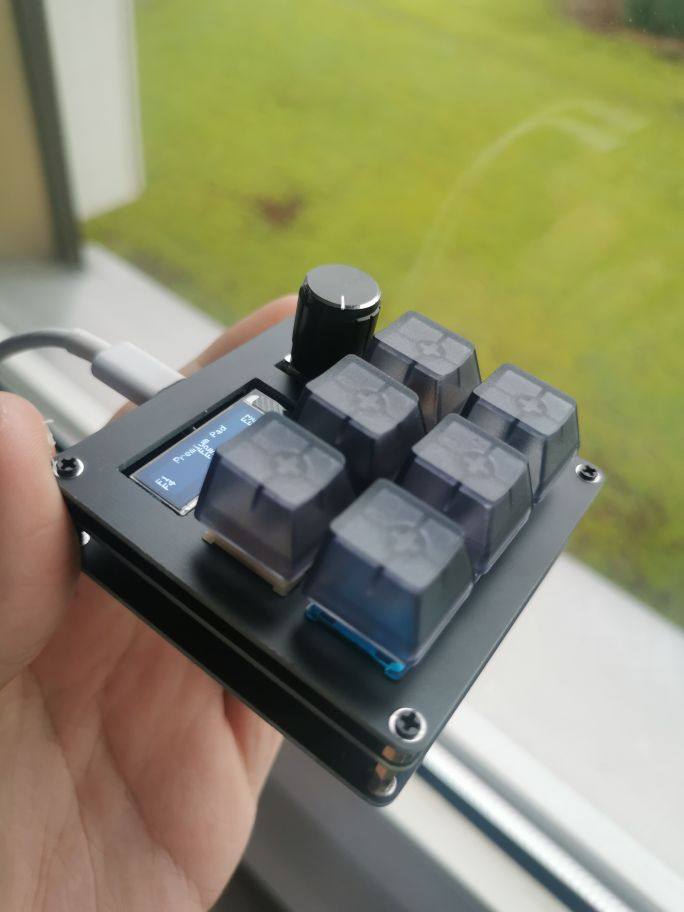

这是一款 3x3 布局的宏键盘，主打 高性价比与酷炫外观，专为需要高频快捷键操作的场景设计（如视频剪辑、代码编写、游戏快捷键），属于 DIY 电子硬件领域的热门项目。

核心功能与规格

• 输入配置：配备 9 个机械键盘轴体（Support up to 50M Keystrokes）、1 个旋转编码器（EC11 Encoder）以及 1 个 OLED 显示屏。

• 连接与驱动：采用 USB-C 接口（USB-C Connector），支持 QMK/VIA 开源固件，无需驱动即可即插即用。

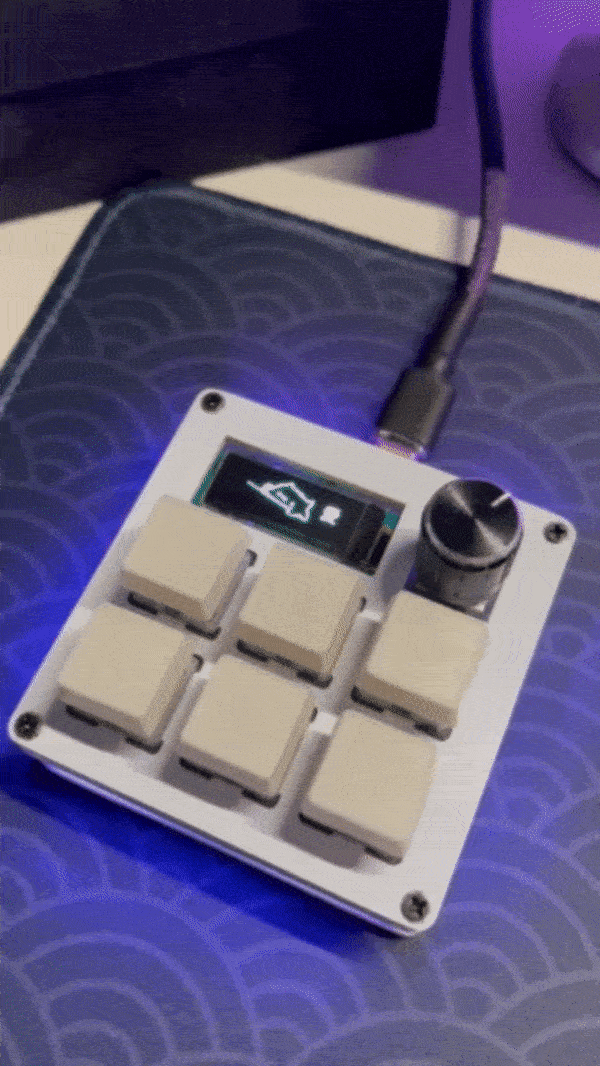

• 显示特效：OLED 屏幕可显示图像、文字、动画，上方图片展示了其运行的 RGB 流光溢彩动画效果。

硬件物料清单

为了便于爱好者复刻，页面详细列出了所需元器件：

1. 主控与 PCB：使用 Seeed Studio XIAO RP2040 作为主控芯片。

2. 电子元件：包含 1N4148W 二极管、SMF24CTESD 静电保护管、0603/1206 规格的电阻 / 电容等。

3. 机械部件：Cherry MX 规格机械轴体、1U 键帽、EC11 编码器及配套键帽。

4. 显示模块：0.96 英寸或 1.3 英寸的 OLED 屏幕。

项目设计理念

• 初衷：创作者在接触客制化键盘初期，发现成品价格昂贵，于是萌生了自制的想法，旨在打造一款 “工业级且成本可控” 的宏键盘。

• 设计亮点：结构布局经过优化，体积小巧且握持手感舒适，OLED 动画效果不仅美观，还能直观显示键盘状态。

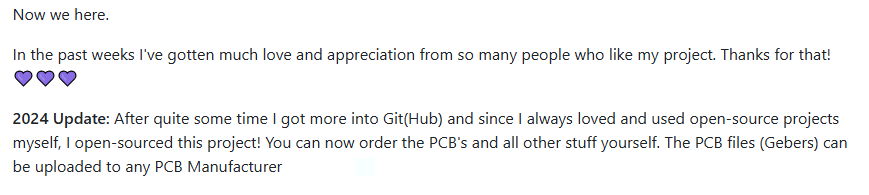

• 开源属性：项目完全开源，爱好者可以在 Github 上找到完整的 PCB 文件、代码和构建图纸，门槛极低。

开源声明

项目地址

https://github.com/rarepotato8de/3x3macropad
