Raspberry Pi RP2350 最小系统

树莓派官方提供的最小系统参考,含有 RP2350A(30GPIO 7x7 QFN 60pin ) 及 RP2350B(48GPIO 10x10 QFN 80pin ) 2个芯片规格

Raspberry Pi RP2350 最小系统封面
dianzi_01012026-04-02 13:37:11CC BY 3.0
32
Star

PCBA
该项目存在多块PCBA,可切换查看

RP2350A最小系统
RP2350B最小系统

EDA查看器

复制嵌入代码

详细介绍

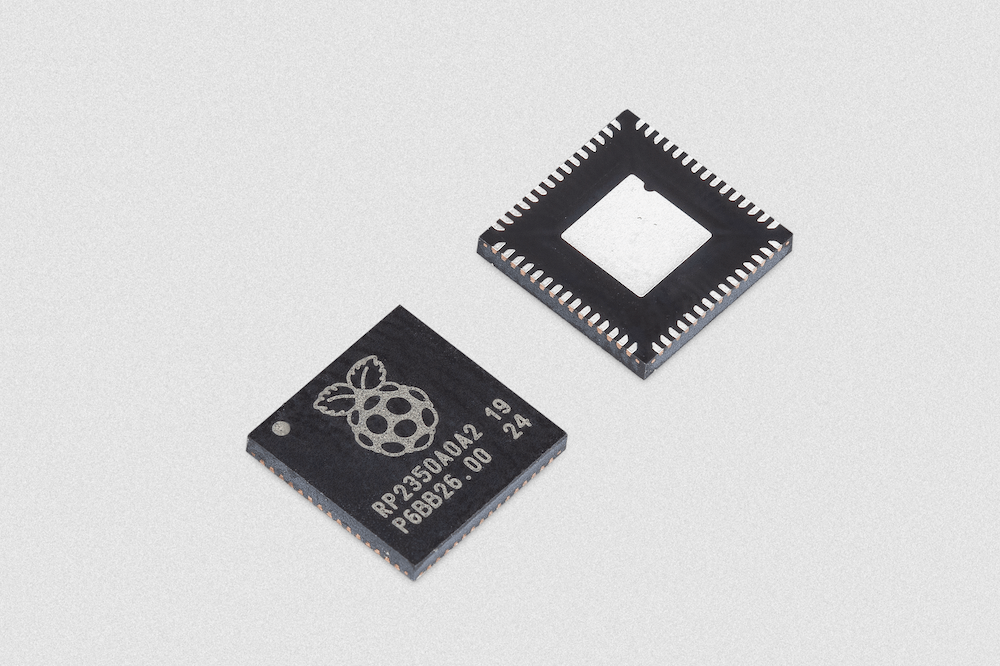

树莓派 RP2350 的特点与规格

RP2350于2024年8月与Raspberry Pi Pico 2一同推出,开发者称其“同样优秀,但更胜一筹”,并参考了其前身、树莓派首款微控制器RP2040。

RP2350 在 RP2040 基础上有所改进,时钟频率从 133MHz 提升至 150MHz,片内 SRAM 速度翻倍至 520kB,并具备一系列独特特性,如双架构、强大的安全特性、更低功耗以及更多配置,包括内置闪存选项。

RP2040

RP2350

中央处理器

Cortex-M0+ @ 133MHz

双Cortex-M33 + FPU 双RISC-V Hazard3 @ 150MHz

内存

264KB SRAM

520KB SRAM

闪存/启动

XIP QSPI

支持PSRAM的XIP QSPI v2

公共信息官

2个PIO v1模块

3个PIO v2模块

GPIO

30pin

RP2350A 30pinRP2350B 48pin

外设

2个SPI,2个UART,2个I2C,ADC,PWM,USB 1.1

2个SPI,2个UART,2个I2C,ADC,PWM,USB 1.1

低功耗

~100μA

~57μA

封装

56针QFN(7 x 7)

RP2350A 60针QFN(7 x 7)、RP2350B 80针 QFN(10 x 10)

RP2350 原理图设计

在接下来的讨论中,我们将参考 Raspberry Pi 官方的指南和参考设计,并为 KiCad 用户 提供额外指导。

RP2350 引脚定义与变体

如前所述,RP2350 系列包含 4 种不同的型号。Raspberry Pi 为 RP2350 提供了两种参考布局方案:

  • 一种针对 QFN-60 封装 (RP2350A),其设计与 RP2040 类似;

  • 另一种针对尺寸更大的 QFN-80 封装 (RP2350B)。对于内置 Flash 的型号,可以轻松省去板载 Flash 电路。

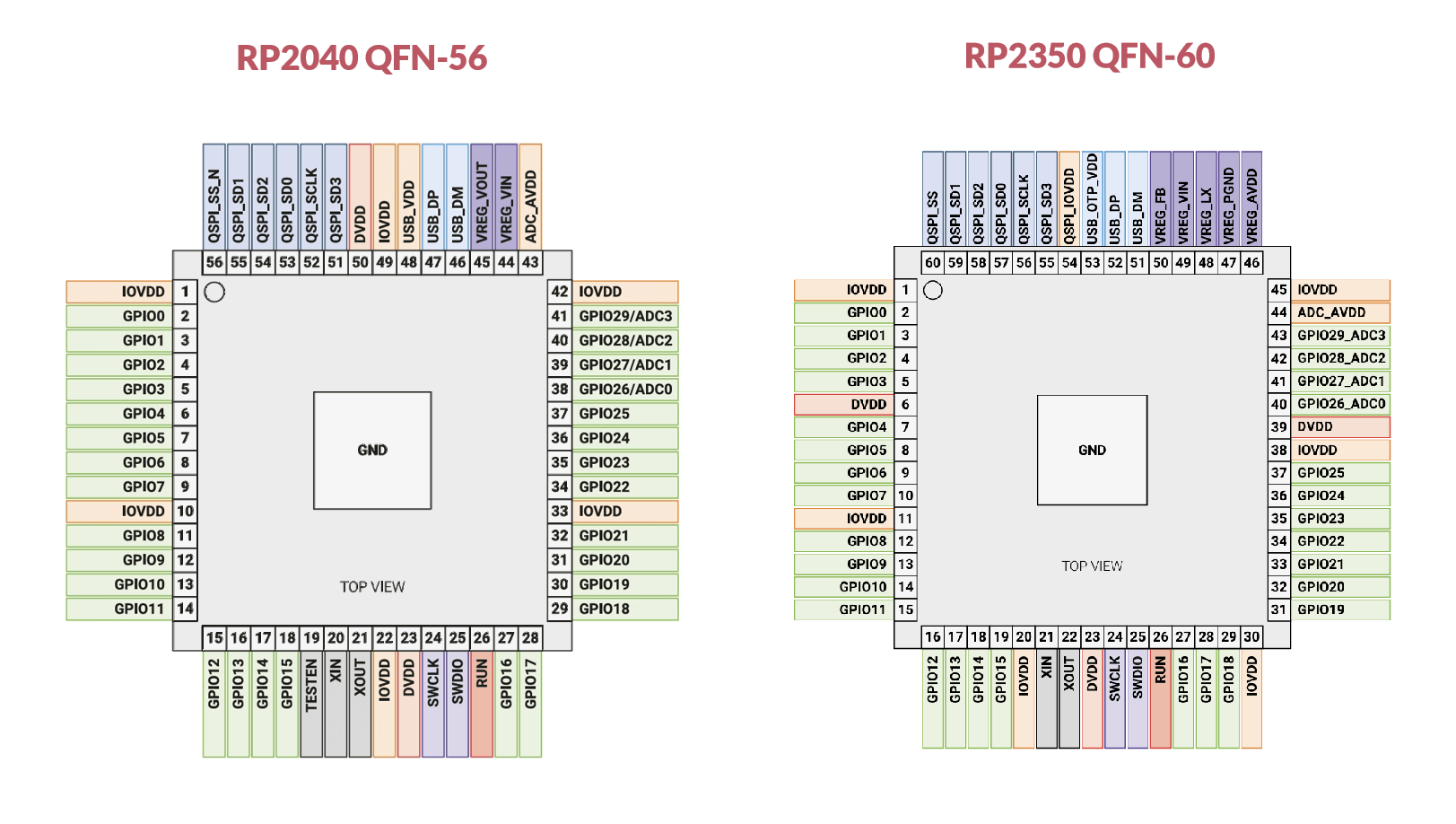

A 系列变体的 QFN 封装体尺寸与 RP2040 相同。虽然它们的 GPIO 数量和尺寸一致,但请注意:原 RP2040 采用的是 QFN-56 封装,而 RP235xA 采用的是 QFN-60 封装。因此,RP235xA 并非 RP2040 的掉电即换(Drop-in Replacement)替代品。RP2350 在封装的四个侧面各增加了一个引脚,用于实现额外功能。

由于每侧多了一个引脚,原 RP2040 的引脚位置刚好落在 RP2350 两个引脚之间。因此,即便两颗芯片的引脚定义大致相同,升级现有设计的开发者仍需在一定程度上对所有走线进行重新布线

由于这些零件仍为 0.4mm 间距且焊盘位于本体下方,Raspberry Pi 强烈建议采用机器贴片。目前有很多低成本的原型制造服务可以完成这项工作。此外,推荐的布局使用了大量排列紧密的 0402 封装无源器件,这对手工摆放是一个挑战,更不用说用烙铁焊接了。

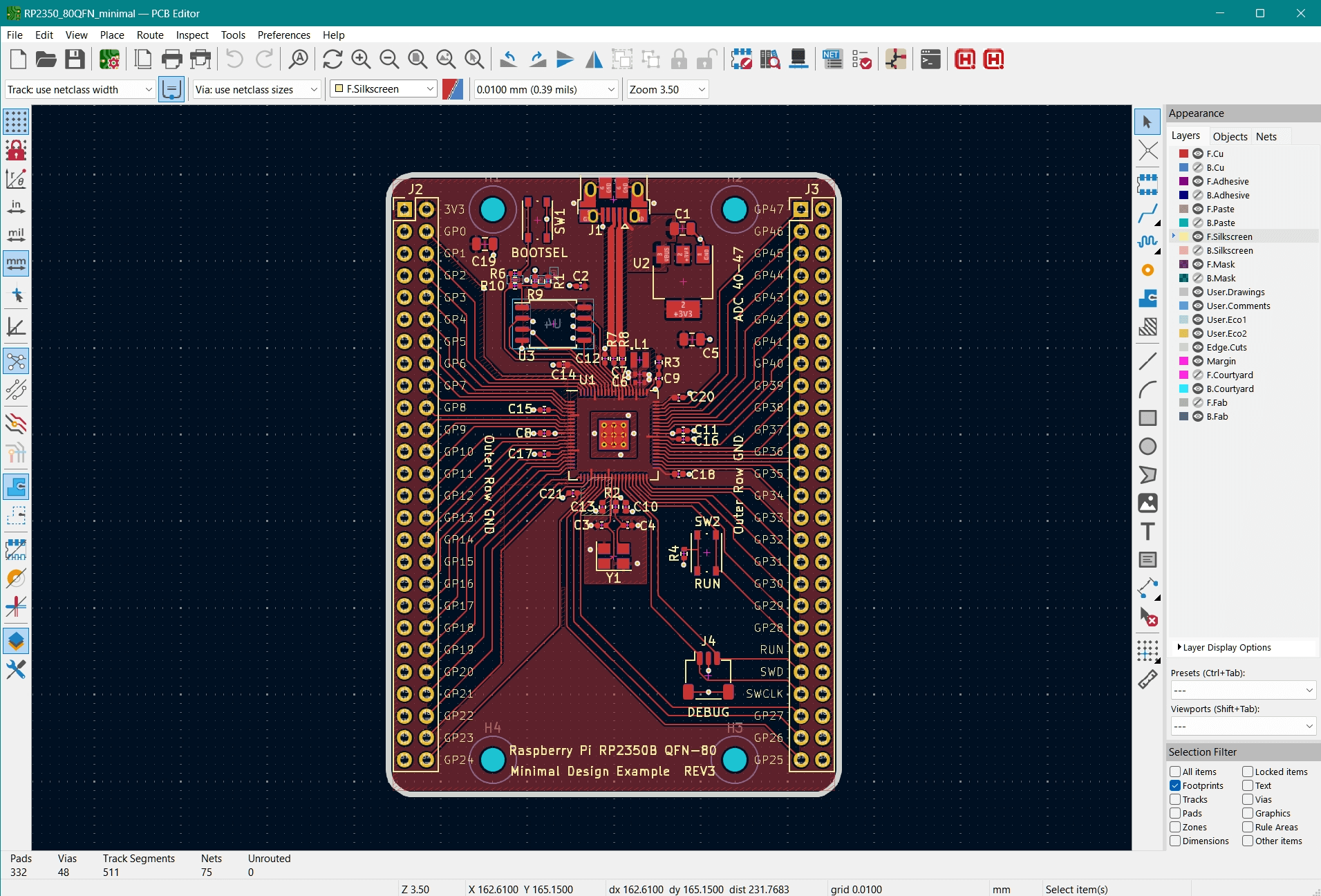

Raspberry Pi 提供的 KiCad 设计包包含了所使用的原理图、符号和封装。你可以将这些导入到你的符号和封装库中直接使用。如果出于某种原因,你需要该芯片的独立封装或其他来源的封装,可以前往 GitHub 获取(由 HDR 提供),但需注意这些封装尚未经过完全测试。

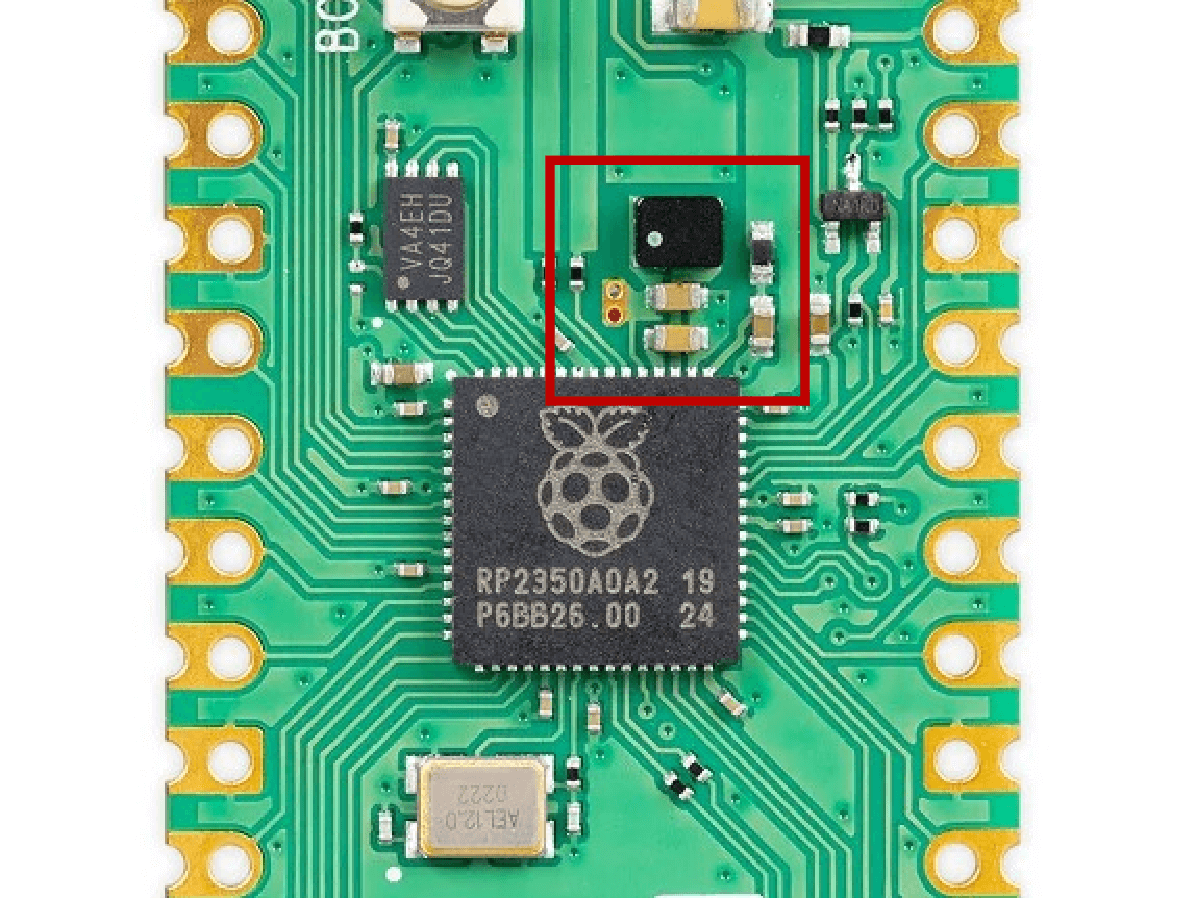

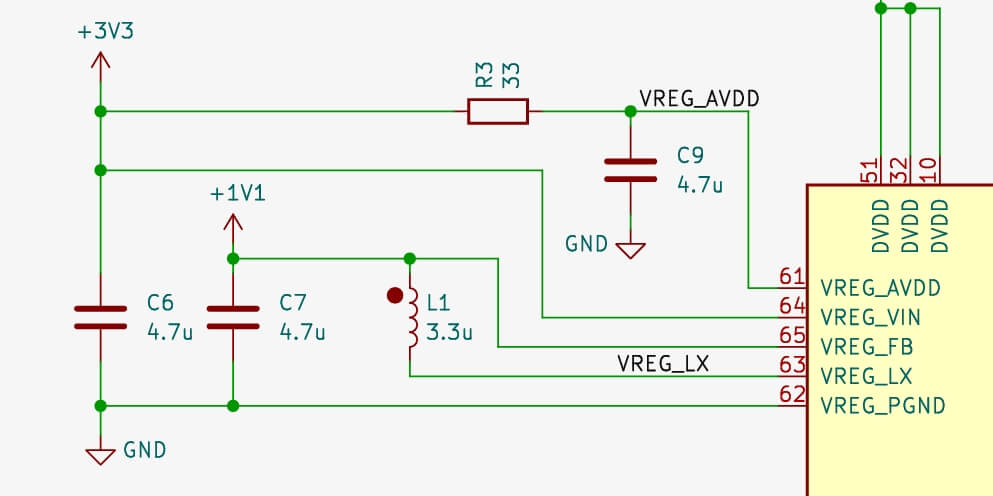

RP2350 开关电源 (SMPS) 设计

正如 Raspberry Pi 所强调的,RP2350 布局中最关键的部分是核心电压调节器。在 RP2350 上,官方弃用了线性稳压器 (LDO),转而采用开关稳压器 (DCDC)。虽然电路更复杂,但开关稳压器能让 RP2350 在高负载和低负载下都具备更高的效率。

开发团队投入了大量工程时间来调整和完善此布局,并强烈建议设计者完全沿用这一布局。遵循这些经过验证的建议可以为你节省数小时的额外工作,并确保最佳性能和系统完整性。对于 KiCad 用户来说,可以直接通过复制到自己的设计中,或通过复制最小系统设计并删减多余部分来复用此布局。

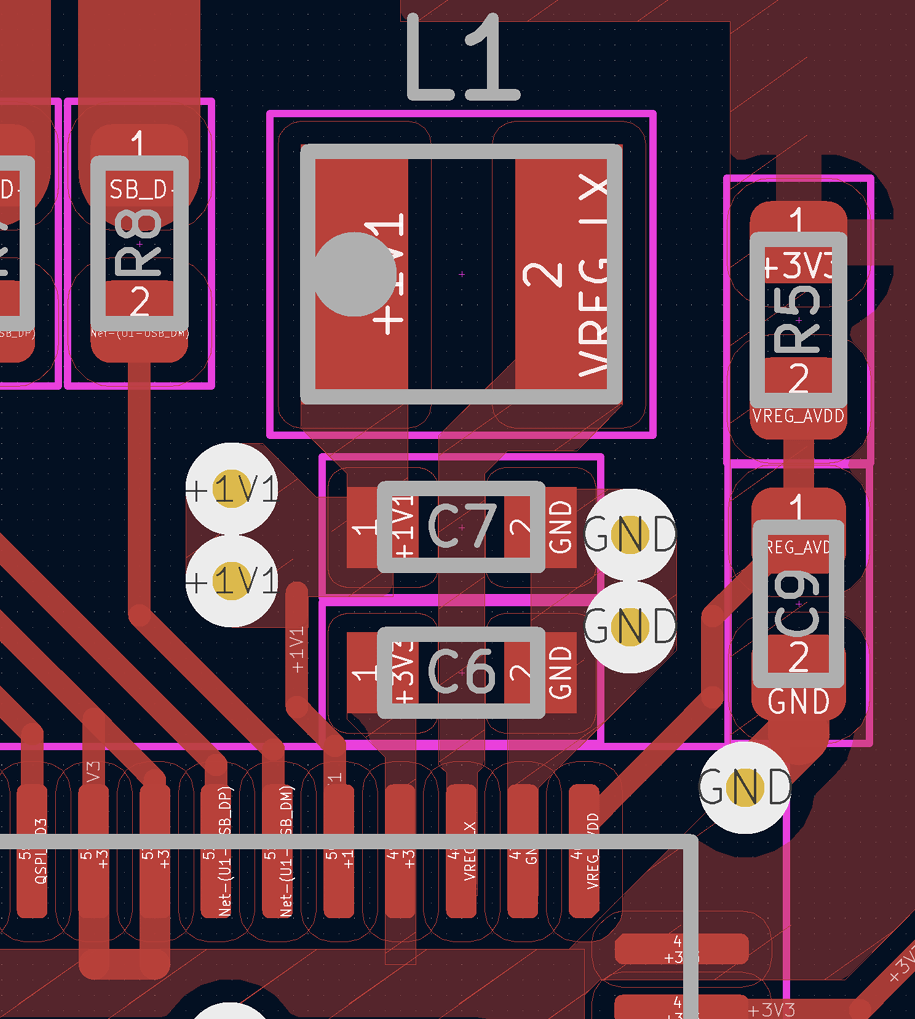

在 KiCad 中,你可以直接复制 Raspberry Pi 已经在 Pico 2 系列上验证过的稳压器布局。

RP2350 元器件选型

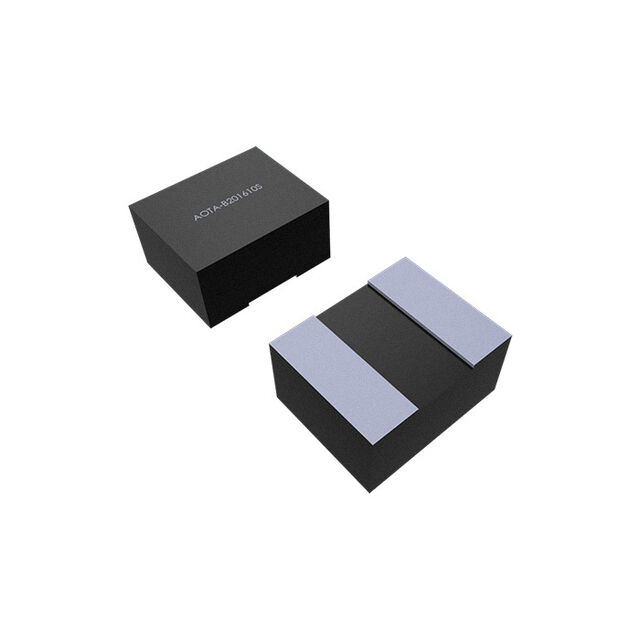

除了严格遵循电路布局外,设计者还应针对 RP2350 板卡使用来自 Abracon 的专用定制电感 AOTA-B201610S3R3-101-T。该电感具有固定极性和极性标记,在包括华秋商城在内的各大分销商处均有销售。

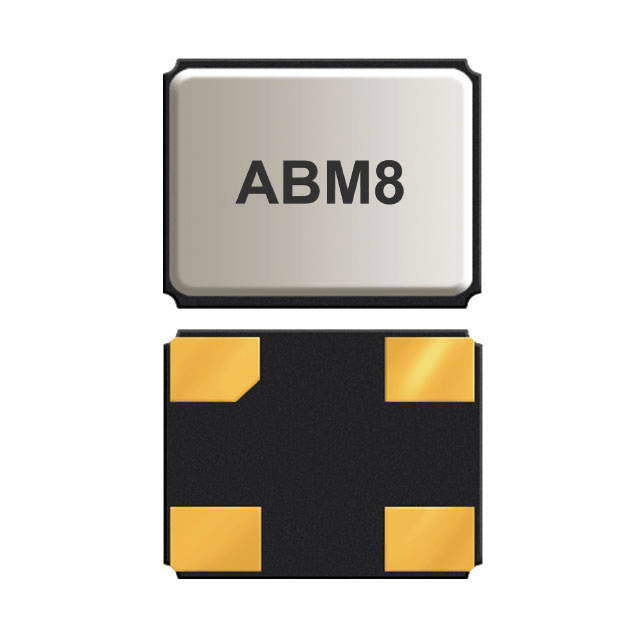

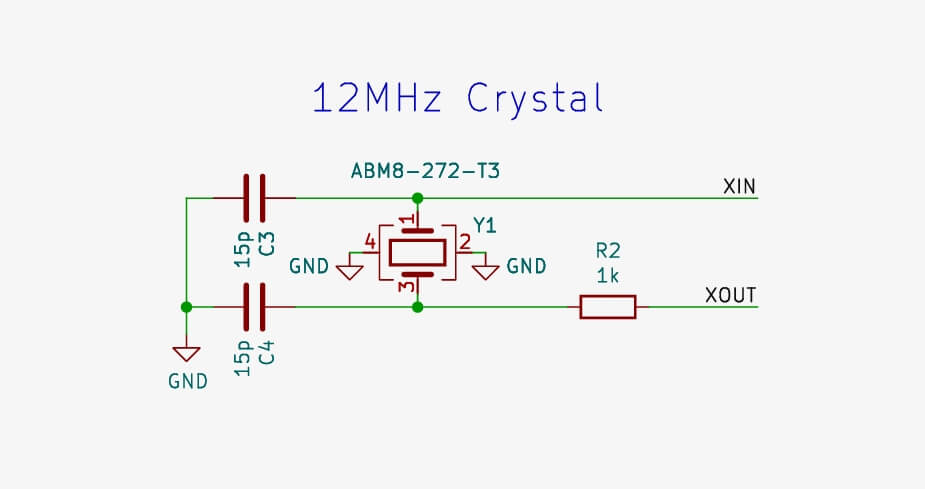

晶振电路

为了获得更稳定的频率源,强烈建议使用外部晶振电路。目前,RP2350 已通过 Abracon 的 12MHz ABM8-272-T3 石英晶体振荡器的认证,因此早期设计者应在设计中使用该型号,直到更多型号通过认证。幸运的是,该型号也是 RP2040 设计中建议使用的零件,因此市场供应非常充足,华秋商城也有现货。

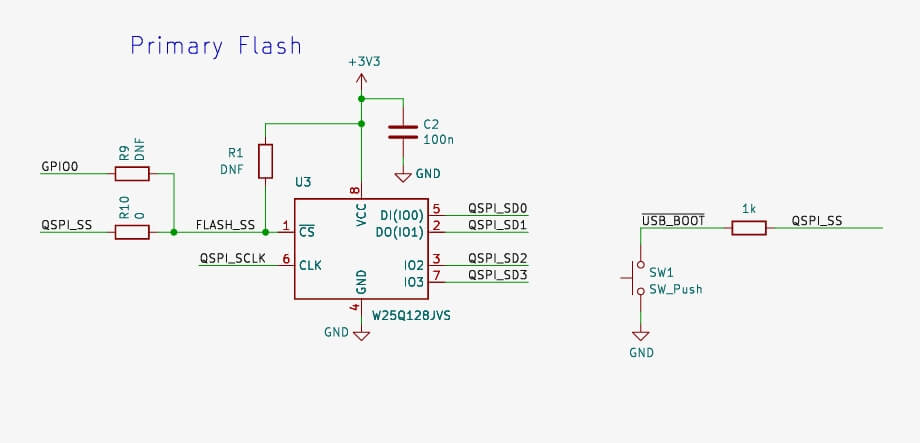

Flash 存储器

最小系统设计使用了华邦(Winbond)的 NOR Flash 芯片 W25Q128JVSIQTR。它既可用于外部存储方案,也可作为内置存储方案的主要或次要存储选择。Raspberry Pi 提供了对其他兼容芯片的存储要求说明,但请务必参考推荐电路中关于上拉电阻等细节的指导。

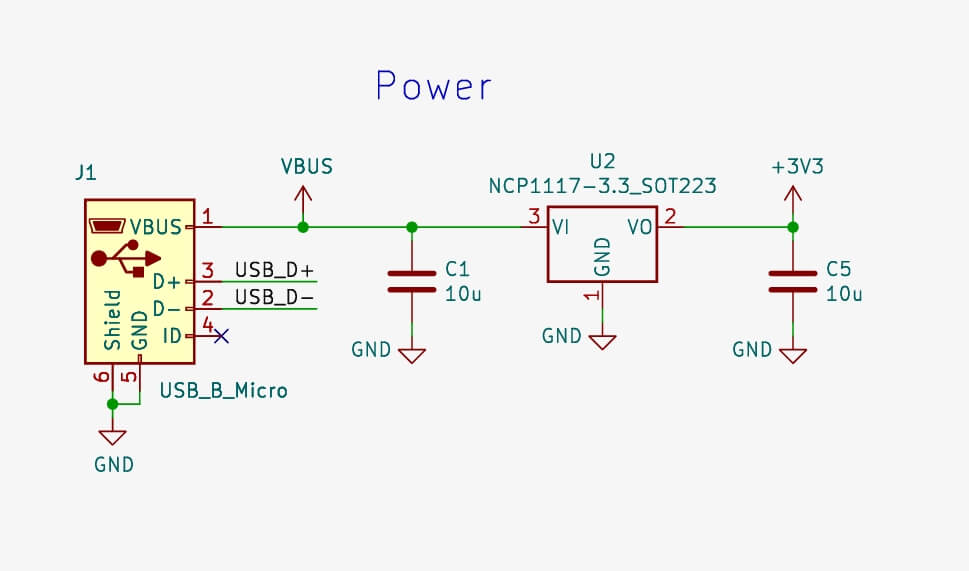

线性稳压器 (LDO)

在输入电源方面,为了简化设计,最小系统借用了 RP2040 的电路方案。虽然这不是 Pico 2 官方使用的电路,但对于大多数应用来说,这是一个完全可行的方案。它使用了安森美(Onsemi)的 NCP1117,该芯片供应广泛且极具成本效益。

USB 电路

与 Pico 2 类似,最小系统设计使用 USB-B 接口,并对数据线进行了阻抗匹配,以满足 USB 差分 90Ω 的要求。BOM 文件中包含了一个匹配相同封装的 USB 连接器。对于简单的两层板设计,整个电路可以复制复用。只需确保底层作为完整的地参考平面(无分割),且板厚保持为 1.0mm

对于不同的叠层方案和板厚,可以使用 KiCad 内置的计算器(计算器工具 -> 高速 -> 传输线)或其他通用的阻抗计算工具来计算正确的走线宽度。华秋电路(NextPCB)也提供了一个在线阻抗计算器,可以根据其实际叠层进行批量计算。

其他元器件 (Other Parts)

RP2350 官方文档还针对去耦电容、阻尼电阻等其他零件给出了选型建议,这些均已包含在我们的 BOM 中。此外,为了方便那些想要直接照搬“最小系统设计”进行生产的用户,我们也列出了排针和按键的选型建议。

排针 (Headers)

对于排针,参考设计中并未指定具体的型号。然而,2x522x36 规格的母排针在市面上非常罕见且价格昂贵,某些知名品牌的 2x52 母排针单价甚至超过 5 美元。当然,在最小系统设计中使用如此巨大的排针并没有特殊的技术原因(纯粹是为了封装选择的方便),因为你可能只是用它们来插杜邦线。

如果你想保留相同的 PCB 封装,一种常见的降成本方法是使用多个较小的廉价排针来拼凑出大排针。只需确保相邻排针之间留有足够的间隙,并在焊接时保持对齐——尤其是当它们被用作扩展板(Shield)接口时。

为此,我们在 BOM 中提供了 2x26 引脚的母排针(通过两个组合成 52 引脚)以及 2x9 引脚的母排针(组合成 2x18 引脚)。在华秋商城上,这两个选项的单价均低于 1 美元,且供货非常充足。

按键 (Buttons)

同样地,最小系统设计中的按键仅仅是为了提升使用体验(Quality-of-life additions),你可以轻松地将其更换为你喜欢的任何按键。在 BOM 中,我们既包含了原设计中使用的型号,也提供了一个采用相同封装但价格更低廉的替代品。
