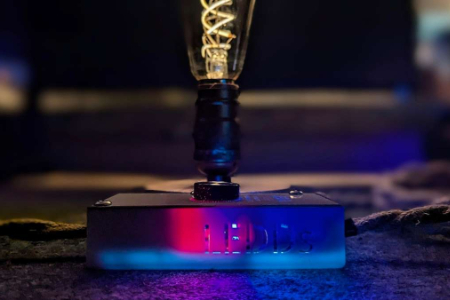

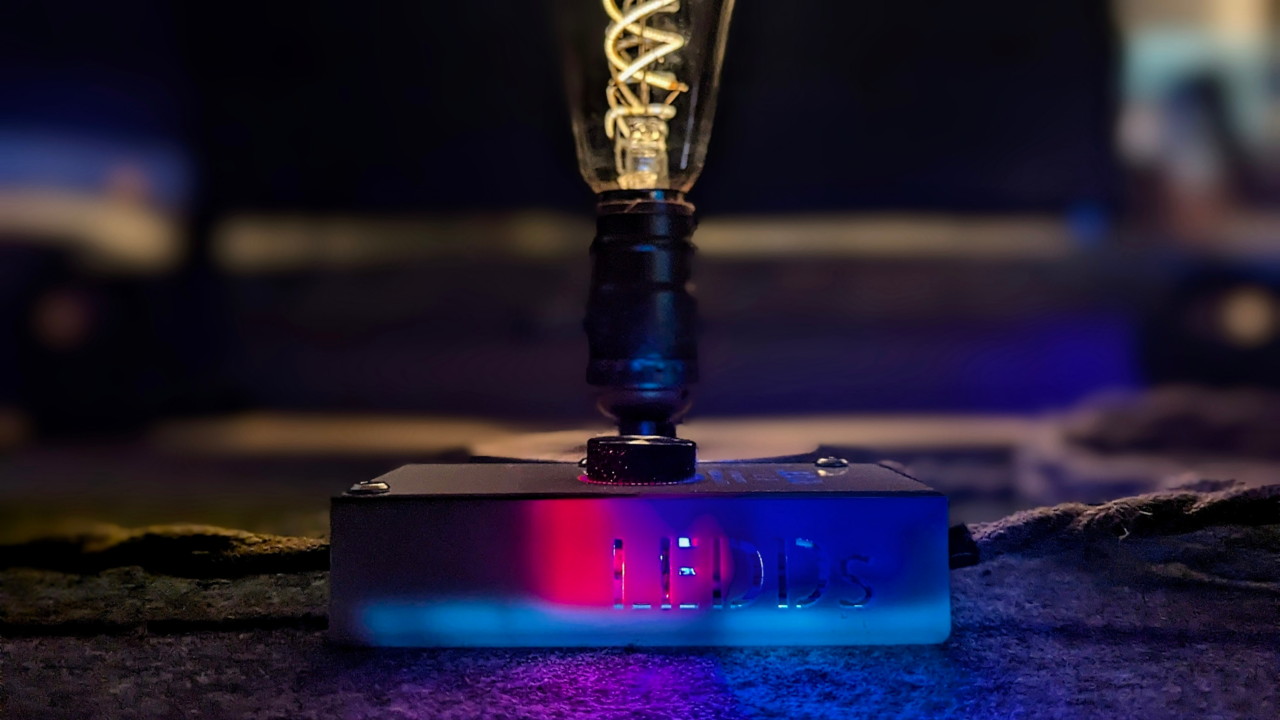

这是一个开源的230V LED 智能调光器项目，基于 ESP32-C3 设计，采用后沿切相（trailing-edge）技术，专为桌面灯具打造，可与 Home Assistant 深度集成。

什么是后沿切相调光？

后沿切相（Trailing-edge dimming），也叫后沿斩波，是一种交流市电调光技术，通过在交流电半个周期的末尾切断电流，来调节负载的平均功率，从而实现灯光亮度调节。

后沿切相的优势

1. 更适合 LED 灯泡

   • LED 灯泡内部是容性 / 电子驱动，前沿切相的陡峭电流上升沿会导致嗡鸣、闪烁、寿命缩短。

   • 后沿切相在电压接近 0 时切断，电流变化平缓，几乎无电磁干扰，LED 灯泡工作更稳定。

2. 更低噪音与干扰

   • 避免了可控硅导通时的电流冲击，减少了电路和灯具的嗡嗡声，也降低了对其他电子设备的 EMI 干扰。

3. 更平滑的调光曲线

   • 低亮度下调光更均匀，不易出现频闪或亮度突变，适合营造细腻的氛围光。

项目核心特性

• 调光技术：后沿切相调光，相比传统前沿切相，可减少 LED 灯泡嗡鸣、闪烁，延长灯泡寿命

• 控制方式：支持 Home Assistant 远程控制、旋转编码器物理调节，也可作为 standalone 设备使用

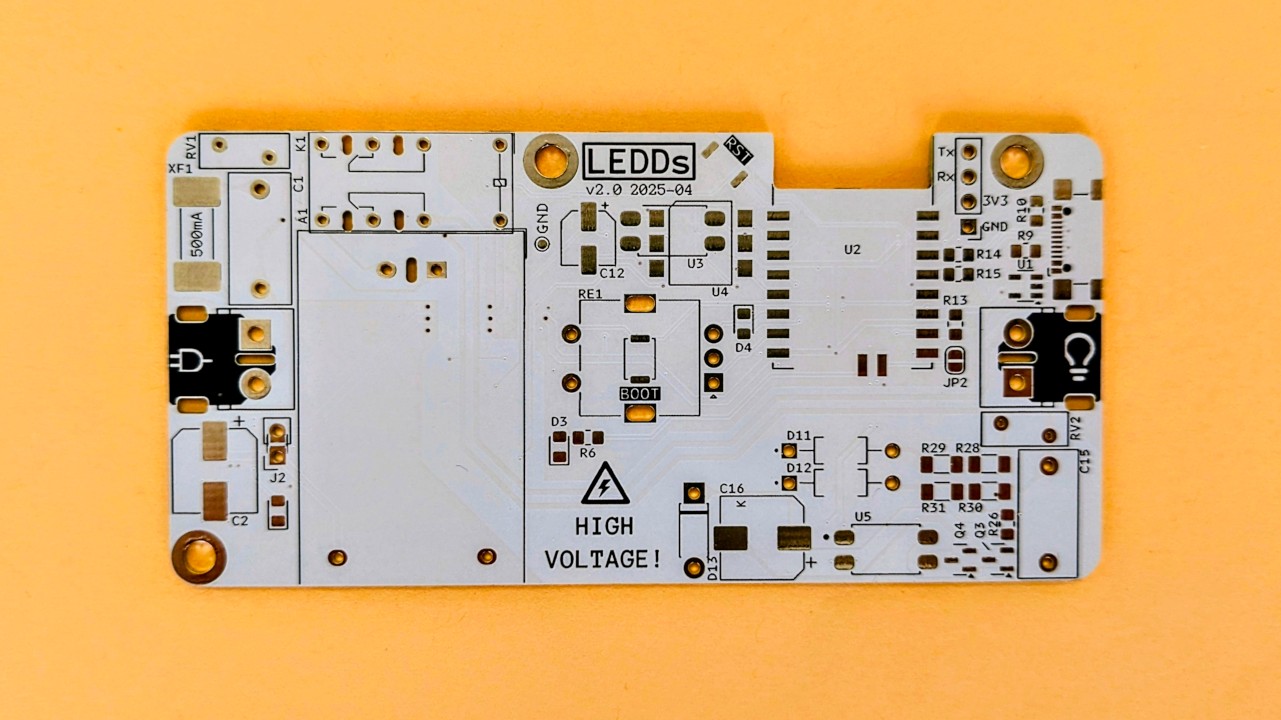

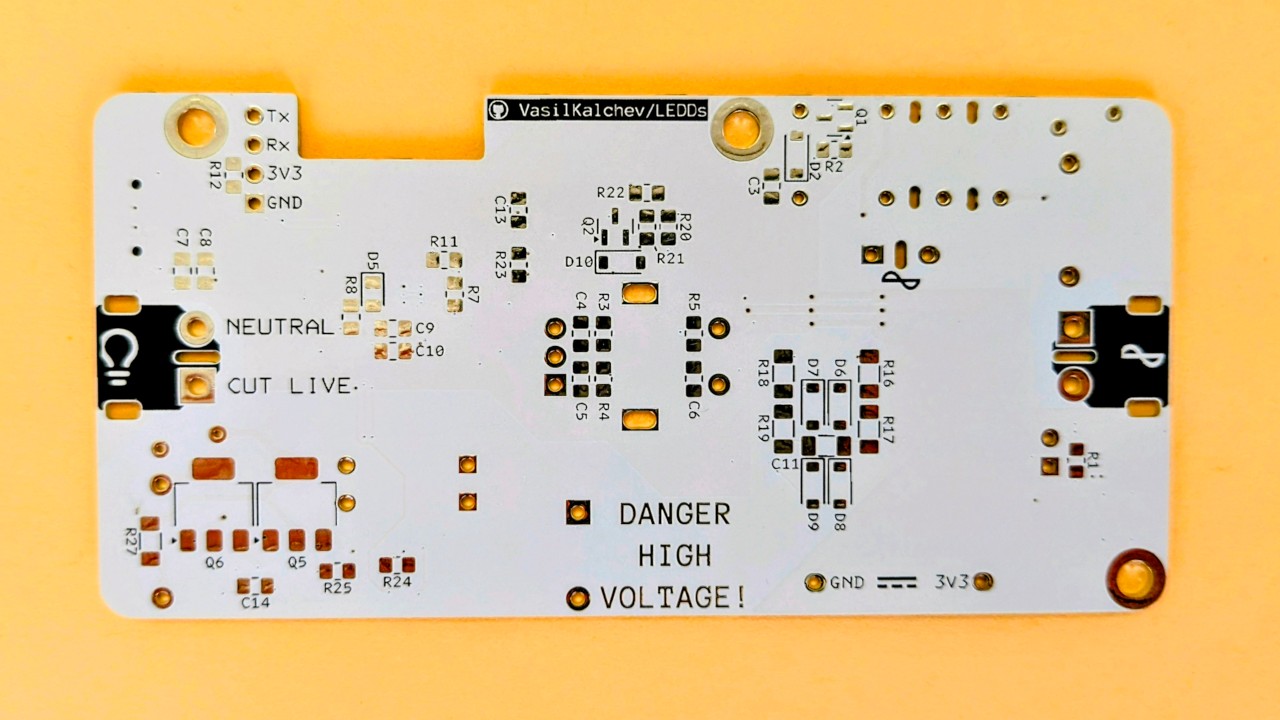

• 硬件规格：

  • 输入电压：230V AC

  • 最大输出功率：100W

  • 待机功耗：~0.3W

  • 尺寸：100 × 51 × 25 mm

• 安全设计：内置保险丝、MOV（压敏电阻）等过压 / 过流保护，强电部分与弱电部分光耦隔离

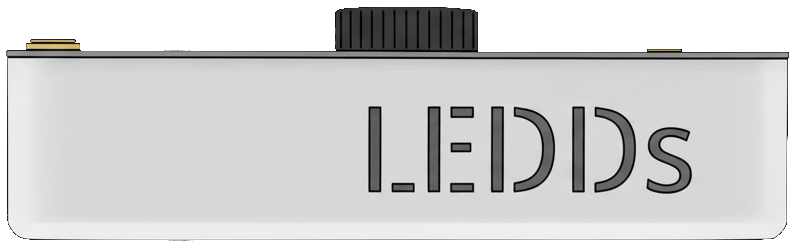

• 开源属性：硬件（KiCad 设计）、固件、3D 打印外壳均开源，遵循 MIT 协议

适用场景

• LED 灯具：尤其是现代低功率 LED 灯泡、灯带，是目前最推荐的调光方式。

• 电子镇流器负载：如荧光灯、部分镇流器驱动的灯具，兼容性更好。

• 智能家居场景：像本项目（LEDDS）这样，配合 ESP32 等微控制器，实现精准、低干扰的智能调光。

重要安全提示

• 高压风险：设备直接接入 230V 市电，未焊接经验与高压电子安全知识者请勿尝试

• 非认证设备：未通过安全认证，仅适合爱好者实验使用，不可作为合规墙装调光器

• 使用场景：仅推荐用于桌面小型 LED 灯具，不适合大功率负载

License

MIT license

项目地址

https://github.com/VasilKalchev/LEDDs
