一款低功耗、带 WiFi/BLE 连接的电子墨水屏开发板

这是由 Catnip Electronics 设计的一款低功耗、带 WiFi/BLE 连接的电子墨水屏开发板，完全开源（硬件 + 固件），适合物联网传感器显示场景。

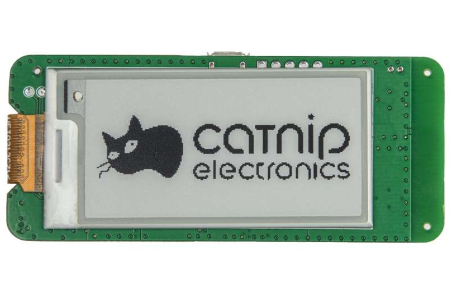

一款低功耗、带 WiFi/BLE 连接的电子墨水屏开发板封面
oshw_hqzl2026-03-25 08:59:24CERN Open Hardware License
204
Star

PCBA

设计文件

KiCad图标paper-wifi-main.zip28.32MB（6次下载）

EDA查看器

复制嵌入代码

详细介绍

这是由 Catnip Electronics 设计的一款低功耗、带 WiFi/BLE 连接的电子墨水屏开发板，完全开源（硬件 + 固件），适合物联网传感器显示场景。

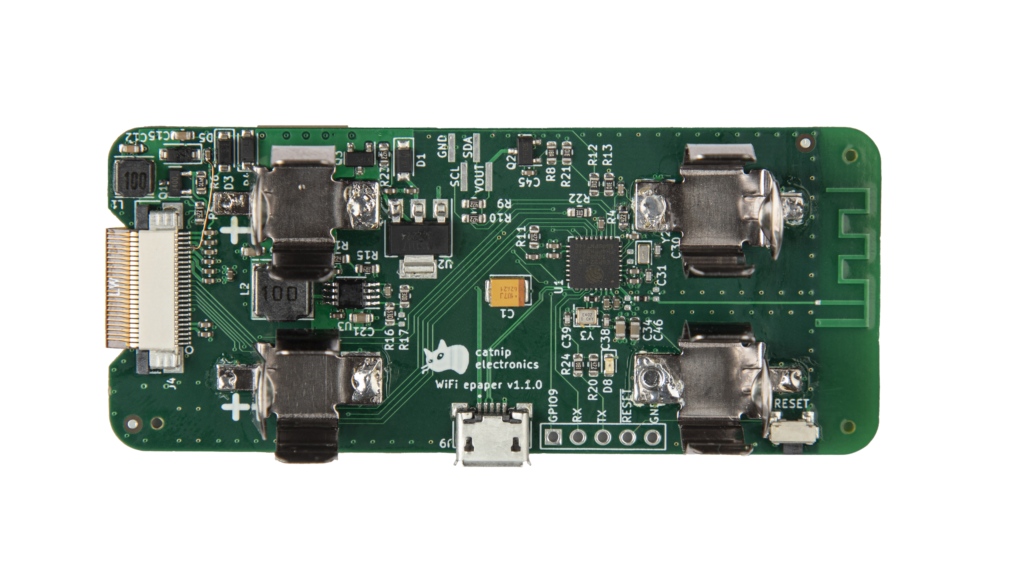

核心硬件规格

表格

项目

参数

主控

ESP32-C3 RISC-V 微控制器

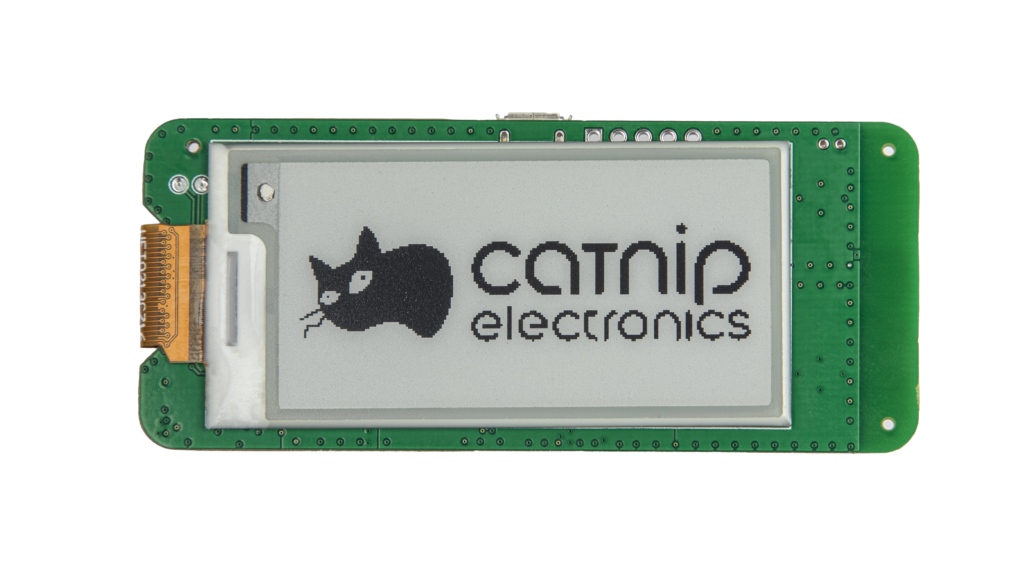

屏幕

2.13" 电子墨水屏，分辨率 212×104 像素

传感器

板载 Sensirion SHT40 温湿度传感器（精度：温度 ±0.2℃，湿度 ±1.8%）

功耗

睡眠电流 38µA，供电 2xAA 3V

接口

I2C（带可切换电源）、UART、USB、2 个 GPIO

连接

支持 WiFi 和 BLE 无线通信

项目结构与资源

  • 代码仓库：GitHub 上托管完整固件、文档、电子设计和机械外壳文件

  • 编程方式：基于 PlatformIO 构建，Arduino 兼容，深睡眠模式下需通过 GPIO9 跳线进入烧录模式

  • 数据后端：支持 MQTT 协议，可对接 Mosquitto+InfluxDB+Telegraf+Grafana 实现数据存储与可视化

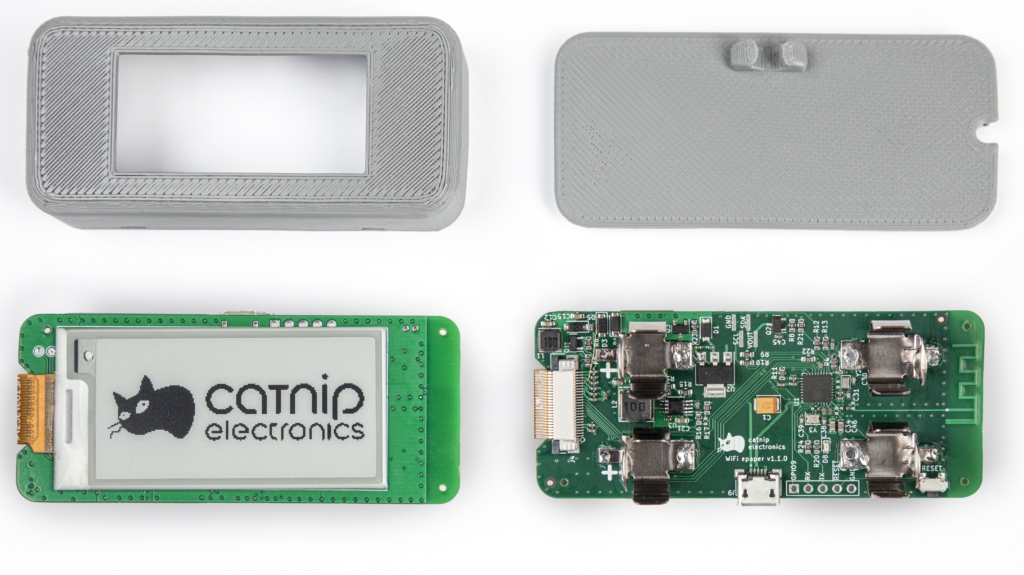

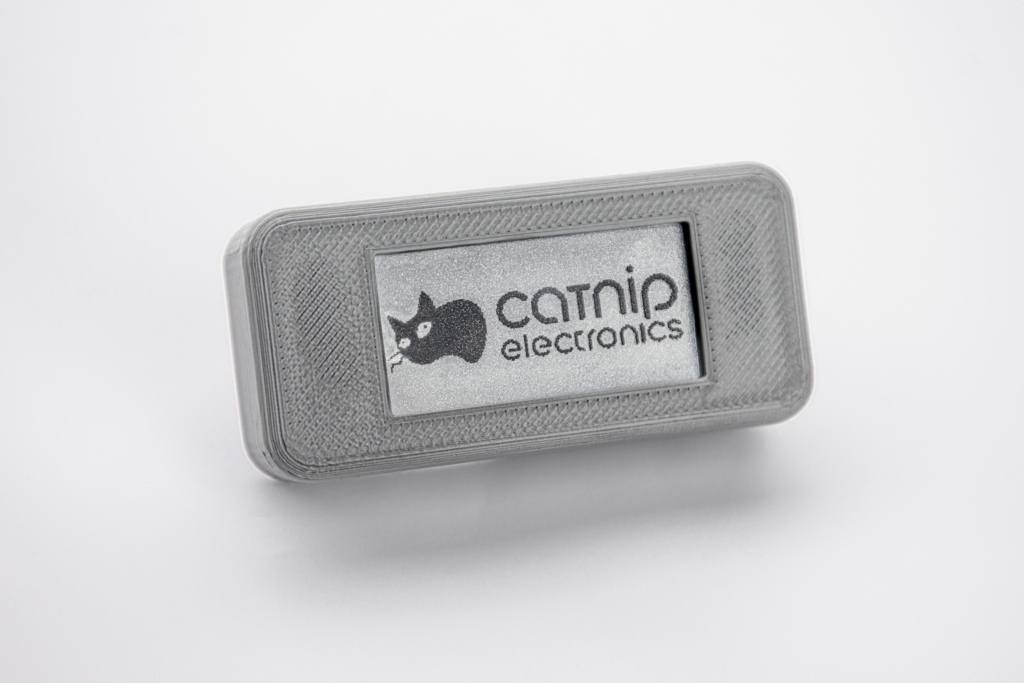

  • 外壳：提供 3D 打印外壳设计文件，可直接打印组装

典型应用场景

  • 环境温湿度监测仪表

  • 低功耗物联网传感器数据显示器

  • 智能家居状态面板

  • 电池供电的无线电子标签

License

CERN Open Hardware Licence Version 2 – Strongly Reciprocal

项目地址

https://github.com/Miceuz/paper-wifi
