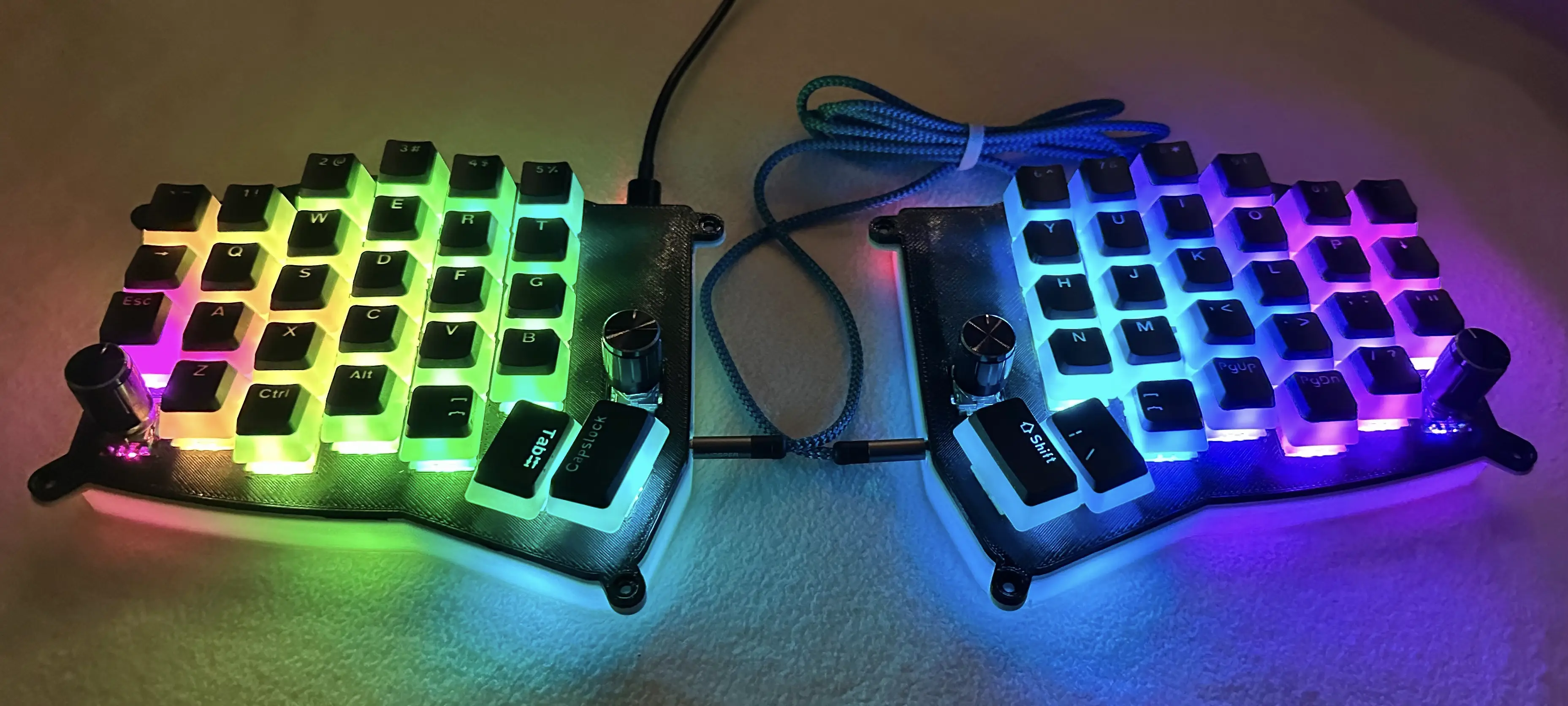

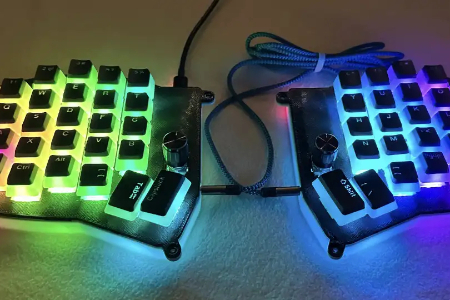

这是一个开源的 Raspberry Pi Pico 驱动 分体式人体工学机械键盘项目，命名源自北美小型鸟类 Junco。

项目定位与设计理念

• 核心目标：解决传统键盘的腕部劳损问题，通过列偏移、分体结构让手腕保持自然中立位。

• 设计灵感：融合了 Ferris、Sofle、Kyria 等经典分体键盘的优点，同时加入了旋转编码器与 RGB 背光。

• 设计取舍：

  • 为了简化焊接，几乎所有元件都放在 PCB 背面，仅轴座与部分接口在正面。

  • 采用 4×6 列布局，减少手指移动距离，同时保留了足够的功能键位。

  • 支持 2–4 个旋转编码器，可用于音量调节、页面滚动、层切换等。

硬件架构详解

1. 主控与通信

• 主控芯片：左右半区各 1 片 Raspberry Pi Pico（RP2040），通过 TRRS 线缆进行 UART 通信。

• 供电方式：单侧 USB-C 连接电脑，为整键盘供电；另一侧 Pico 从 TRRS 线取电。

• 固件支持：原生支持 KMK（Python 固件）与 QMK（C 语言固件），可灵活自定义键位、灯光与宏。

2. 输入与反馈

• 轴体兼容：支持 MX 机械轴（热插拔座）与 Choc 矮轴，可根据手感偏好选择。

• 编码器：EC11 型旋转编码器，支持按压与旋转，可配置为音量、亮度、层切换等功能。

• RGB 背光：每键 1 颗 WS2812（或兼容型号）LED，支持 per-key 独立灯光控制，可实现呼吸、涟漪、打字机等效果。

3. PCB 与结构

• PCB 层数：2 层板，便于个人打板与焊接。

• 焊接难度：大部分元件在背面，降低了视觉遮挡；文档中提供了详细的极性标记与焊接顺序。

• 外壳：3D 打印外壳，可适配不同高度的脚撑，调整打字倾角。

组装与调试要点

1. 焊接顺序：先焊二极管、电阻等小元件，再焊主控、编码器与轴座，最后焊接 RGB 灯。

2. 方向注意：二极管、LED 有极性，需严格匹配丝印方向焊接；TRRS 接口与 USB 接口需注意引脚定义。

3. 固件烧录：使用 KMK 或 QMK 固件，可自定义键位、灯光效果与编码器功能。

4. 常见问题：文档中包含 LED 不亮、按键无响应等故障排查指南。

扩展与定制

• 布局修改：可通过 KiCad 修改 PCB 布局，增减键位或编码器数量。

• 灯光效果：在 KMK/QMK 中编写自定义灯光动画，实现呼吸、波浪、打字反馈等效果。

• 功能拓展：添加 OLED 显示屏、蓝牙模块（需额外硬件），实现无线连接与状态显示。

适用场景

• 适合长期打字、需要缓解腕部疲劳的办公 / 程序员人群。

• 适合开源硬件爱好者，可自定义布局、功能与外观。

• 适合机械键盘玩家，追求个性化与人体工学的结合。

License

CERN-OHL-P-2.0 license

项目地址

https://github.com/daneski13/Junco
