低成本、高性能的 470KHz 感应式电烙铁

一款低成本、高性能的 470KHz 感应式电烙铁，采用470KHz 高频感应加热，相比传统电阻式焊台，升温更快、热效率更高、控温更精准，适合精密电子焊接。

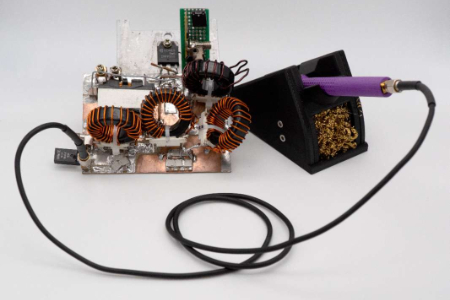

低成本、高性能的 470KHz 感应式电烙铁封面
oshw_hqzl2026-03-23 16:17:57CERN Open Hardware License
222
Star1

PCBA

设计文件

KiCad图标PCB.zip1.88MB（0次下载）

EDA查看器

复制嵌入代码

详细介绍

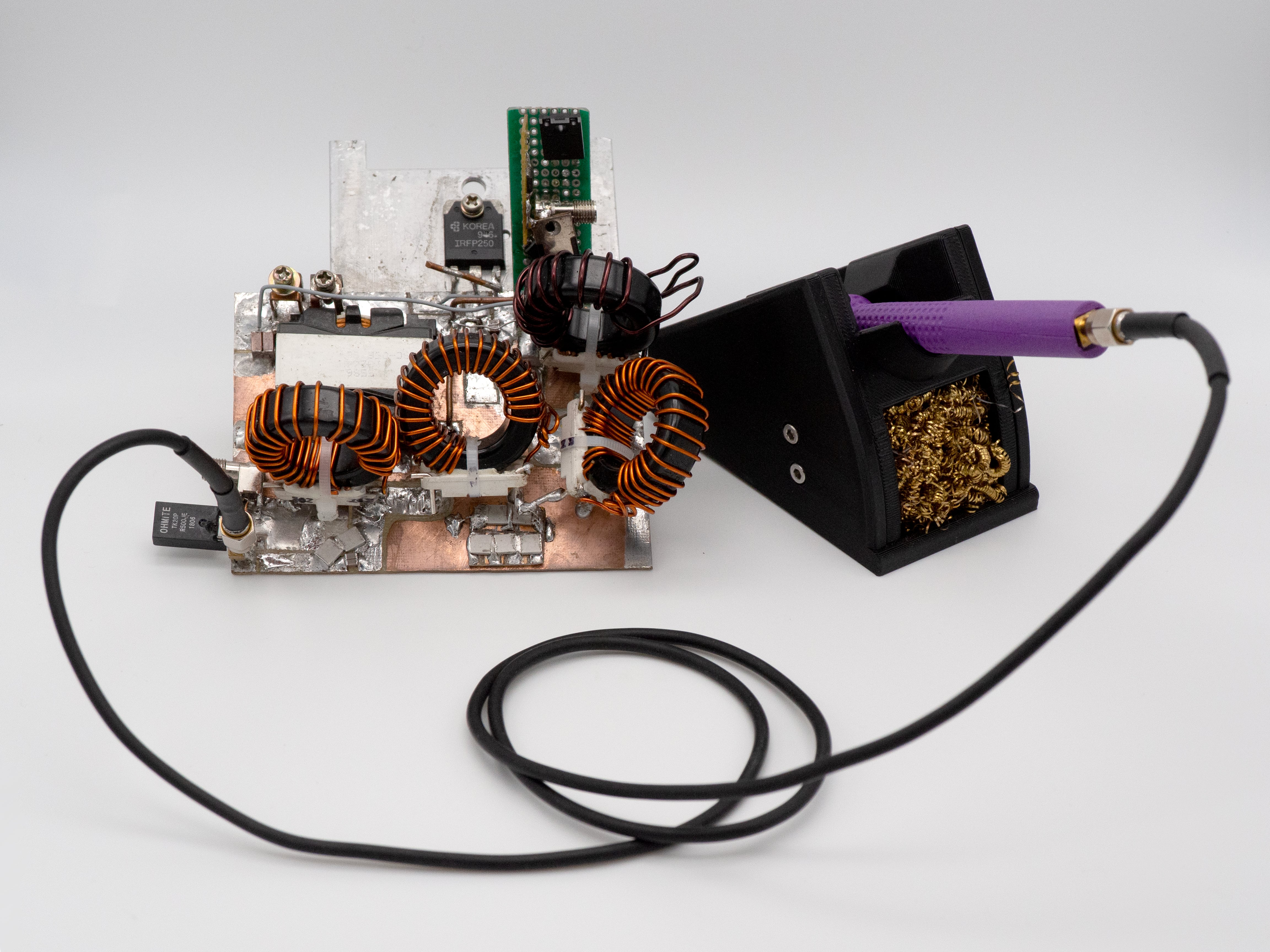

一款低成本、高性能的 470KHz 感应式电烙铁，采用470KHz 高频感应加热，相比传统电阻式焊台，升温更快、热效率更高、控温更精准，适合精密电子焊接。470KHz焊接系统由四个主要部件组成：电源、手持设备、电缆和工作台。

核心组成部分

组件

功能与特点

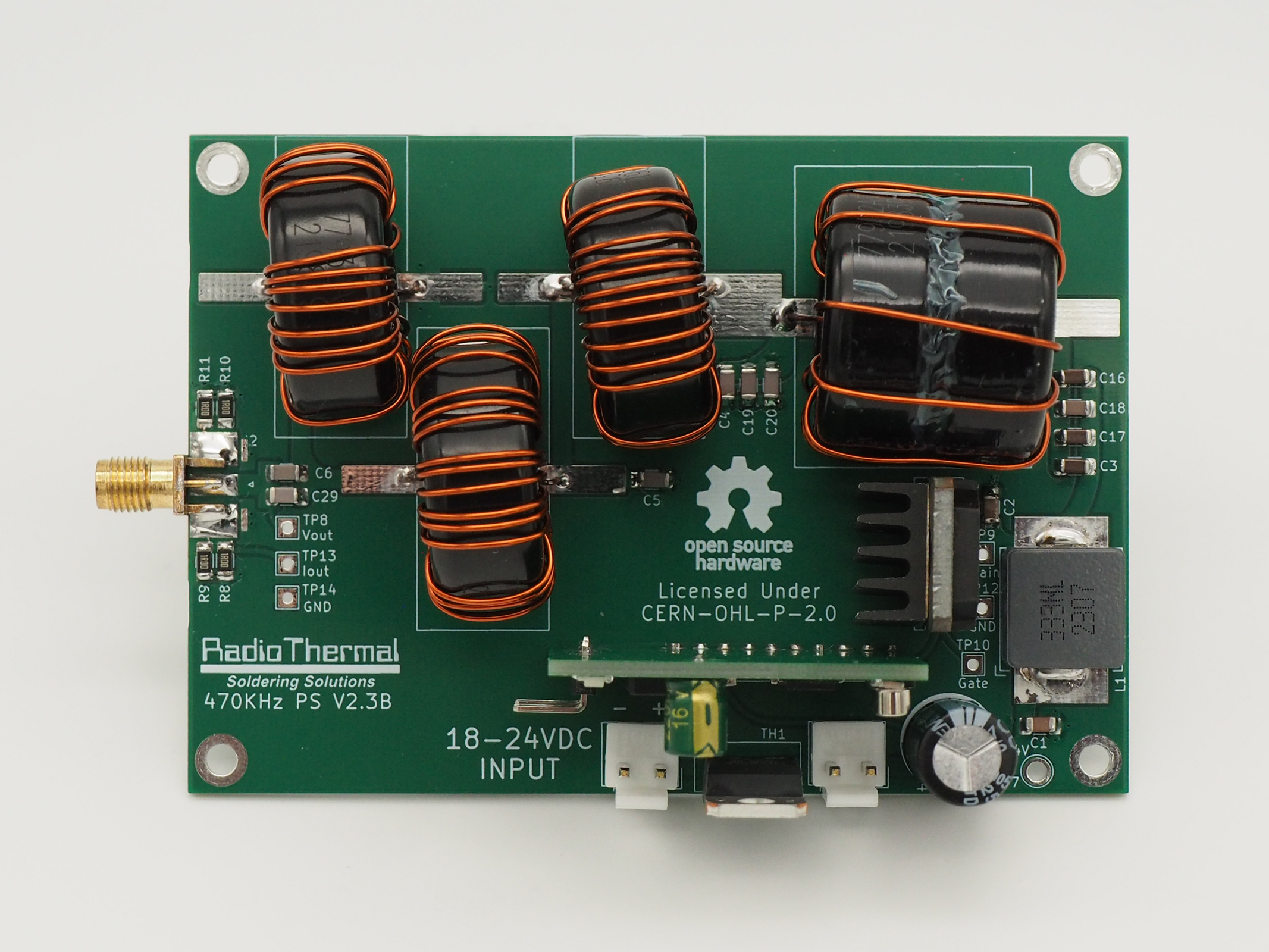

电源供应（Power Supply）

系统核心，包含 E 类放大器与阻抗匹配电路，为烙铁头提供精准功率；PCB 已完成，待补充外壳文件

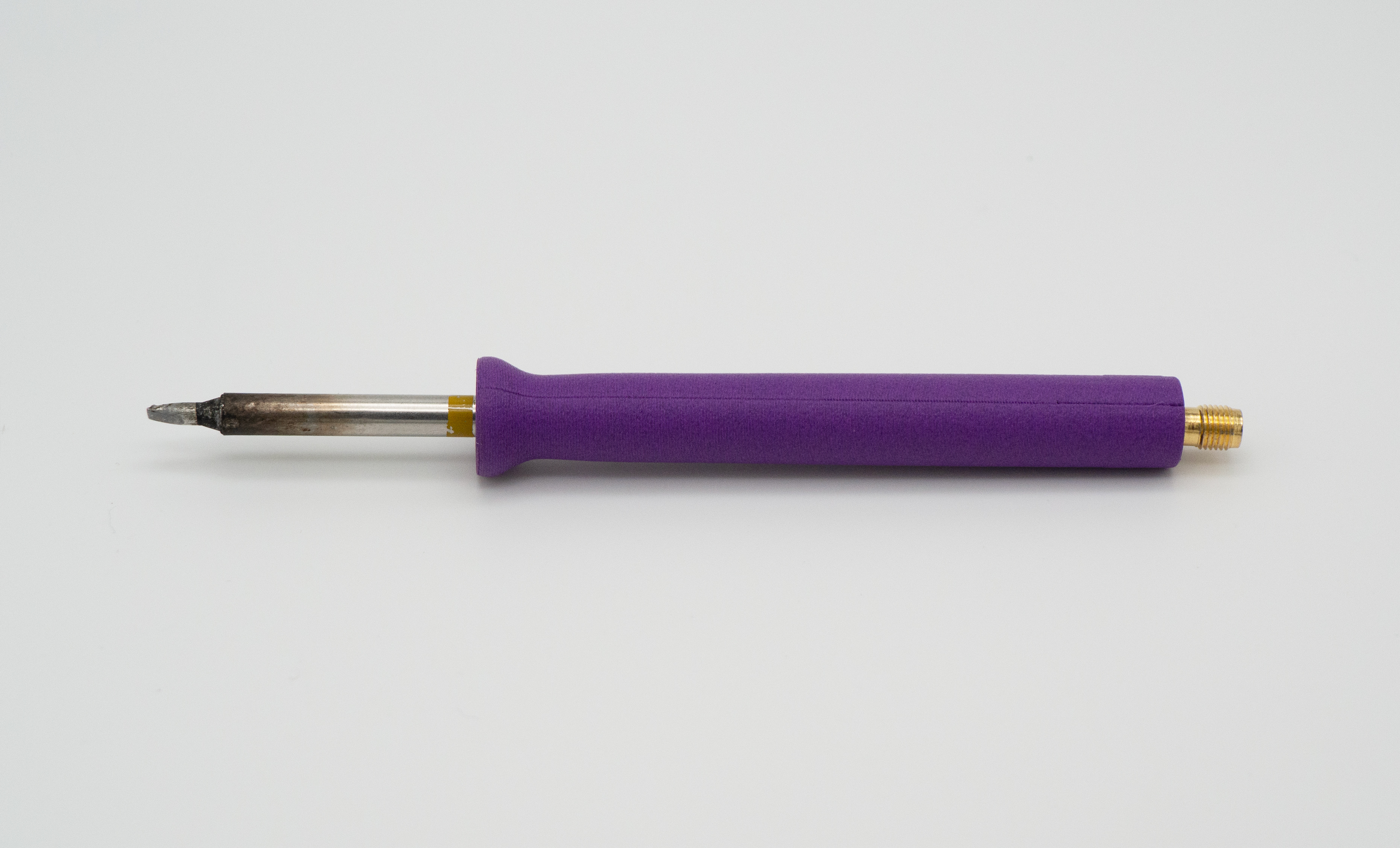

手柄（Handpiece）

用户操作界面，核心为黄铜管结构，外层 3D 打印握把提升使用舒适度，已完全开发完成

电缆（Cable）

特制改装 RG-174 同轴电缆，两端为 SMA 连接器，硅胶护套增强抗燃性与应力消除，已完成待更新教程

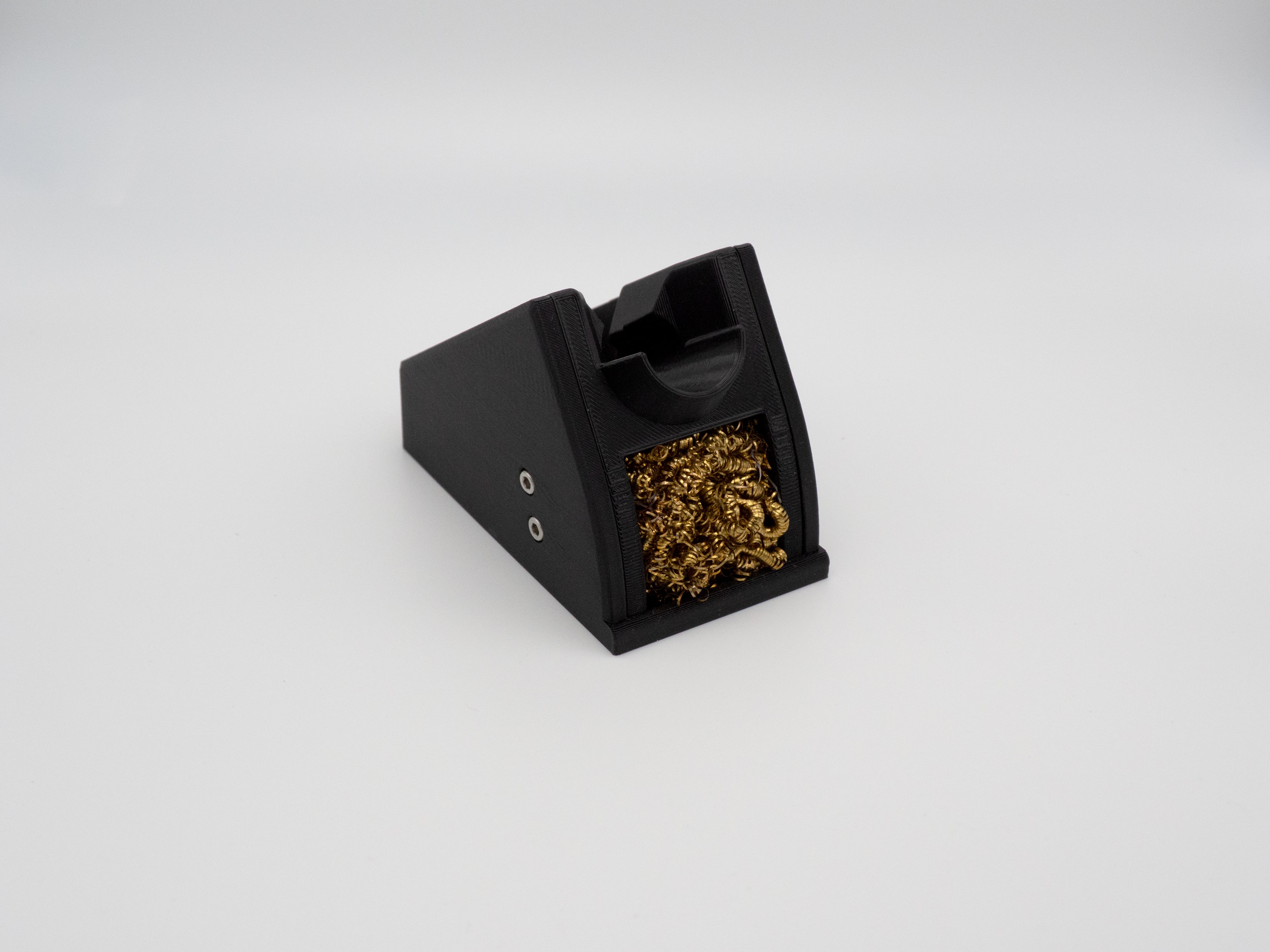

支架（Workstand）

3D 打印部件，内置黄铜清洁棉与磁铁，可冷却烙铁头并收纳 3 个烙铁头，新版本即将发布

兼容适配器（Compatibility Adapters）

支持与 Metcal PS、Metcal MFR、Thermaltronics TMT-2000 等现有 470KHz 电源兼容，新版本即将发布

技术与项目亮点

  • 工作原理：采用470KHz 高频感应加热，相比传统电阻式焊台，升温更快、热效率更高、控温更精准，适合精密电子焊接。

  • 开源属性：遵循 CERN-OHL-P-2.0 开源协议，所有 PCB 设计、原理图、3D 打印文件均开放共享，适合电子爱好者与开发者二次开发。

  • 项目状态：手柄与电缆已完全可用，电源与支架仍在完善中，可通过下面的项目地址获取最新的更新信息

应用场景

适用于电子维修、DIY 制作、专业电子组装等对焊接精度与效率要求较高的场景

License

CERN-OHL-P-2.0

项目地址

https://github.com/RadioThermal/RadioThermal_Soldering_OSHW
