Brickpico 是一款基于 Raspberry Pi Pico (RP2040) 开发的智能 PWM LED 控制器，主要用于控制乐高模型等场景的 LED 灯光，也可用于其他小型负载。

核心功能亮点

• 多通道控制：最多支持 8/16 路独立 LED 通道（对应 08/16 型号），可分别调节亮度与开关。

• PWM 调光：支持 10 至 10000 Hz 可调 PWM 频率，实现平滑亮度调节与 Gamma 校正。

• 硬件特性：单路最大输出电流 200 mA，支持 5V/3.3V 电压切换，每路均带可复位保险丝。

• 可编程定时：内置可编程定时器，可按日程自动开关灯光。

• 丰富接口：

  • 支持 I2C OLED 显示屏与环境传感器

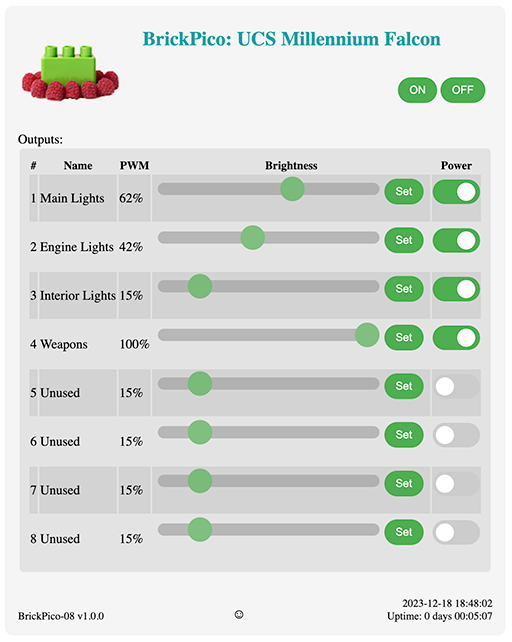

  • 提供 Telnet/SSH/HTTP 远程配置与监控

  • 兼容 MQTT、Home Assistant 等智能家居协议

  • 支持乐高 Light My Bricks 等灯效接口

典型应用场景

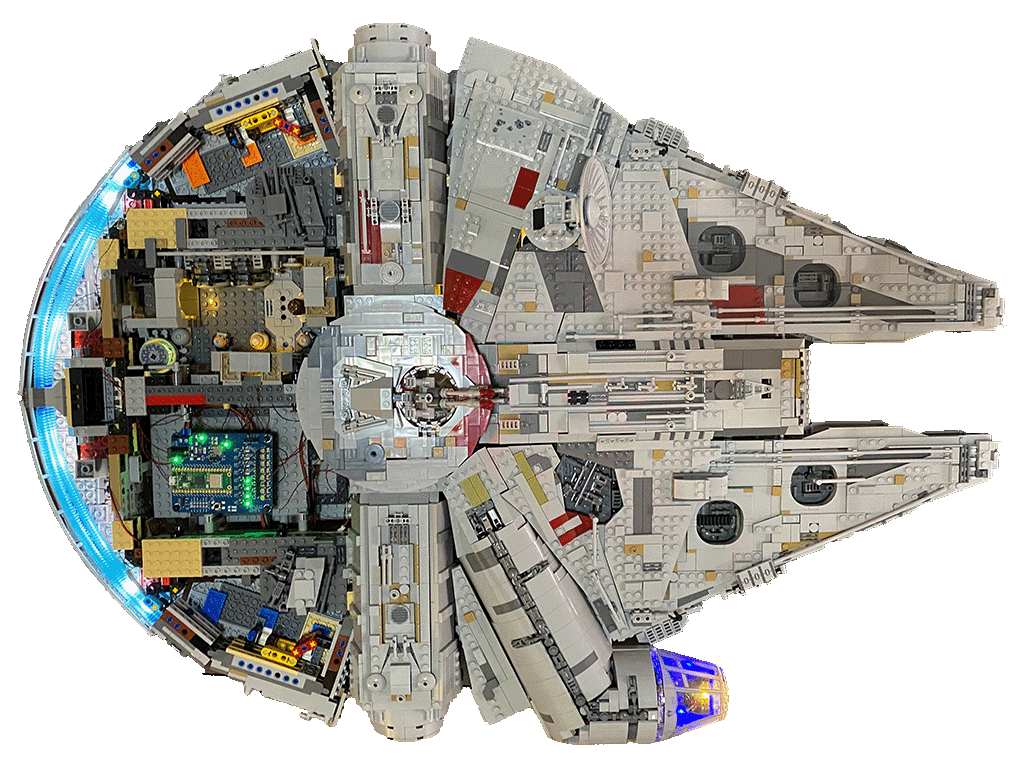

• 乐高 UCS 级模型（如千年隼）灯光控制

• 模型场景、手办、桌面摆件的智能灯效

• 小型 IoT 设备的 PWM 负载驱动

• 创客 DIY 照明与氛围灯项目

硬件与固件（Hardware & Firmware 模块）

1. 硬件规格

• 主控芯片：核心主控为 Raspberry Pi Pico（基于 RP2040 芯片）；

• PCB 设计：开源硬件设计，提供完整的 PCB 设计文件、BOM 物料清单，支持自行打板制作；

• 型号划分：明确标注 BRICKPICO-08（8 通道，已发布）、BRICKPICO-16（16 通道，开发中）两个版本。

2. 固件相关

• 开发与获取：固件基于 C 语言开发，提供预编译的 UF2 格式镜像文件，可直接下载使用；同时支持从源码编译最新版本。

• 烧录方式：

• 常规烧录：通过按住 Pico BOOTSEL 键连接 USB，进入 U 盘模式后复制固件文件完成烧录；

• 在线升级：支持通过网络远程更新固件，无需物理插拔操作。

• 编译依赖：编译固件需依赖 Pico SDK、CMake 及 ARM 交叉编译工具链，截图中列出了具体的编译依赖工具与环境要求。

License

GPL-3.0 license

项目地址

https://github.com/tjko/brickpico
