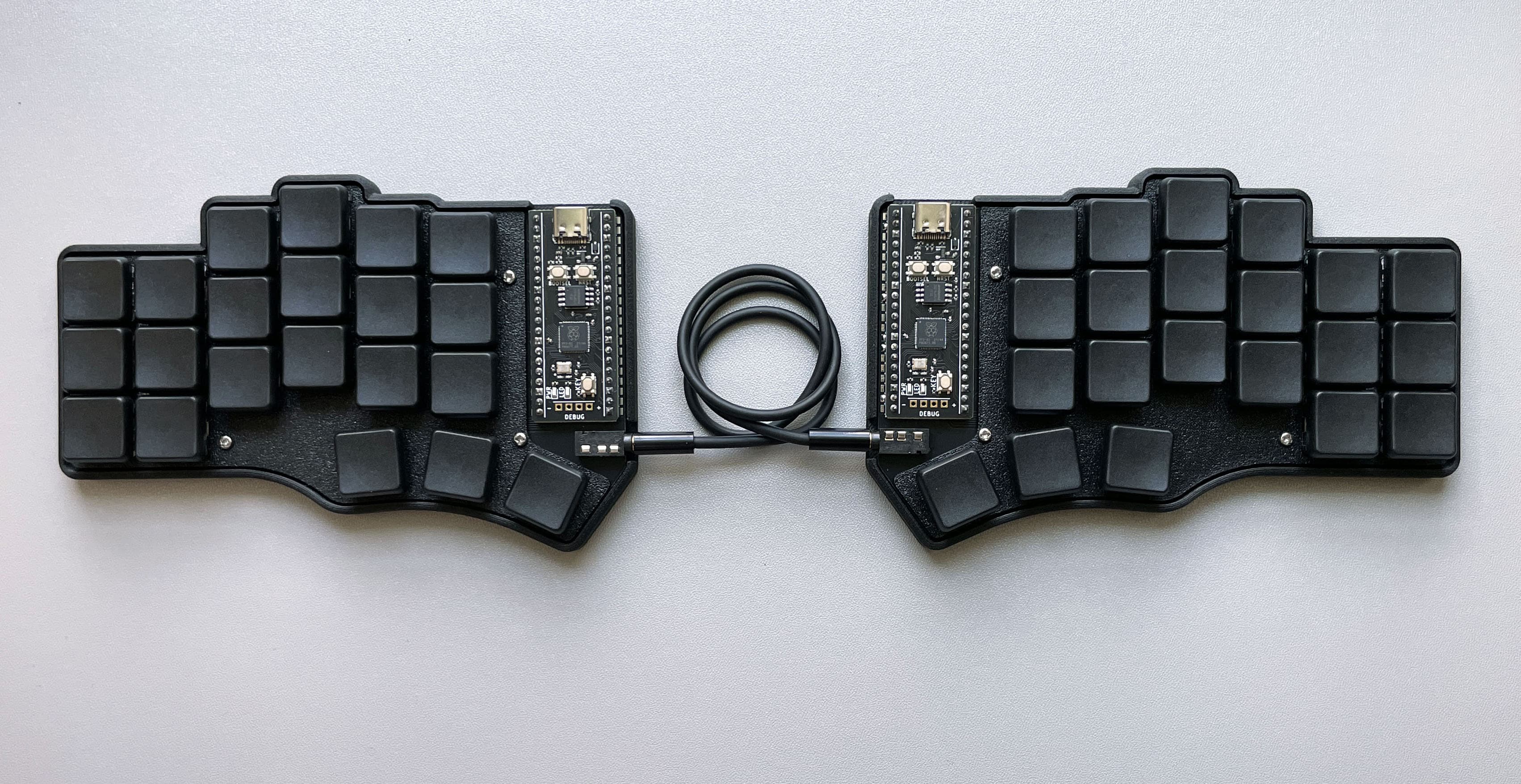

这是一个由 beekeeb 开发的开源分体式人体工学机械键盘项目，面向入门级用户，主打易焊接、无二极管设计和紧凑布局。

核心定位与设计

• 布局与形态：基于 Cantor 布局，支持 42 键或 36 键两种配置，采用激进列错位设计，减少手指移动距离；分体式结构可自由调整左右手角度，适配人体工学。

• 核心硬件：搭载 RP2040 微控制器（如树莓派 Pico），无需二极管，焊接难度低；支持热插拔轴座或直焊轴体，兼顾可玩性与稳定性。

• 轻量化特点：PCB 不可翻转设计，降低新手焊接失误；可通过移除小指列快速切换为 36 键布局，适配不同使用场景。

物料与固件

• 物料清单（BOM）：

  • 左右两片 Piantor PCB

  • RP2040 核心板（树莓派 Pico 或兼容型号）

  • 凯华 Choc v1 PG1350 矮轴与键帽

  • TRRS 接口与线缆、电阻等小配件

• 固件支持：

  • 已支持：QMK、Vial（基于 QMK）、KMK（Python）

  • 计划支持：PRK、keyberon、ZMK（有线版待适配）

  • 预编译固件可直接下载使用

外壳与拓展

• 外壳方案：提供 3D 打印外壳、 gasket mount 外壳、带 tenting 与磁吸功能的外壳等多种选择，适配不同安装需求。

• 购买渠道：可在 beekeeb 商店购买套件 / 成品，也可自行采购 PCB 与零件组装，单套 PCB 成本约 31 美元（不含运费）。

适用人群

• 机械键盘入门玩家：低门槛焊接、无二极管设计，适合首次尝试自制键盘。

• 人体工学爱好者：分体式 + 列错位布局，缓解长时间打字疲劳。

• 开源硬件爱好者：可基于 RP2040 与 QMK/KMK 固件进行二次开发。

License

GPL-3.0 license

项目地址

https://github.com/beekeeb/piantor
