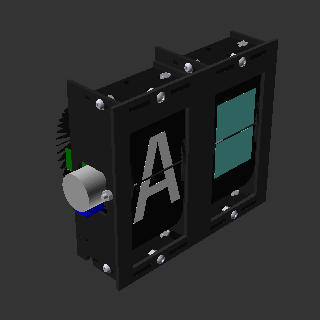

这是一个完整的开源模块化翻页式机械显示屏项目，复刻了老式机场 / 火车站时刻表的机械翻牌效果，提供从机械结构、电路设计到固件代码的全套 DIY 方案。

项目核心特点

• 模块化设计：支持自由组合行列，可扩展为时钟、信息牌等多种形态

• 完整开源：包含 3D 打印模型、PCB 设计、驱动电路与控制固件

• 两种机械方案：

  • 52-flap 模块（推荐）：字符更丰富

  • 40-flap 模块：结构更紧凑

• 链式驱动：单块驱动板可控制 6 个模块，支持长链扩展

• 多种控制接口：支持 USB / 串口控制，可接入 ESP32 等主控实现联网控制

技术架构拆解

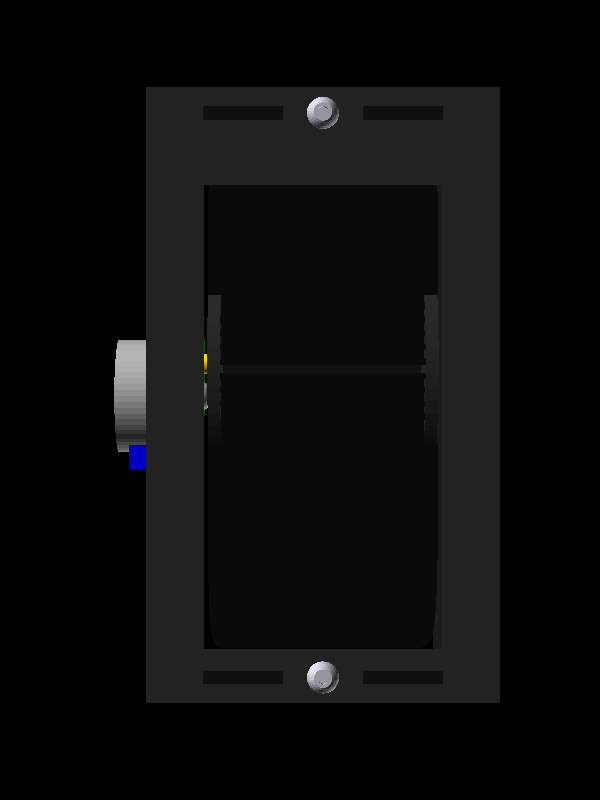

1. 机械部分

• 3D 打印壳体与传动结构，步进电机驱动翻牌叶片

• 霍尔传感器用于位置校准，确保字符显示精准

• 提供两种尺寸规格：

  • 52-flap：105.586mm × 196.29mm

  • 40-flap：126.16mm × 133.776mm

2. 电子部分

• 驱动板：ChainLink Buddy 系列，支持 6 模块 / 板，采用 74HC125 缓冲器保障长链通信

• 传感器 PCB：集成霍尔传感器与电机接口，负责模块状态反馈

• 电源方案：5V 供电，支持 USB-C 或外部电源输入

3. 软件部分

• 固件基于嵌入式开发，支持模块寻址与链式通信

• 提供 Python 脚本用于字符排版与配置生成

• 支持自定义字符集（字母、数字、符号）

典型应用场景

• 复古风格数字时钟

• 车站 / 机场信息牌复刻

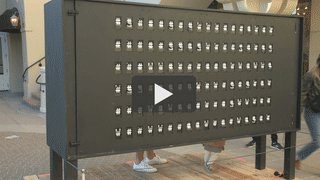

• 艺术装置与交互展示

• 创客教育与机械电子教学

License

Apache License Version 2.0

项目地址

https://github.com/scottbez1/splitflap
