LT6C 6键轨迹球

这是一个 LT6C 6键轨迹球开源项目，该项目是经典 Ploopy Adept Trackball 的低成本复刻版本。

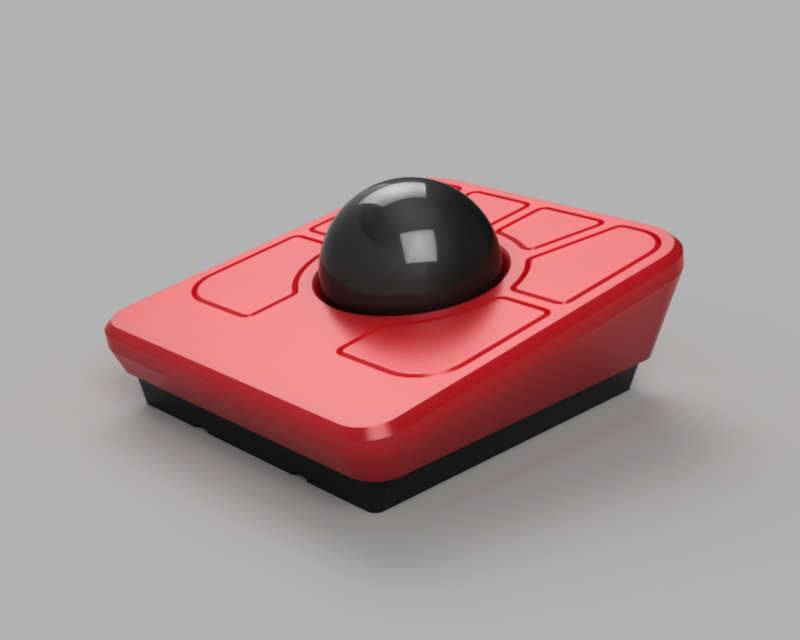

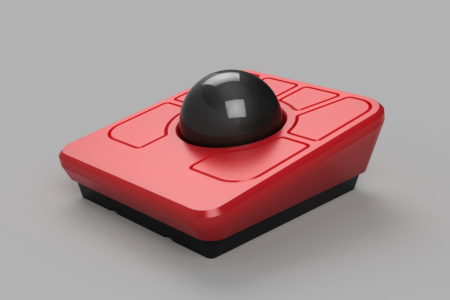

LT6C 6键轨迹球封面
oshw_hqzl2026-03-11 10:30:41CERN Open Hardware License
208
Star2

PCBA

设计文件

KiCad图标trackball-lt6c-main.zip13.17MB（0次下载）

EDA查看器

复制嵌入代码

详细介绍

这是一个 LT6C 6键轨迹球开源项目，该项目是经典 Ploopy Adept Trackball 的低成本复刻版本。

项目核心概况

  • 项目定位：面向 DIY 爱好者的开源轨迹球鼠标套件，旨在提供成本更低、元件更易采购的替代方案。

  • 设计基础：基于 Ploopy Adept 的结构进行适配优化，采用 KiCad 9.0 设计，遵循 CERN-OHL-S-2.0 开源协议。

  • 核心目标：为海外购买原版不便或成本较高的用户群体，提供功能一致但更具性价比的替代方案。

关键硬件规格

表格

类别

核心参数

细节说明

PCB 规格

尺寸

62 × 64.4 mm，2 层板，FR4 材质，0.8mm 厚度

主控芯片

Seeed Studio XIAO RP2040

基于树莓派 RP2040，运行开源 QMK/Vial 固件，支持高度自定义

传感方案

PMW3360 光学传感器

旗舰级鼠标传感器，提供高精度追踪

输入配置

6 键

采用 D2LS-21 微型微动开关，支持按键编程

物理规格

轨迹球

44mm 直径（标准斯诺克球即可）

供电 / 接口

USB Type-C

rev.C 版本起使用 USB-C 接口供电与数据传输

PCB

Front

Back

制作与组装要点

  1. PCB 打样：可直接导出生产文件交由 JLCPCB 等厂家制作，推荐工艺：绿油板、白字、无铅 HASL 或 ENIG 沉金。

  2. 外壳获取：提供 3D 打印 STL/STEP 文件，需注意该外壳是针对 Ploopy Adept 原版修改以适配新 PCB，需配合相应五金件安装。

  3. 元件采购：BOM 表中所有元件均为通用电子元器件，适合手工焊接（Through-hole/SMD），无需特殊设备。

固件与自定义

  • 固件基础：基于 QMK 固件，并适配了 Vial 分支。

  • 配置方式：通过 Vial 配置器（网页 / 桌面端）即可实现按键映射、灵敏度调节、宏录制等高级功能。

  • 烧录流程：支持一键 DFU 烧录，无需昂贵的编程器，用户可自行修改固件代码以实现特殊功能。

🎯 适用人群与价值

该项目非常适合复古电脑 / 键盘客制化玩家，希望在桌面搭建极简输入套装（如分体键盘 + 轨迹球）的用户，或是希望深入学习 FPGA / 嵌入式硬件开发的爱好者。相比商业成品，它提供了极高的可玩性和自定义空间。

License

CERN-OHL-S-2.0 license

项目地址

https://github.com/lambdakb/trackball-lt6c
