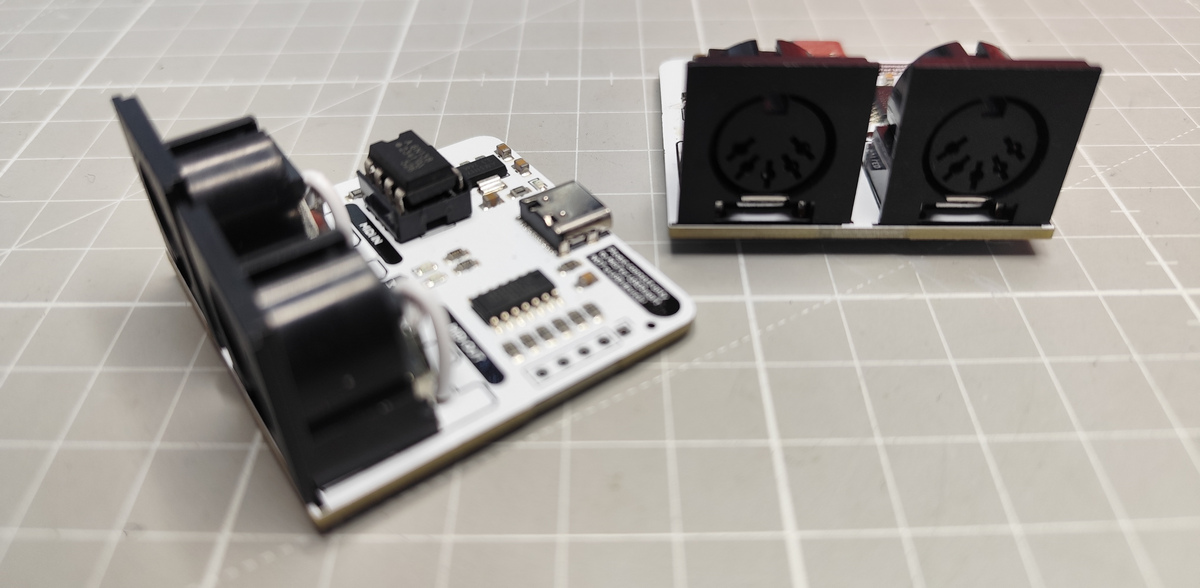

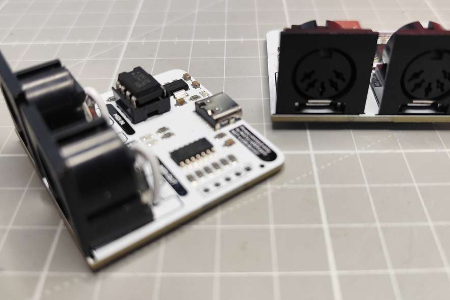

这是一个为 MiSTer FPGA 平台设计的开源 MIDI 接口板项目，用于为 MiSTer 的用户 I/O 端口提供标准 MIDI 输入和输出功能。

核心功能与特性

• 电气隔离保护：MIDI 输入带光耦隔离，保护 MiSTer 免受外部设备故障影响

• 标准 MIDI 接口：提供 1 个 MIDI 输入端口 + 3 个 MIDI 输出端口，符合 MIDI 电气规范

• 兼容核心广泛：支持 Atari ST、X68000、PC、Minimig 等需要 MIDI 输入 / 输出的 MiSTer 核心

• 开源设计：基于 KiCAD 完成，包含完整的原理图、BOM、Gerber 文件，方便用户自行打板制作

安装与使用流程

1. 准备阶段：将 Gerber 文件发送给 PCB 厂商制板，按 BOM 采购并焊接元件

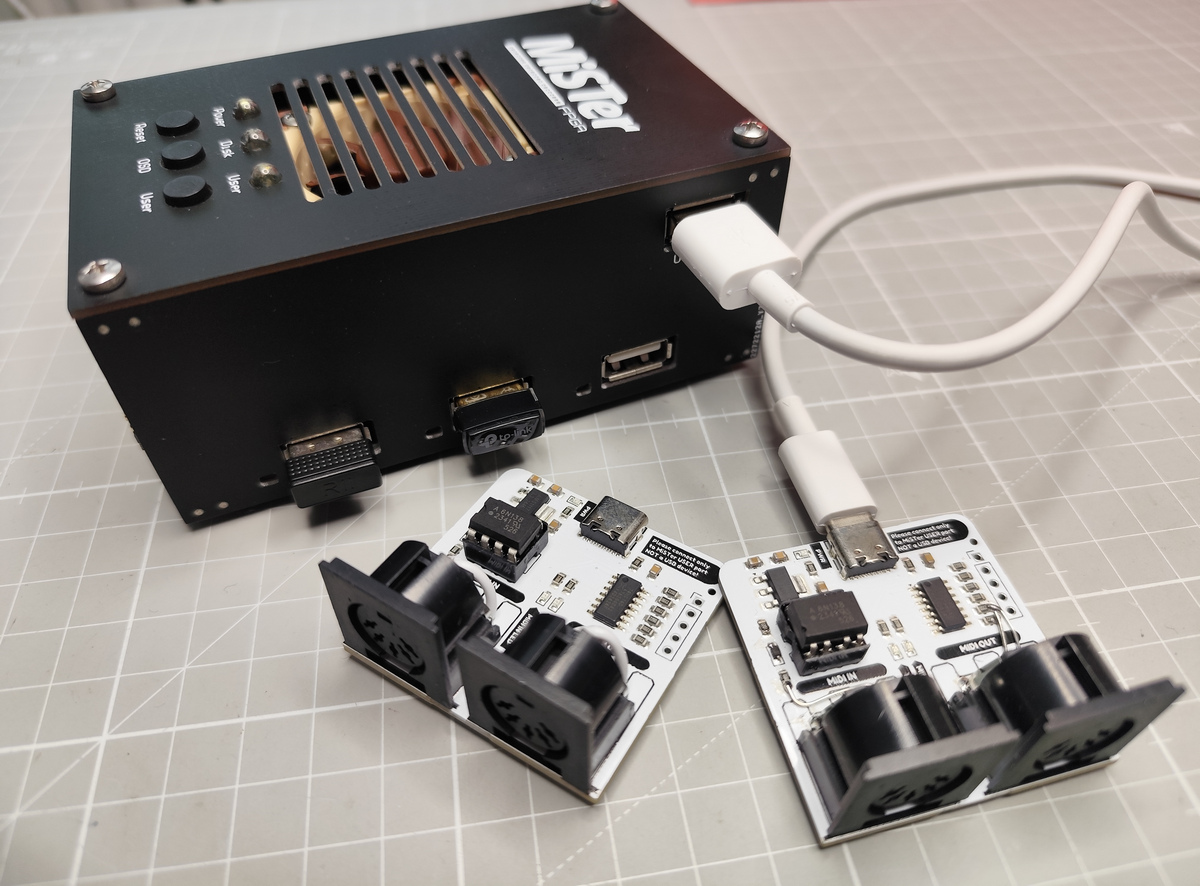

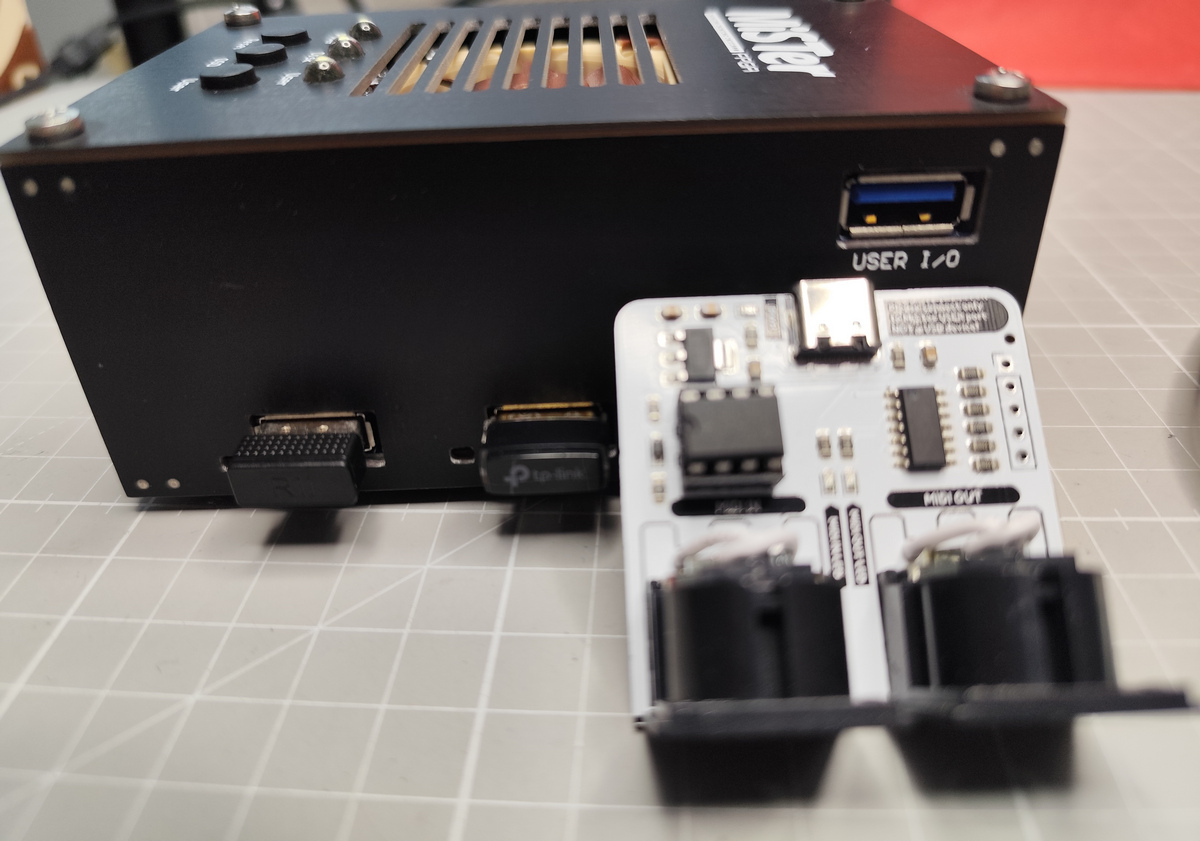

2. 硬件连接：关闭 MiSTer FPGA，将 MIDI 板连接到用户 I/O 端口，再接入 MIDI 设备

3. 软件配置：在 MiSTer 对应核心中启用 MIDI 功能，无需额外系统配置

4. 使用测试：通过 MIDI 键盘 / 合成器等设备进行通信测试

⚠️ 重要警告

• 严禁连接：不要将此板连接到 MiSTer 的普通 USB 端口，否则可能导致设备损坏

• 使用风险：项目面向爱好者与教育用途，使用时需自行承担硬件操作风险

应用场景

• 复古计算机 / 游戏机核心：如 Atari ST、Amiga (Minimig)、X68000 等，用于连接 MIDI 键盘、合成器进行音乐创作

• 复古游戏体验：支持需要 MIDI 音频输出的老游戏，还原原汁原味的声音表现

License

MIT license

项目地址

https://github.com/KabukiFlux/MIDI4MiSTer
