开源 IBM PC 兼容机项目

10x10 厘米IBM PC兼容机型，配备386 CPU，集成VGA和音效。

开源 IBM PC 兼容机项目封面
oshw_hqzl2026-03-09 18:16:38CC BY-NC-SA 4.0
240
Star2

PCBA

设计文件

KiCad图标pc-kharon-386-master.zip22.88MB

EDA查看器

复制嵌入代码

详细介绍

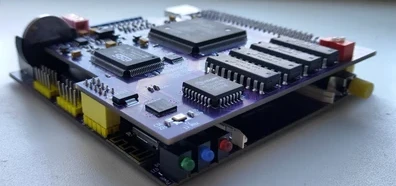

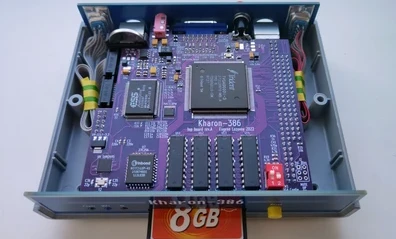

Kharon-386 的开源 IBM PC 兼容机项目代码仓库界面，核心是基于 Intel 80386 架构的自制复古计算机硬件与软件实现。

1. 项目核心定位

  • 硬件基础：基于 MS1120 System-on-Chip（集成了 i80386 CPU、M12178 芯片组）打造，完整兼容 IBM PC/AT 架构。

  • 核心特性：集成 VGA 显示、声音输出模块，支持现代外设连接，是一套完整的 386 级复古电脑解决方案。

2. 关键硬件规格

表格

模块

核心配置

功能说明

CPU / 芯片组

Intel i80386 + MS1120 SoC

经典 32 位处理器，完整兼容 PC/AT 指令集

显示

Integrated VGA

板载 VGA 图形输出，支持标准显示分辨率

声音

ESFMODII (SoundBlaster-compatible)

兼容创新 SoundBlaster 音频标准，支持复古游戏音效

外设

ESP8266 WiFi 模块、Z80 Coprocessor

拓展现代网络连接能力，同时保留复古处理器协同架构

接口 / 供电

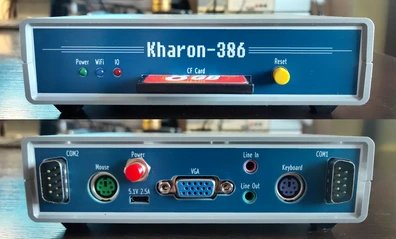

CF 卡插槽、5V/12V 供电、RS232

支持常用存储、工业供电与串口通信

3. 项目价值与特点

  • 开源属性：完整公开原理图、BOM（物料清单）、PCB 文件及驱动代码，支持爱好者自行复刻。

  • 复古与现代结合：核心运行经典 DOS/386 系统，同时通过 ESP8266 实现 WiFi 连接，兼顾怀旧体验与现代便利性。

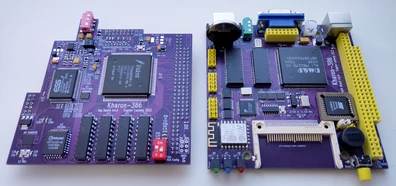

  • 多版本迭代：区分 Main/Top/Cover 等 PCB 版本，适配不同 BIOS、电源接口和功能模块（如可选 - 5V 电源、VGA 芯片替换等）。

4. 适用场景

适合复古计算机爱好者、硬件极客进行 DIY 组装，可作为学习 x86 架构底层原理、运行经典 DOS 软件（如早期游戏、编程工具）的实体平台。

5. License

CC-BY-SA-4.0 license

6. 项目地址

https://github.com/UzixLS/pc-kharon-386
