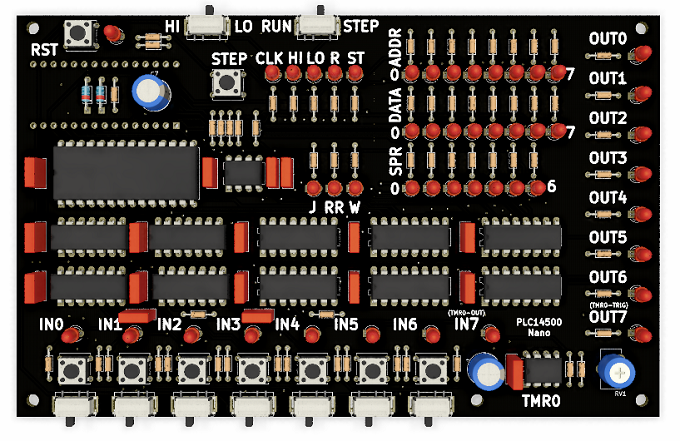

这是一个基于 Motorola MC14500 1 位工业控制单元（ICU） 的复古风格训练板项目，由 Nicola Cimmino 设计，旨在帮助用户深入理解 PLC 和梯形图逻辑的工作原理。

核心信息

• 项目定位：复古训练板，用于学习 1 位 ICU、PLC 和梯形图逻辑

• 认证与授权：已获得 OSHW（开源硬件）认证，采用 GPL-3.0 开源协议

• 硬件核心：Motorola MC14500 1 位 ICU 芯片，搭配 Arduino Nano 作为引导加载程序

• 商业渠道：在 Tindie 上提供预组装套件和散件包

主要硬件特性

• 程序存储：256 字节程序 RAM（可替换为 EEPROM）

• I/O 接口：7 个输入（带拨动和瞬时开关）、7 个输出（LED 指示灯）

• 定时器：1 个映射到 I/O 总线的定时器（0.5 秒至 11 秒可调）

• 暂存 RAM：7 位暂存器

• 运行模式：3 种时钟模式（快速、慢速、手动单步）

项目文档与工具

• GitHub 仓库：包含完整原理图、PCB 文件、汇编器和示例代码

• 工具链：提供 Windows 下的预构建程序工具，以及用于模拟程序的工作台

• 入门指南：详细的组装、编程和测试步骤，包括汇编代码示例和烧录方法

学习价值

• 通过 LED 实时显示系统总线和寄存器状态，直观观察程序执行过程

• 支持单步调试，深入理解 1 位 ICU 的内部工作机制

• 复古设计与现代开源理念结合，兼具教育意义和收藏价值

License

GPL-3.0 license

项目地址

https://github.com/nicolacimmino/PLC-14500
