项目核心信息

• 定位：一款可破解、可定制的电子萨克斯，旨在成为低成本、便携的旅行练习乐器，而非传统萨克斯的替代品。

• 核心硬件：基于 Raspberry Pi 的 HAT（硬件附加板），集成了键盘矩阵、气压传感器和音频放大器，可兼容树莓派 Zero 等低成本型号。

• 软件栈：

  • haxo-rs：用 Rust 编写的驱动程序，负责检测按键和呼吸并转换为音符。

  • fluidsynth：合成器软件，将音符转换为可听声音。

• 设计特点：

  • 使用标准机械键盘开关作为按键，成本低、耐用且易维修。

  • 部分人体工学部件（如吹嘴颈、拇指托）采用 3D 打印设计。

  • 支持 MIDI 输出，可连接电脑或其他设备。

• 成本：BOM 表显示总成本约 $99（不含税），非常适合 DIY 爱好者。

硬件与软件结构

• 硬件仓库（haxo-hw）：包含 PCB 设计文件（KiCad）、3D 模型、物料清单（BOM）和装配说明。

• 软件仓库（haxo-rs）：包含驱动程序和合成器配置，支持自定义音色和指法映射。

机械设计

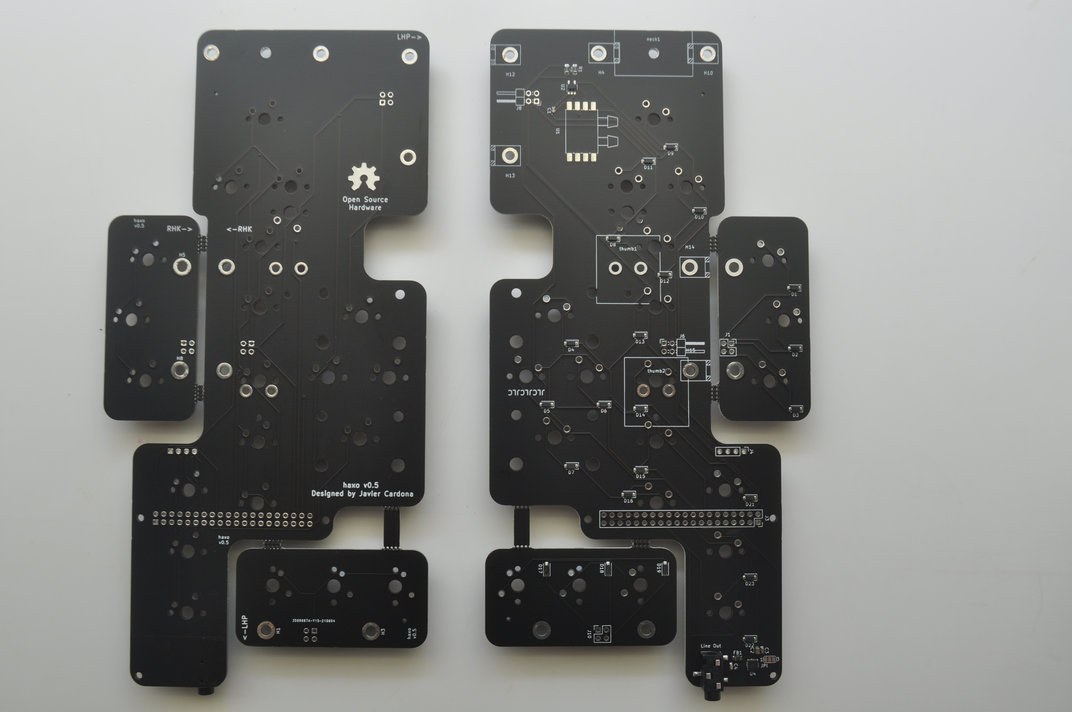

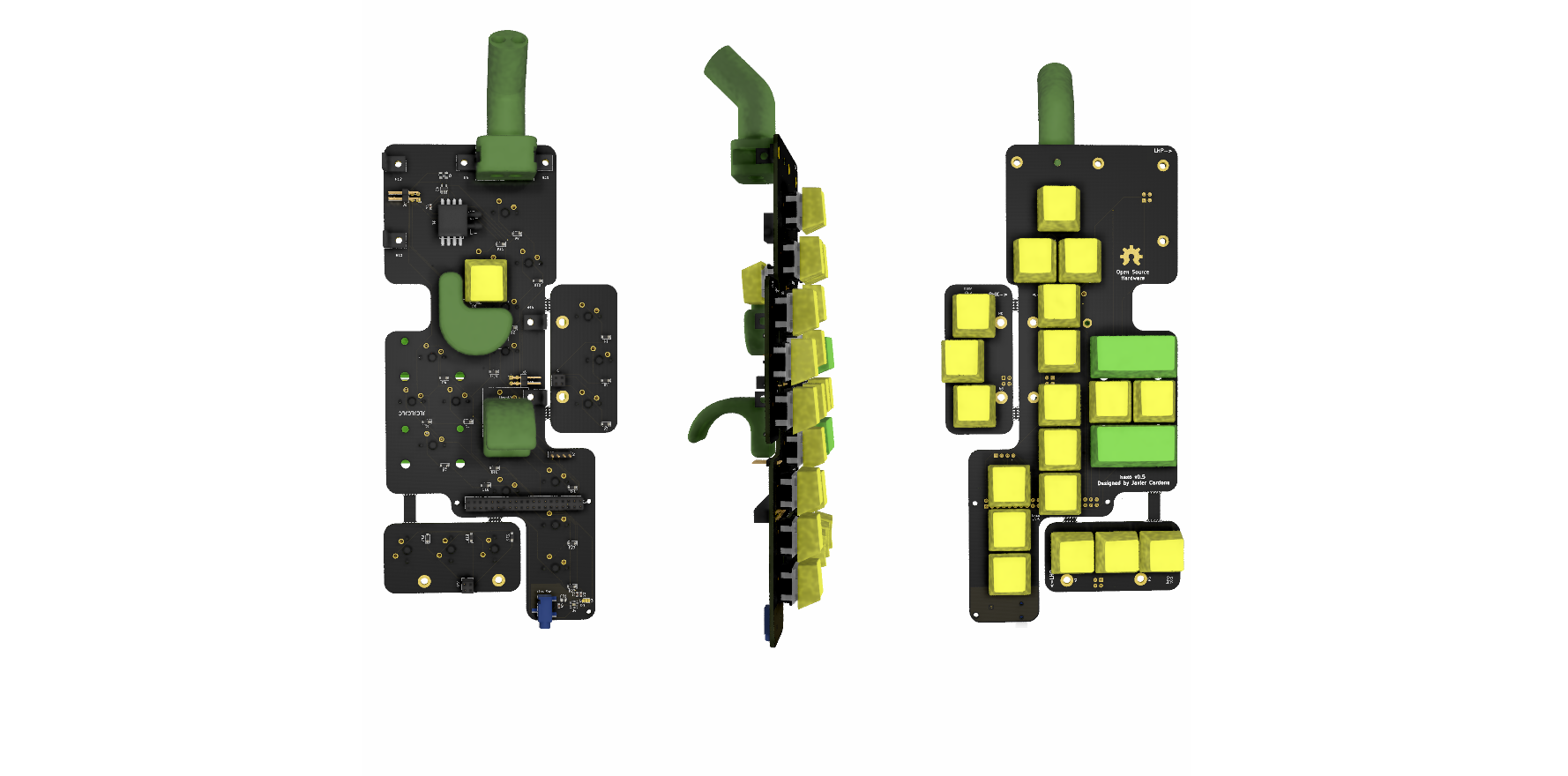

为了降低成本，HAT PCB（印刷电路板）是一体成型的 这是Haxophone的物理结构的一部分。这意味着按键开关， 拇指托、吹嘴和树莓派都直接连接到 印刷电路板。侧键（左手掌键和右指关节键）安装在较小的键上 通过直角金属支架连接到主PCB上。这个更小 PCB是设计中可拆卸的面板。这会降低 制造成本。

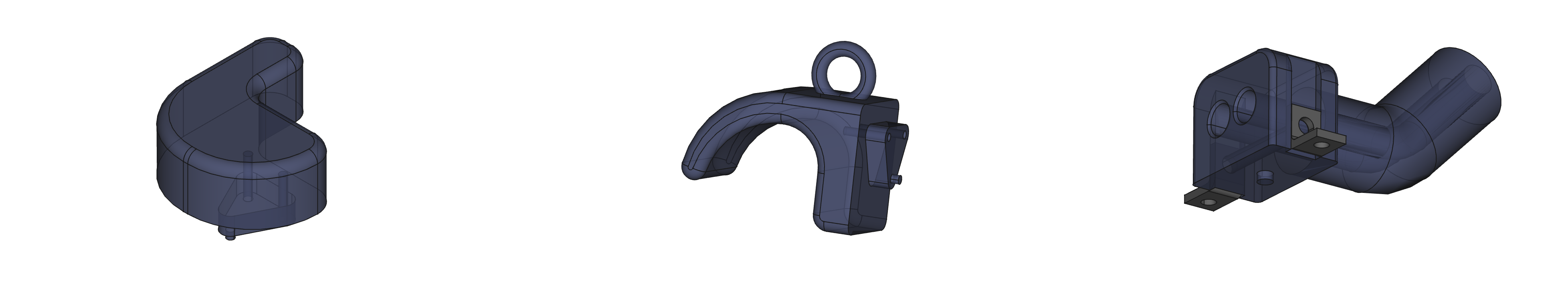

为了提升人体工学，部分部件设计为3D打印。这些是 吹嘴的琴颈、左手拇指托和右拇指托，还有 还包含了带子钩。这些零件的源3D模型也包含在内 在仓库里。

实际应用与社区

• 该项目已获得 OSHWA 认证，鼓励社区贡献和二次开发。

• 社区成员已基于 Haxophone 改造出如 Haxocorder 等衍生乐器，展示了其高度的可扩展性。

• 支持与标准萨克斯吹嘴兼容，通过气压传感器实现呼吸控制，提供接近真实乐器的演奏体验。

License

CC-BY-SA 4.0

项目地址

https://github.com/cardonabits/haxo-hw
