一、核心产品定位

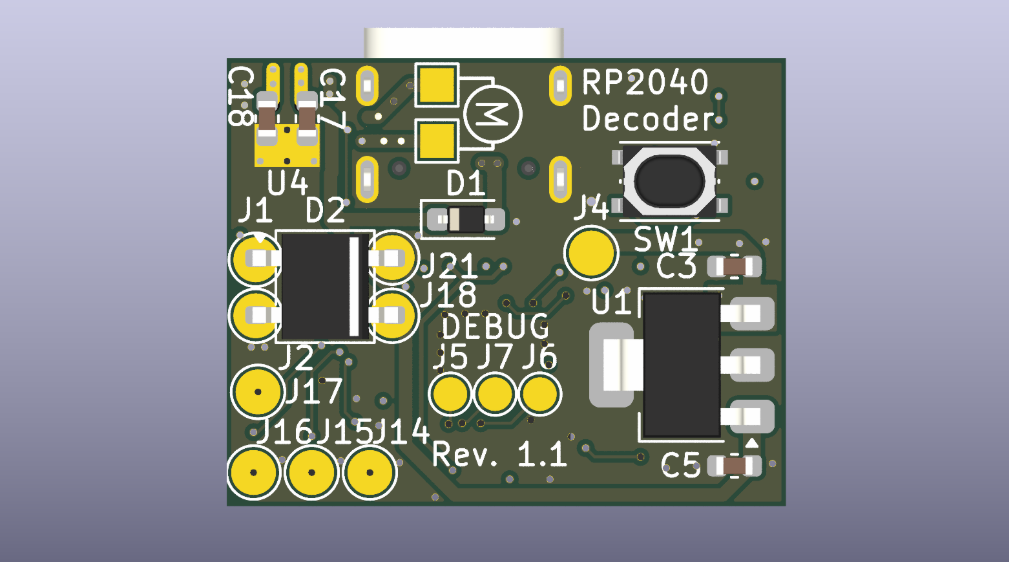

RP2040-Decoder 是一款基于树莓派 RP2040 双核微控制器开发的低成本开源 DCC 解码器，作为商用 DCC 解码器的高性价比替代方案，采用 25x20mm 紧凑板卡尺寸，集成 DCC 协议解码、指令解析与电机控制功能，核心适用于铁路模型机车的 DCC 信号处理与运动控制场景。

二、技术规格

三、核心功能与状态指示

核心特性

• 高性能 DCC 解码：基于中断的边沿检测，实现完整的 DCC 数据包 / 协议解码，精准解析铁路模型 DCC 控制指令；

• 高精度电机控制：搭载离散时间 PID 电机控制器，通过 PWM 关断周期的 ADC 采样实现反电动势反馈，结合增益调度与前馈启动控制器，克服静摩擦，实现变负载下的电机速度稳定；

• 灵活的 I/O 拓展：多路 PWM 兼容的开关输出与通用 GPIO，支持铁路模型各类外设的拓展控制，满足个性化 DIY 需求；

• 完善的 CV 配置：支持功能映射与编程轨道（服务模式），可灵活配置设备参数，适配不同模型控制需求；

• 双核任务分工：Core 0 负责信号处理与配置管理，Core 1 专注运动控制，双核独立工作提升设备运行效率；

• 双硬件版本可选：USB 版本兼顾易用性，Legacy 版本适配极简装配场景，满足不同用户的硬件使用需求；

• 标准化文档支持：集成 GitHub Pages 全量文档，覆盖硬件原理与软件实现，降低开发与使用门槛；

• 开源可复刻：提供完整的硬件设计与软件源码，支持二次开发、硬件复刻与功能定制。

状态指示

暂未提及硬件状态指示灯相关设计与功能说明。

四、核心操作指南

硬件版本选择

• USB 版本：优化易用性，推荐新手 / 快速部署场景使用，支持 UF2 拖放式固件烧录，可通过串口实现日志查看与调试；

• Legacy 版本：无 USB 接口，采用单面装配设计，适配轻量化 / 嵌入式场景，仅支持 SWD 方式进行固件烧录。

CV 配置与服务模式操作

• 设备支持 NMRA/RCN 标准的编程轨道（服务模式）逻辑，可通过编程轨道完成 CV 参数的读写与配置；

• 支持自定义功能映射，可根据铁路模型的控制需求，将 DCC 指令与设备 I/O、电机控制功能进行关联配置；

• CV 配置参数通过闪存持久化存储，掉电后不会丢失，无需重复配置。

电机控制参数配置

• 可灵活设置电机 128 速度步级的加 / 减速斜坡曲线，适配不同模型机车的运动特性；

• 支持 v_min/v_mid/v_max 速度阈值调节，精准控制电机启停与运行速度区间；

• 闭环控制功能默认启用，可根据负载情况适配 PID 控制器参数，保证变负载下的速度稳定。

五、安装与连接要点

• 硬件装配：USB 版本为常规双面装配，Legacy 版本为单面装配，复刻硬件时需严格遵循项目 KiCad 设计文件的器件选型与焊接规范；

• 模型机车连接：将板卡接入铁路模型机车的 DCC 信号接收端与电机控制端，确保接线接触良好，避免短路导致设备损坏；

• 拓展 I/O 连接：外部外设接入 GPIO / 晶体管开关输出时，需匹配器件的额定电气参数，避免过流、过压损坏设备；

• 烧录前检查：烧录固件前确认硬件版本与固件包匹配，USB 版本需保证 USB 接口连接正常，Legacy 版本需完成 SWD 调试接口的接线；

• 开源硬件复刻：复刻硬件时需遵循对应开源协议，保留项目源码与版本标识，板卡可直接在 KiCad 中打开编辑设计文件。

六、固件开发（How to build the firmware）

项目提供完整的软件源码与 CI 流水线构建的预编译固件，支持基于 RP2040 平台的二次开发与固件定制，核心步骤：

1. 搭建 RP2040 嵌入式开发环境，导入项目Software文件夹下的源码，适配双核 ARM Cortex-M0 + 的开发与编译规范；

2. 根据功能需求修改固件，如调整 DCC 解码参数、优化 PID 电机控制算法、新增 I/O 功能映射、定制 CV 配置项等；

3. 编译固件源码，生成可烧录的二进制文件，或直接使用项目 CI 流水线在每次版本发布时构建的现成可烧录固件；

4. 选择对应烧录方式：通用 SWD 烧录（适配所有版本）；USB 版本可直接通过文件管理器将 UF2 格式固件拖放至设备，完成一键烧录；

5. 烧录完成后重启设备，设备将默认加载 DCC 解码与电机控制功能，可通过编程轨道完成 CV 参数的个性化配置。

七、故障排查（Troubleshooting）

项目暂未提供官方明确的故障排查专项方案，若使用过程中出现问题，可参考以下解决方向：

• DCC 信号解码异常：检查 DCC 信号接线是否正常，确认设备兼容当前使用的 NMRA/RCN DCC 标准，核对 CV 配置参数是否匹配信号解析需求；

• 电机控制失灵 / 速度不稳：检查电机与板卡的连接是否松动，重新校准 PID 控制器参数与速度阈值（v_min/v_mid/v_max），确认模型机车负载是否超出设备控制范围；

• 固件烧录失败：确认硬件版本与固件包匹配，USB 版本检查 USB 连接与驱动是否正常，Legacy 版本核对 SWD 调试接口接线与烧录工具配置；

• I/O 拓展无输出：检查外设接线与电气参数匹配性，确认 PWM/GPIO 功能映射的 CV 配置是否正确，排查外设本身故障；

• 更多问题支持：可查看项目 GitHub 仓库的 Issues 板块与更新文档，或参与开源社区讨论获取解决方案。

License

CERN Open Hardware Licence

项目地址

https://github.com/gab-k/RP2040-Decoder
