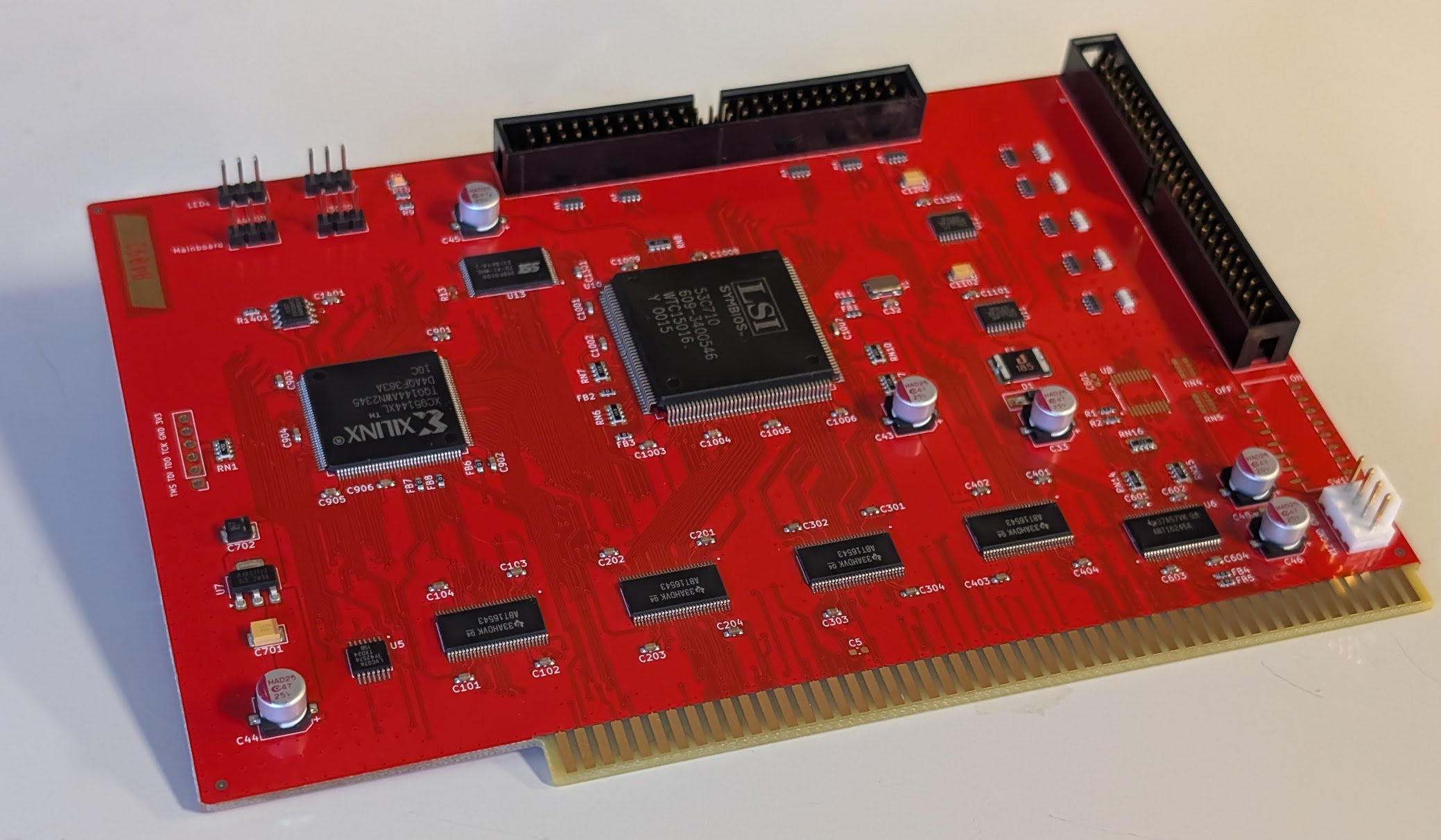

这是一个开源硬件项目，旨在为经典的 Commodore Amiga 计算机提供一个现代化的 SCSI-2 主机控制器，作为对 Dave Haynie 设计的 A4091 的重新实现。

核心定位

• 目标平台：Commodore Amiga（主要是 Amiga 4000，也可用于 Amiga 3000）

• 核心芯片：保留了 NCR 53C710 SCSI 控制器，确保与原始 A4091 的核心架构和兼容性

• 项目性质：完全开源，包含硬件设计（Gerber 文件、原理图）、固件（Verilog）和文档

主要改进（What's New）

1. CPLD 替代 GALs

   • 用单个 Xilinx XC95144XL CPLD 整合了原设计中多个离散 GAL 芯片的功能

   • 支持现场升级逻辑，无需焊接或更换芯片

   • 提供了比原始 GAL 阵列更多的逻辑资源和路由灵活性

2. SPI Flash 替代 EPROM

   • 用 SPI Flash 内存替换了并行 EPROM，固件更新不再需要紫外线擦除器和专用编程器

   • 支持在系统中重新编程 Flash

3. 现代 SMD 封装

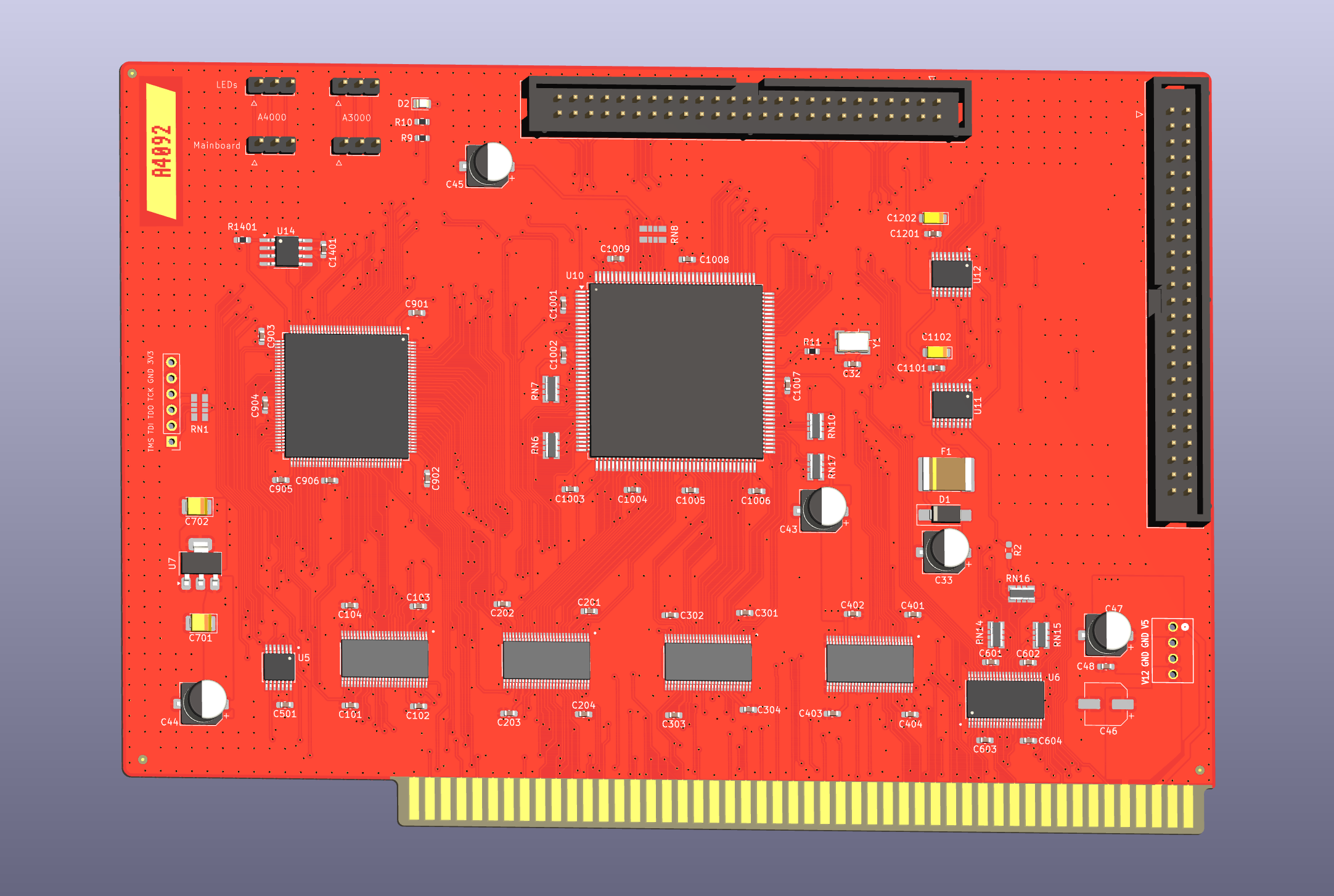

   • 使用 TSSOP 等现代表面贴装封装，减小了板卡尺寸，改善了信号完整性

   • 与当前 PCB 组装工艺兼容

4. 面向现代制造

   • 设计可通过 JLCPCB 或 PCBway 等服务进行制造，使用当前生产中易于采购的组件

   • 无需从 donor boards 上寻找 NOS 零件或拉取芯片

保持不变的部分（What Stays the Same）

• 核心架构与 A4091 完全一致

• NCR 53C710 SCSI 控制器

• Zorro III 总线接口，保持相同的时序和协议行为

• 与现有 A4091 设备驱动和 ROM 镜像完全兼容

• 主动 SCSI 终端

• 内部和外部 SCSI 连接器

相关项目

• A4091：由 Dave Haynie 在 1992 年设计的原始 Commodore Amiga SCSI 控制器

License

CC BY-SA 4.0

项目地址

https://github.com/A4091/A4092
