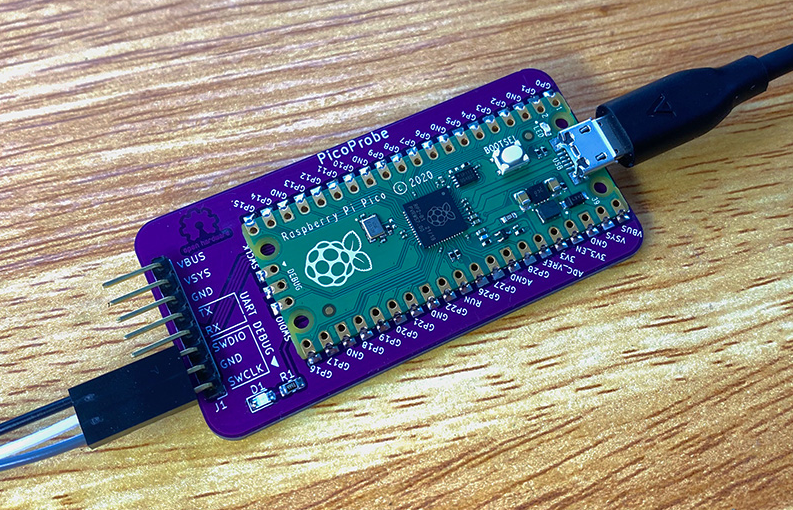

微型 PicoProbe 是一个小型 PCB，用于安装 Raspberry Pi Pico，当你想用 PicoProbe 调试 Raspberry Pi Pico 项目时，不用面包板......

项目核心信息

• 用途：将一块 Raspberry Pi Pico 变成 PicoProbe 调试器，用于调试另一块 Pico，无需面包板即可直接连接。

• 设计背景：最初是为了在开发 Fanpico（智能 PWM 风扇控制器）时，能 “免手持” 地更新固件。

• 接口功能：

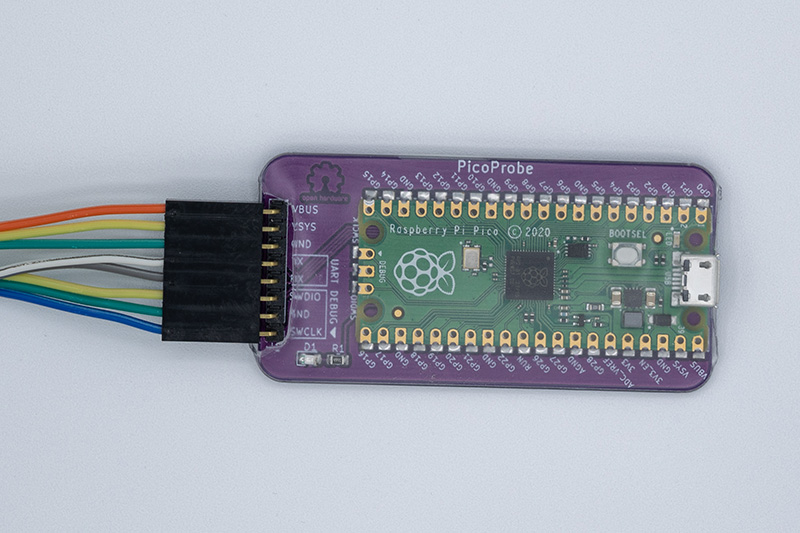

  • 提供 SWD（调试）接口，通过扁平 3 针排线连接目标 Pico 的 SWD 引脚。

  • 提供 UART 串口和 VSYS 供电引脚，方便对目标板进行调试和供电。

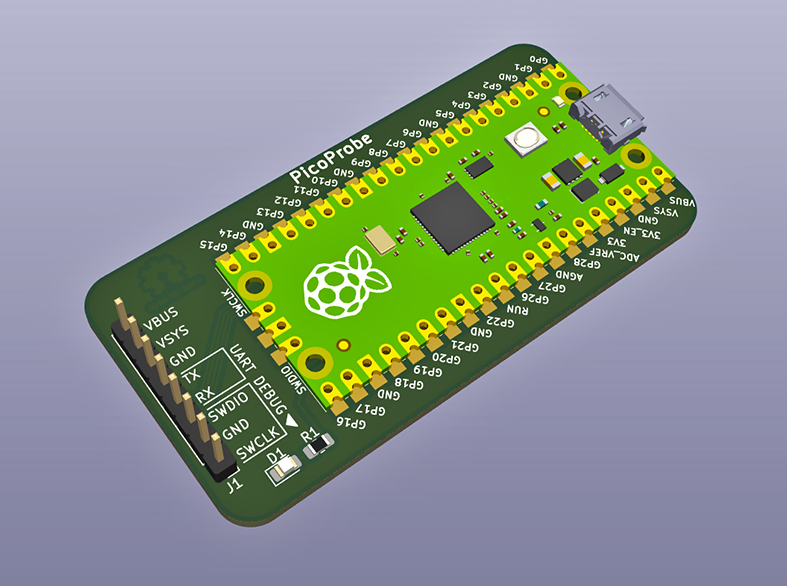

• 设计工具：使用 KiCad 6.0 设计，支持直接焊接 Pico 或通过排针安装。

硬件与组装

• PCB 版本：包含 v1.0 和 v1.1 两个版本，Gerber 文件可直接用于打板（如 JLCPCB、PCBWay）。

• 可选元件：一个 0805 封装的 LED 和 7.5kΩ 电阻作为电源指示灯，焊接为可选。

• DIY 套件：项目提供限量 DIY 套件，支持开源硬件开发。

与官方产品的关系

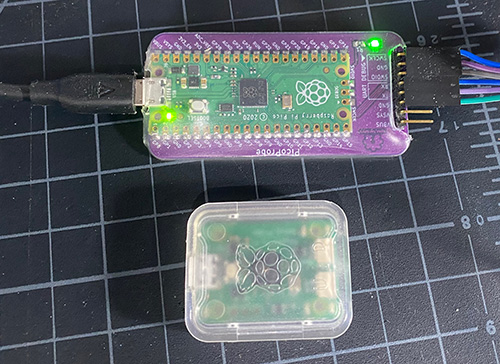

2023 年 2 月，树莓派官方推出了 Raspberry Pi Debug Probe，这是一个成品调试器。tiny-picoprobe 则是一个 DIY 替代方案，适合喜欢自己动手的开发者。

License

GPL-3.0 license

项目地址

https://github.com/tjko/tiny-picoprobe
