项目核心信息

• 定位：兼容 Pro Micro / Elite-Pi 的 RP2040 开发板，采用 USB Type-C 接口和 8MB 闪存，是 ErgoSNM 人体工学键盘项目的一部分。

• 核心特性：

  • 主控：RP2040 双核 Cortex-M0+ 处理器

  • 存储：板载 8MB (64Mbit) W25Q64JVXGIQ 闪存

  • 电源：RTR013-33GB 3.3V/500mA LDO 稳压器，支持 USB VBUS 供电

  • 接口：USB Type-C 中置接口，最多可引出 25 个 GPIO，兼容 UART、I2C、SPI、ADC 等外设

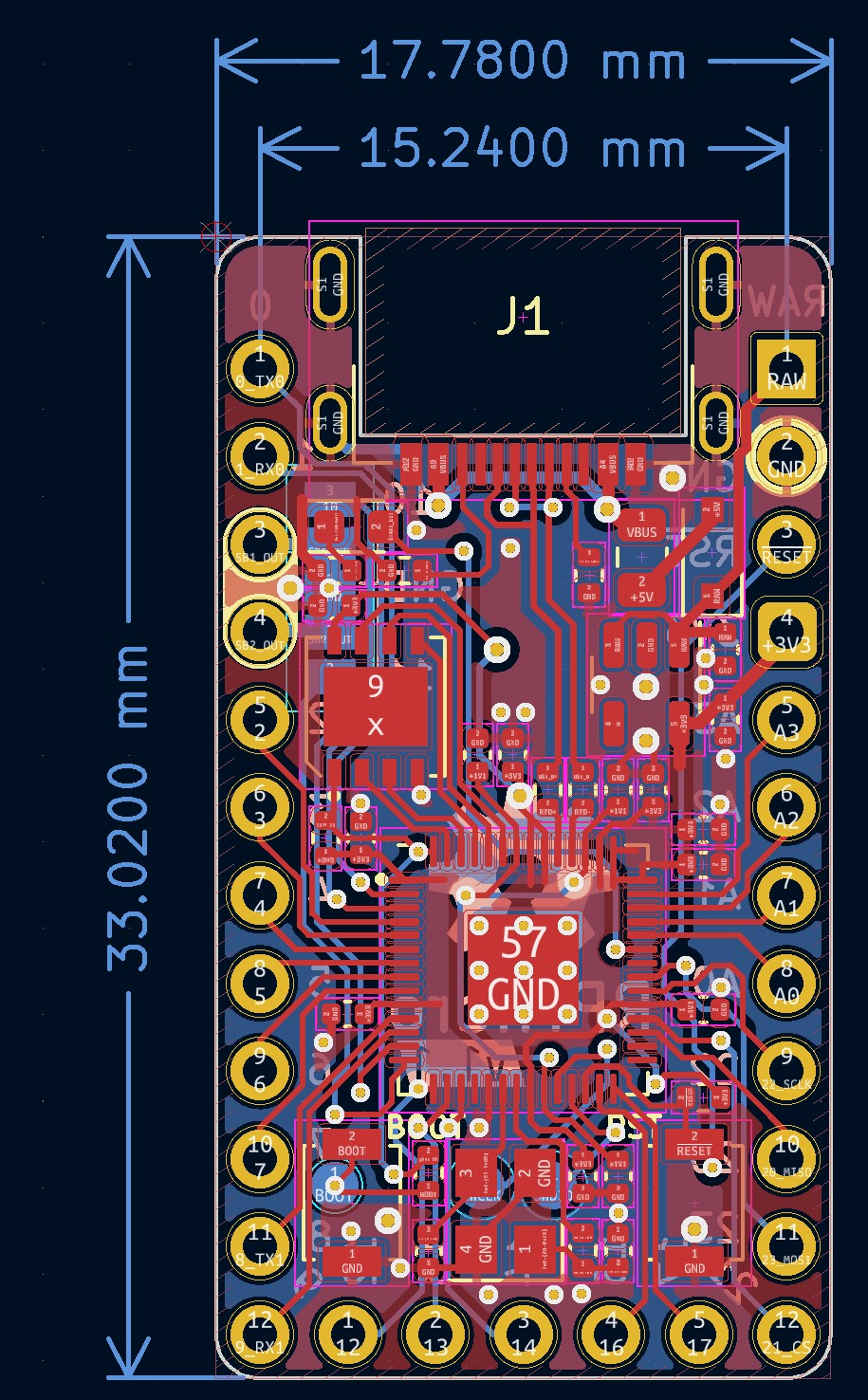

  • 尺寸：17.78 x 33.02 mm（0.7 x 1.3 英寸），厚度 1.6 mm

• 开源协议：采用 CERN-OHL-P-v2 开源硬件协议，所有设计文件（KiCad 工程、BOM、Gerber 等）均公开。

项目结构与资源

• 硬件设计：包含完整的 KiCad PCB 工程文件，支持 JLCPCB 等厂商的 PCBA 服务。

• 引脚定义：兼容 SparkFun Pro Micro - RP2040 引脚布局，并额外增加了 5+2 个引脚（类似 Elite-C / Elite-Pi），可通过焊桥跳线配置部分 GPIO 功能。

• 物料清单（BOM）：详细列出了所有元器件的型号、封装和用途，包括 12MHz 晶振、USB VBUS 保险丝、状态指示灯等。

• 应用场景：主要作为机械键盘的主控板，支持 QMK、KMK 等固件，也可用于其他嵌入式项目。

针脚排列

SparkFun Pro Micro - RP2040 兼容的引脚，增加了5+2个引脚（Elite-C和Elite-Pi风格，但引脚排列与Elite-Pi不同）。

• RAW：LDO调节器VIN针。

• 蓝色 LED：状态/用户 LED（连接 GP25）。LD1

• RP2040 的所有 GPIO 引脚都可以用作 PWM 输出。

• 使用焊桥跳线选择左列第3和第4个焊盘是GND还是GP10/GP11，默认为GND。要访问GP10或GP11，你需要切断焊桥和GND焊盘之间的轨道，然后用焊锡连接到GPIO焊盘。Elite-Pi的好主意。SB1SB2

RP2040 的 GPIO 引脚功能非常灵活，上面的引脚图是简化版，请参阅 RP2040 数据手册“1.4.3”。“GPIO 功能”部分提供详细信息。

与同类产品的对比

表格

PCB

Top	Bottom	Layers

License

CERN-OHL-P-2.0

项目地址

https://github.com/siderakb/rp-micro
