项目核心信息

• 定位：基于 ESP32 的环境传感器集线器，专为 Sensirion SEN055/SEN05x 系列传感器设计。

• 核心功能：

  • 测量 PM1、PM2.5、PM4、PM10 颗粒物浓度

  • 监测温度、湿度、VOC（挥发性有机化合物）和 NOC（非挥发性有机化合物）指数

  • 支持扩展 I2C、SPI 或 PWM 传感器

  • 内置 Prometheus 导出器，可将数据接入监控系统

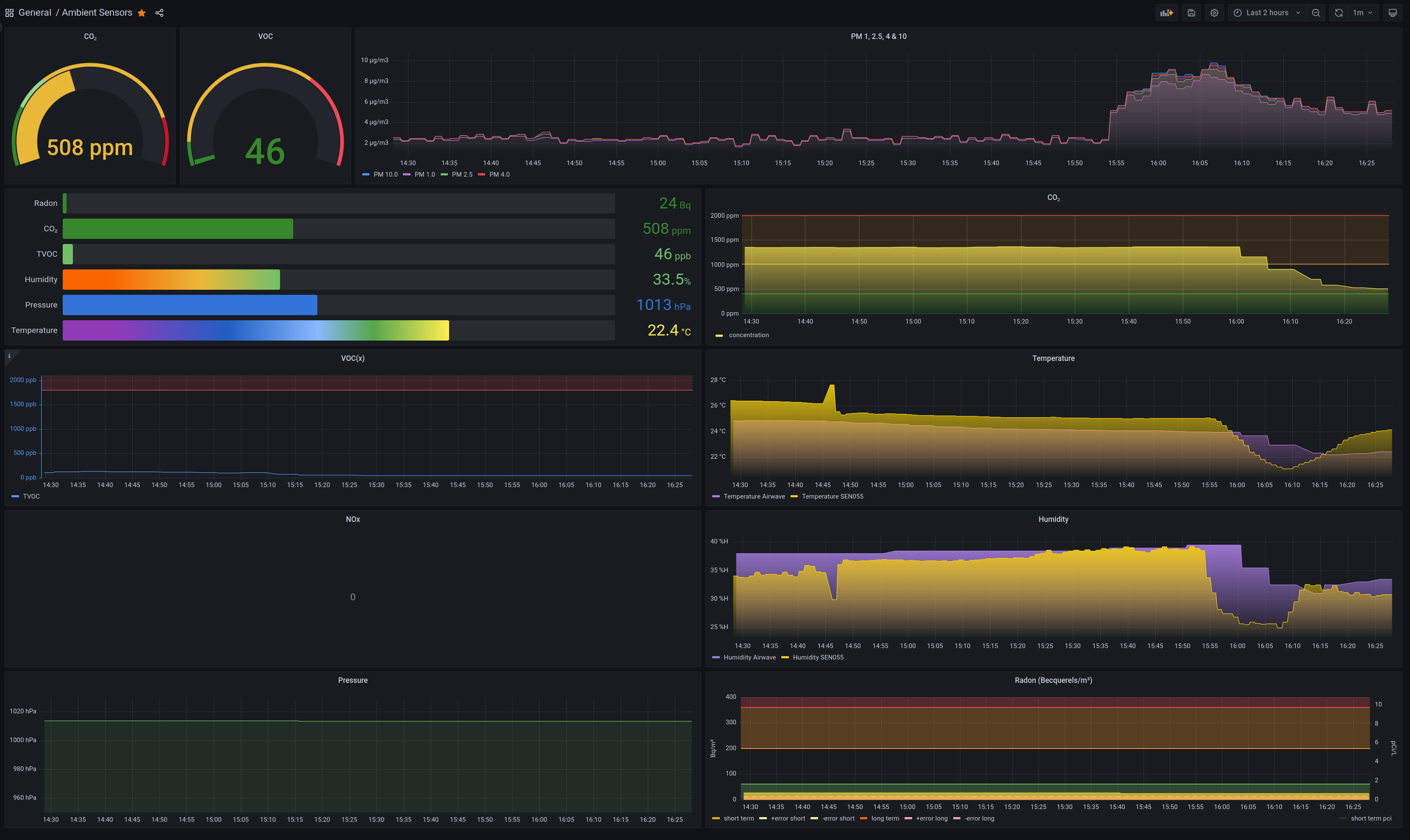

  • 提供配套的 Grafana 仪表板，用于可视化环境数据

• 成本：PCB 及基础组件（不含 SEN055）约 5 美元，搭配 SEN055 后单节点成本约 40 欧元。

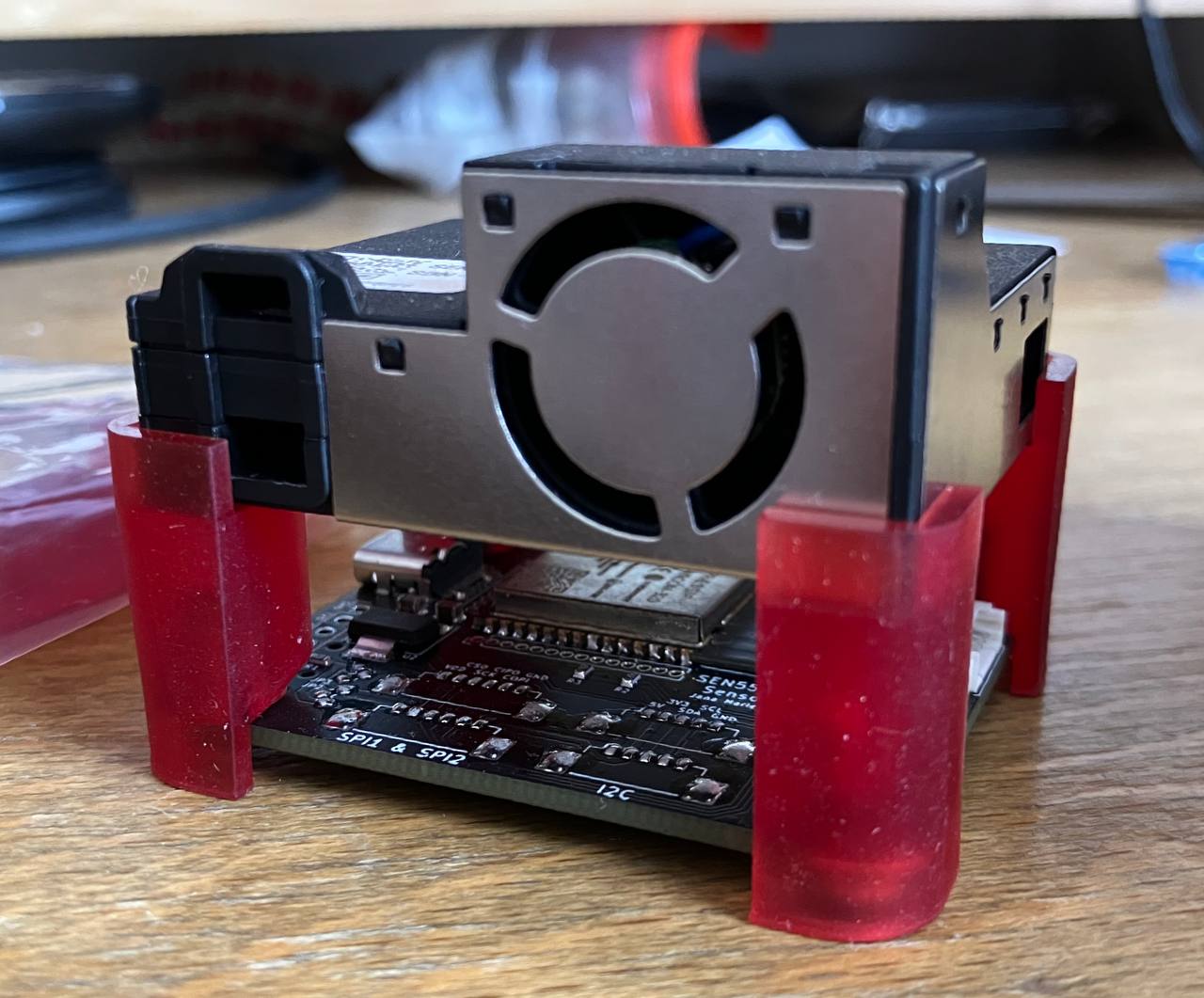

• 开源协议：采用 CERN-OHL-S-2.0 开源硬件协议，所有设计文件（KiCad 工程、固件、3D 打印支架等）均公开。

项目结构与资源

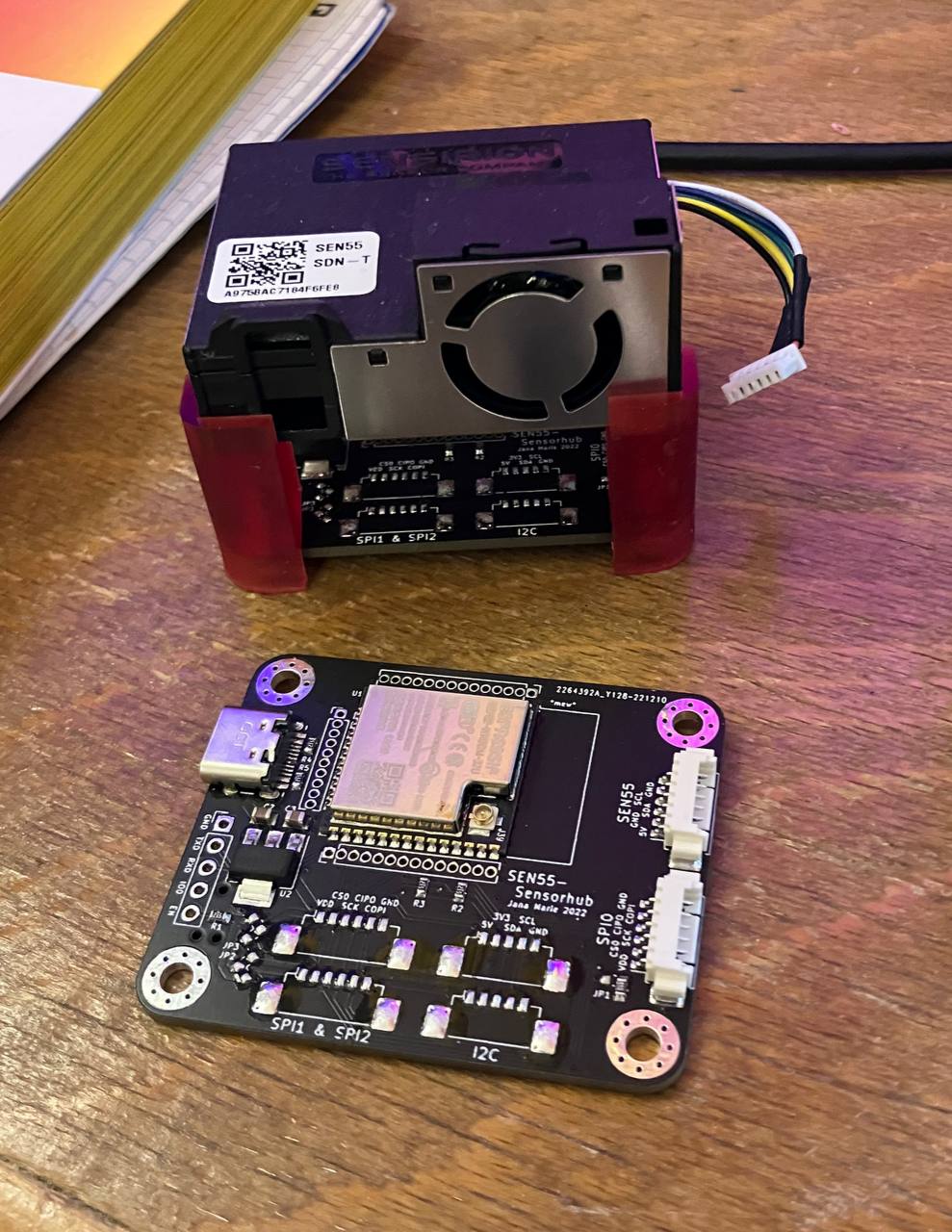

• 硬件设计：包含 KiCad PCB 工程文件（.kicad_pcb, .kicad_pro, .kicad_sch）和 3D 打印支架文件。

• 固件：fw-anotter-sensor-hub-prometheus-exporter 提供 Prometheus 接口。

• 可视化：grafana 目录包含仪表板配置文件。

• 文档：README 中提供了物料清单（BOM.csv）、接线说明（JST GHR 6Pin 转 Molex PicoBlade 6Pin）和项目照片。

应用场景

该项目适合用于家庭或办公环境的空气质量监测，也可作为物联网和环境监控系统的基础节点，通过 Prometheus + Grafana 实现长期数据采集与可视化。

License

• CERN-OHL-S-2.0

项目地址

https://github.com/Jana-Marie/anotter-sensor-hub
